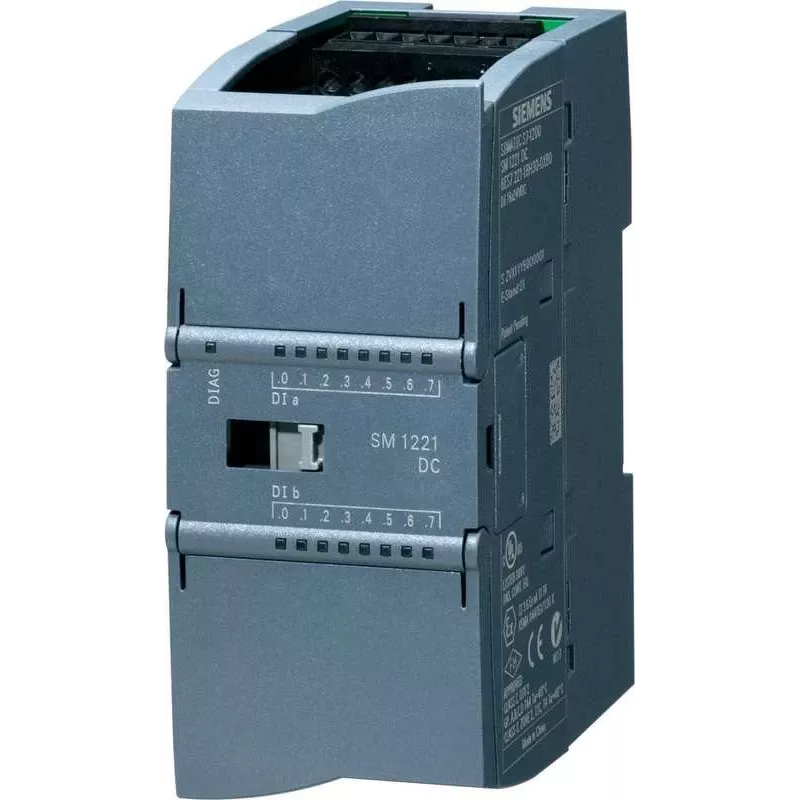

Siemens 6ES7221-1BH32-0XB0 SIMATIC S7-1200 SM 1221 digitālā ieejas modulis, 16 DI, 24 V DC, Sink/Source, skrūvju spailes

Automatizācijas inženieriem, kuriem nepieciešams kompakts, bet izturīgs digitālo ieeju paplašinājums, Siemens SM 1221 modulis izceļas, piedāvājot 16 izolētas 24 V DC ieejas slaidā DIN sliedes korpusā, kas lieliski integrējas SIMATIC S7-1200 saimē. Atšķirībā no vienkāršām ieejas kartēm, šis modulis atbalsta gan sink, gan source konfigurācijas, nodrošinot elastību PNP un NPN sensoriem bez papildu vadu adapteriem. Tā konfigurējamie ieejas aiztures laiki no 0,2 ms līdz 20 ms ļauj filtrēt troksni vai uztvert ātrus impulsus atbilstoši jūsu lietojumam, savukārt 500 V AC izolācija aizsargā aizmugurējo plati no lauka puses pārejas procesiem. Skrūvju spaiļu savienojums nodrošina uzticamu, apkopei draudzīgu elektroinstalāciju pat augstas vibrācijas vidē. Ar zemu 2 W aizmugurējās plates jaudas patēriņu tas atstāj vairāk budžeta citiem moduļiem tajā pašā CPU. Zaļie LED statusa indikatori nodrošina tūlītēju diagnostiku vienā acu uzmetienā, samazinot dīkstāves laiku nodošanas ekspluatācijā un problēmu novēršanas laikā. Neatkarīgi no tā, vai pievienojat ieejas iepakošanas mašīnai, konveijera sistēmai vai ēku automatizācijas panelim, šis modulis nodrošina uzticamību un precizitāti, ko sagaida no Siemens SIMATIC aparatūras. Tā IP20 aizsardzības klase padara to piemērotu vadības skapjiem, un plašais darbības temperatūras diapazons no 0 līdz 60 °C aptver lielāko daļu rūpniecisko vidi.

Galvenās iezīmes

• 16 digitālās ieejas, 24 V DC, sink/source (saderīgas ar PNP/NPN)
• 500 V AC izolācija starp kanāliem un aizmugurējās plates kopni
• Konfigurējams ieejas aiztures laiks: no 0,2 ms līdz 20 ms
• Skrūvju spailes drošiem, vibrācijizturīgiem savienojumiem
• Zems jaudas patēriņš: maks. 2 W no aizmugurējās plates
• Zaļi LED statusa indikatori katrai ieejai
• DIN sliedes montāža, IP20 aizsardzība

Ikdienas lietošanā

Uzstādiet SM 1221 blakus savam S7-1200 CPU un pievienojiet līdz pat 16 lauka ierīcēm, piemēram, gala slēdžiem, fotoelektriskajiem sensoriem vai spiedpogām. Moduļa sink/source iespēja nozīmē, ka varat pieslēgt gan NPN, gan PNP sensorus bez papildu saskarnes relejiem. Pielāgojiet ieejas filtra laiku TIA Portal, lai tas atbilstu jūsu signāla ātrumam — izmantojiet īsu aizturi ātrgaitas skaitīšanai vai garāku aizturi kontaktu atlēciena nomākšanai. LED indikatori sniedz tūlītēju apstiprinājumu par signāla klātbūtni, paātrinot kļūdu meklēšanu. Tā kā modulis patērē tikai 2 W, bieži varat pievienot vairākas vienības vienam CPU, nepārsniedzot jaudas budžetu. Skrūvju spailes pieņem vadus līdz 1,5 mm², un skaidrais marķējums priekšpusē padara elektroinstalāciju vienkāršu. Apkopes nolūkos moduli var nomainīt bez visa paneļa pārinstalēšanas, jo spaiļu bloks ir noņemams.

Pilnīgas specifikācijas

• Zīmols: Siemens
• Modelis: 6ES7221-1BH32-0XB0
• MPN: 6ES7221-1BH32-0XB0
• EAN: 6940408100404
• Produkta veids: Digitālā ieejas modulis
• Sērija: SIMATIC S7-1200
• Moduļa apzīmējums: SM 1221
• Digitālo ieeju skaits: 16
• Ieejas spriegums: 24 V DC
• Ieejas strāva (signāls '1'): tip. 4 mA
• Ieejas tips: Sink/Source (saderīgs ar PNP/NPN)
• Izolācija: Jā, starp kanāliem un aizmugurējās plates kopni
• Izolācijas spriegums: 500 V AC
• Ieejas aizture (konfigurējama): no 0,2 ms līdz 20 ms
• Pieļaujamais kabeļa garums (ekranēts): maks. 500 m
• Pieļaujamais kabeļa garums (neekranēts): maks. 150 m
• Jaudas patēriņš (no aizmugurējās plates): maks. 2 W
• Montāžas veids: DIN sliede
• Darbības temperatūra: no 0 līdz 60 °C
• Uzglabāšanas temperatūra: no -40 līdz 70 °C
• Savienojuma veids: Skrūvju spailes
• Statusa indikatori: Zaļš LED ieejas statusam
• Aizsardzības pakāpe: IP20
• Aparātprogrammatūras atjaunināšanas iespēja: Jā, izmantojot CPU

Nobeiguma piezīme

Izstrādāts nevainojamai integrācijai ar SIMATIC S7-1200, SM 1221 digitālā ieejas modulis nodrošina uzticamu signālu uztveršanu kompaktā, rūpnieciskas kvalitātes iepakojumā.
