Šķiedru optikas InfiniBand kabelis EFB Elektronik MTPF12LCOM3-5 — OM3, MTP uz 12×LC, 5 m, violets

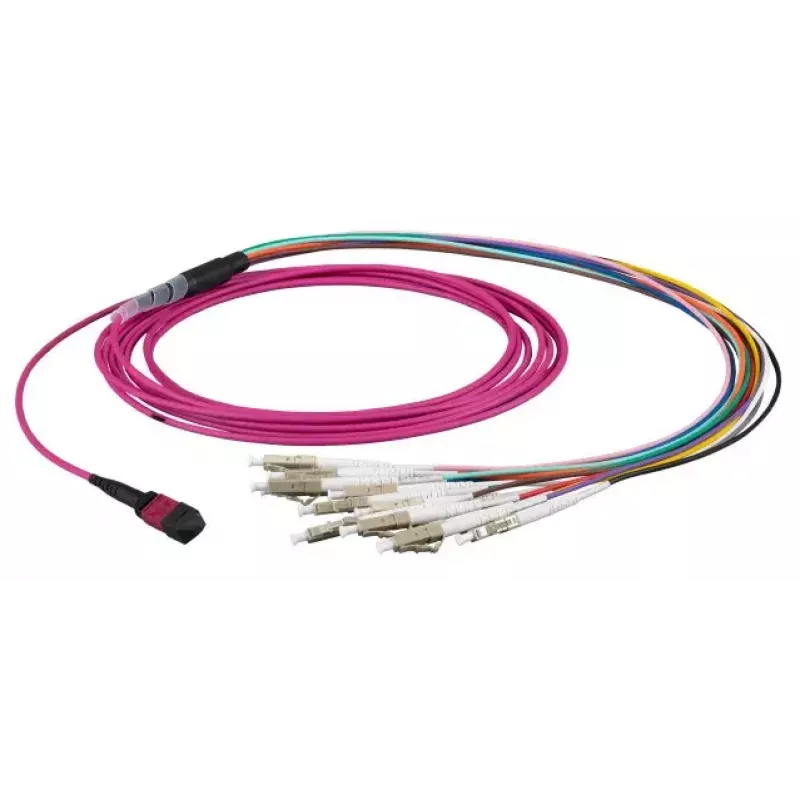

EFB Elektronik MTPF12LCOM3-5 ir 5 m šķiedru optikas InfiniBand kabelis ar OM3 daudzmodu šķiedrām un MTP uz 12×LC nozarojuma gala pieslēgumu. Kabelis izmanto 50 µm serdes daudzmodu šķiedras, kas paredzētas īsa attāluma, augstas joslas platuma starpsavienojumiem, nodrošinot kompaktu maģistrāles–dupleksā LC risinājumu statņu, slēdžu un serveru savienojumiem. Violetais apvalks un rūpnīcā terminētais MTP savienotājs vienkāršo izvietošanu strukturētās kabeļu sistēmās, kur nepieciešami augsta blīvuma savienojumi un sakārtota šķiedru pārvaldība.

Priekšrocības

MTP uz 12×LC konfigurācija piedāvā viena kabeļa maģistrāli, kas sadalās divpadsmit LC dupleksajos galapunktos, samazinot kabeļu apjomu, vienlaikus saglabājot signāla integritāti OM3 daudzmodu šķiedrās. 50 µm serde atbalsta daudzmodu raiduztvērēju moduļus, ko parasti izmanto InfiniBand un īsa attāluma Ethernet savienojumos. 5 m garums aptver tipiskus starpstatņu un statņa iekšējos attālumus bez lieka kabeļa vaļīguma, un krāsu kodētais apvalks palīdz identificēt pārpildītos komutācijas paneļos.

Piemērots

• Datu centra mugurkaula–lapas un augšējā statņa–slēdža nozarojuma savienojumiem
• Serveru un uzglabāšanas masīvu starpsavienojumiem, kur nepieciešama augsta blīvuma šķiedru terminēšana
• InfiniBand tīkliem un daudzmodu īsa attāluma optiskajiem tīkliem
• Komutācijas paneļiem un nozarojuma paneļiem, kur viens MTP maģistrāles kabelis baro vairākus LC portus

Galvenās specifikācijas

• Šķiedras tips: OM3 daudzmodu
• Serdes diametrs: 50 µm
• Savienotājs A: MTP daudzšķiedru savienotājs
• Savienotājs B: 12 × LC dupleksie gala pieslēgumi
• Garums: 5 m
• Apvalka krāsa: violeta
• Lietošana: īsa attāluma ātrgaitas datu starpsavienojumi

Kā lietot

Izvēlieties atbilstošu portu polaritāti un pārliecinieties, ka MTP savienotājs ir saskaņots ar maģistrāles porta orientāciju uz slēdža vai komutācijas paneļa. Ievietojiet MTP savienotāju daudzšķiedru ligzdā, līdz tas nofiksējas, pēc tam izvadiet nozarojuma komplektu uz mērķa LC portiem. Pievienojiet katru LC savienotāju atbilstošajam dupleksajam raiduztvērējam vai paneļa portam, uzmanoties, lai saglabātu pareizu raidīšanas/uztveršanas savienošanu pāros. Izvairieties no stingriem līkumiem un nostipriniet kabeli pie kabeļu pārvaldības elementiem, lai novērstu spriedzi uz gala pieslēgumiem.

Ieteikumi

Pirms uzstādīšanas pārbaudiet savienotāju galu virsmas un, ja nepieciešams, notīriet ar piemērotiem šķiedru tīrīšanas instrumentiem. Izmantojiet saderīgus daudzmodu raiduztvērējus un pārbaudiet polaritātes kartējumu starp MTP maģistrāli un LC nozarojumu, lai nodrošinātu pareizu kanālu nepārtrauktību. Optimālai veiktspējai ievērojiet OM3 daudzmodu ievades zudumu un atgriešanās zudumu vadlīnijas un samaziniet liekuma rādiusa pārkāpumus izvades laikā.
