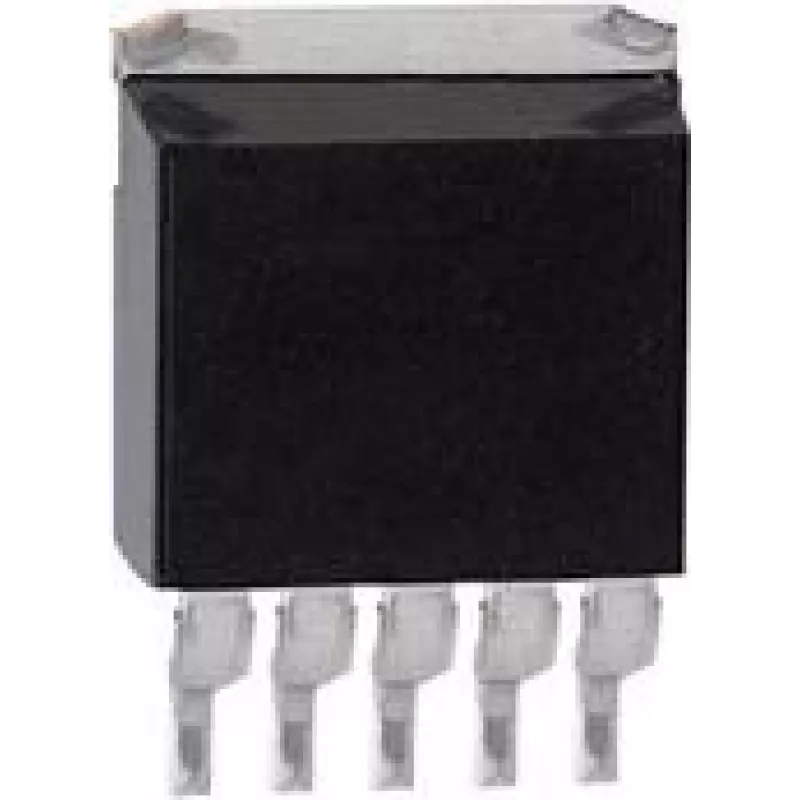

Sprieguma regulatora modulis Texas Instruments LM2596S-12/NOPB — fiksēts 12V pārslēgšanas regulators (PMIC)

Texas Instruments LM2596S-12/NOPB ir fiksēts 12V pārslēgšanas sprieguma regulators, kas tiek piegādāts caurulīšu iepakojumā. Šis barošanas pārvaldības integrālā shēma (PMIC) nodrošina regulētu 12V izeju, izmantojot pazeminošo (buck) topoloģiju, kas piemērota lietojumiem, kur nepieciešama efektīva pārveidošana no augstāka ieejas sprieguma uz stabilu 12V kopni. Ierīce ir paredzēta integrēšanai barošanas avotos elektronikas, iegulto sistēmu un rūpnieciskās vadības shēmās, kur nepieciešama speciāla 12V barošana.

Priekšrocības

LM2596S-12/NOPB piedāvā pārslēgšanas regulatora efektivitāti un fiksētu, paredzamu 12V izeju, samazinot vajadzību pēc ārējas regulēšanas. PMIC caurulīšu iepakojumā vienkāršo apstrādi un uzglabāšanu ražošanā. Pazeminošā regulatora topoloģija parasti nodrošina zemāku jaudas izkliedi salīdzinājumā ar lineārajiem regulatoriem, pazeminot spriegumu no augstākām vērtībām, tādējādi uzlabojot termiskos raksturlielumus kompaktos mezglos.

Piemērots

• Iegultām sistēmām, kur nepieciešama stabila 12V kopne
• Barošanas avotiem elektroniskiem moduļiem un perifērijas ierīcēm
• Rūpnieciskām vadības shēmām un automatizācijas iekārtām
• Prototipēšanai un remontam, kur nepieciešams fiksēts 12V pārslēgšanas regulators

Galvenās specifikācijas

• Izejas spriegums: fiksēts 12V
• Ierīces tips: pārslēgšanas (pazeminošais) sprieguma regulators / PMIC
• Iepakojums: caurulītes (vairumtirdzniecības caurulīšu formāts)
• Paredzētais lietojums: pazeminoša sprieguma regulēšana līdz 12V elektronikai un vadības shēmām

Lietošana

Integrējiet LM2596S-12/NOPB barošanas kaskādē, kas paredzēta pazeminošai pārveidei no augstāka ieejas sprieguma uz 12V. Sekojiet ražotāja ieteiktajai atsauces shēmai attiecībā uz ieejas un izejas kondensatoriem, induktora izvēli un izkārtojuma praksi, lai nodrošinātu stabilu regulēšanu un minimālu izejas pulsāciju. Pārliecinieties, ka regulatoram pievadītais ieejas sprieguma diapazons atbilst komponenta pieļaujamām robežām pazeminošajai darbībai, un nodrošiniet piemērotu siltuma pārvaldību un atsaisti gala mezglā.

Ieteikumi

Uzticamai darbībai ieviesiet regulatoru saskaņā ar Texas Instruments lietojuma piezīmēm un atsauces shēmām: novietojiet ieejas un izejas kondensatorus tuvu ierīcei, izvēlieties induktoru un Šotkija diodi atbilstoši ieteiktajām vērtībām un pārbaudiet termiskos apstākļus uz iespiedshēmas plates. Pārliecinieties, ka ieejas spriegums ir pietiekami augstāks par 12V pareizai pazeminošai darbībai, un apstipriniet izejas stabilitāti pie paredzamām slodzes apstākļiem.
