Sprieguma regulatora PCB komplekts H-TRONIC priekš LM317-T izeja 1.2–32 V DC (komplekts bez regulatora)

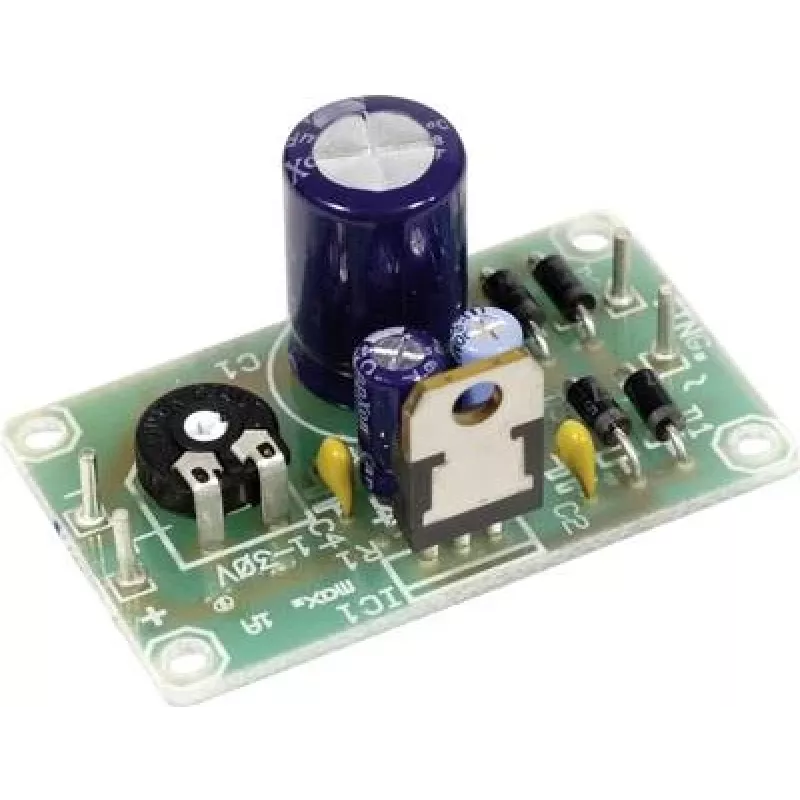

H-TRONIC iespiedshēmas plates komplekts, kas paredzēts regulējama LM317-T sprieguma regulatora realizācijai ar izejas diapazonu 1.2–32 V līdzstrāvas spriegumā. Plate tiek piegādāta kā komplekts bez LM317 regulatora un nodrošina kompaktu izkārtojumu ar kontaktiem regulatoram TO-220 formātā, regulēšanas potenciometra pēdu izejas sprieguma iestatīšanai, montāžas atverēm un skaidri marķētiem ieejas, izejas un regulēšanas savienojumiem. Komplektā ietilpst detalizēta montāžas instrukcija, un tas ir paredzēts elektronikas montāžai, prototipēšanai un barošanas bloku projektiem, kur nepieciešama manuāli regulējama līdzstrāvas izeja.

Priekšrocības

Iespiestshēmas plate piedāvā gatavu izkārtojumu pārbaudītai LM317 regulatora shēmai, samazinot laiku, kas nepieciešams pielāgotu platēm projektēšanai un kodināšanai. Skaidri sietspiedes marķējumi un īpaši kontaktu laukumi vienkāršo komponentu izvietošanu un lodēšanu, savukārt regulēšanas potenciometra pēda ļauj precīzi iestatīt izejas spriegumu no 1.2 līdz 32 V līdzstrāvas. Montāžas atveres atvieglo plates nostiprināšanu korpusos vai testēšanas statīvos. Tā kā regulators nav iekļauts, jūs varat izvēlēties tieši jūsu pielietojumam piemērotu LM317-T ierīci un termiskās montāžas metodi.

Piemērots

• Regulējamu galda barošanas bloku izveidei elektronikas testēšanai
• Shēmu prototipēšanai, kur nepieciešams mainīgs līdzstrāvas sprieguma avots
• Esošā aprīkojuma remontam vai modernizācijai, izmantojot uz LM317 balstītu regulāciju
• Izglītības projektiem un praktiskai apmācībai par lineārajiem sprieguma regulatoriem

Galvenās specifikācijas

• Izejas sprieguma diapazons: 1.2–32 V līdzstrāvas
• Maksimālais ieteicamais ieejas spriegums: līdz 25 V maiņstrāvas (ievērojiet regulatora ierobežojumus)
• Regulatora pēda: TO-220 korpuss (saderīgs ar LM317-T)
• Plates izmēri: aptuveni 50 mm (garums) × 31 mm (platums)
• Ietver kontaktu laukumus regulēšanas potenciometram, ieejas/izejas/regulēšanas spailēm un montāžas atveres
• Piegādāts kā komplekts bez LM317 regulatora; iekļauta montāžas instrukcija

Lietošana

Salieciet komponentus uz PCB, ievērojot pievienoto instrukciju: pielodējiet regulēšanas potenciometru, spaiļu savienotājus un jebkurus nepieciešamos kondensatorus vai rezistorus, kas norādīti montāžas instrukcijā. Ievietojiet LM317-T regulatoru TO-220 pēdā un, ja nepieciešams, piestipriniet atbilstošu siltuma izkliedētāju, izmantojot plates montāžas iespējas un izolējošo aparatūru, ja nepieciešama izolācija. Pievadiet ieejas spriegumu norādītajās robežās, regulējiet potenciometru, lai iestatītu vēlamo izejas spriegumu, un pārbaudiet izeju ar multimetru pirms jutīgu slodžu pievienošanas.

Ieteikumi

Izmantojiet LM317-T regulatoru, kas paredzēts sagaidāmajai ieejas-izejas sprieguma starpībai un slodzes strāvai, un nodrošiniet pietiekamu siltuma izkliedi. Ievērojiet pareizu polaritāti un zemējumu, pievienojot ieeju un izeju. Sekojiet montāžas instrukcijai attiecībā uz ieteicamo kondensatoru izvietojumu, lai nodrošinātu regulatora stabilitāti. Pastāvīgām vai lielas jaudas slodzēm izvēlieties regulatoru ar piemērotām termiskajām īpašībām un uzstādiet to uz siltuma izkliedētāja; apsveriet ieejas drošinātāju papildu aizsardzībai.
