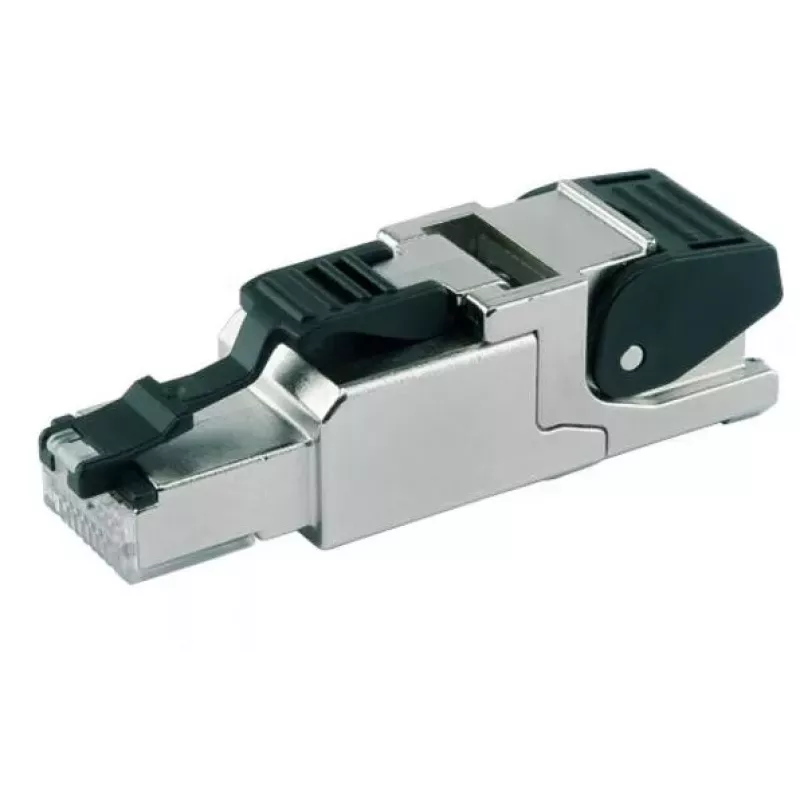

Telegärtner MFP8 T568 A Cat.6A RJ-45 savienotājs, melns/sudrabots

Telegärtner MFP8 T568 A Cat.6A RJ-45 savienotājs melnā/sudrabotā krāsā ir lauka montāžas savienotājs Cat6A tīkla kabeļiem, kas seko T568A vadu savienojuma shēmai. Savienotājs ir veidots ar uzticamu cinka liešanas korpusu un pilnu 360° ekranējumu, lai nodrošinātu drošu signālu pārraidi prasīgās vidēs. Tam ir iepriekš samontēts aizsargvāciņš un četru kameru vadu pārvaldnieks ar T568A krāsu kodu, un tas ir piemērots strukturētai kabeļu sistēmai, plāksteru paneļiem un uz vietas veicamiem terminējumiem, kur nepieciešama Cat6A veiktspēja.

Priekšrocības

Savienotājs nodrošina pilnu metāla ekranējumu starp vadu pāriem un kopējo 360° ekranējumu, aizsargājot pret ārējiem traucējumiem. Trīs stiepes atslogošanas iestatījumi pielāgo kabeļu diametrus no 5,0 mm līdz 9,0 mm, savukārt caurduršanas kontakti pieņem gan masīvus, gan vijuma vadītājus elastīgai uzstādīšanai. Montāžu var veikt aptuveni 60 sekundēs bez īpašiem instrumentiem, padarot to praktisku remontiem, paplašinājumiem un ātrai uzstādīšanai uz vietas. Cinka liešanas korpuss nodrošina mehānisku izturību un ilgtermiņa uzticamību biroja, datu centra un rūpnieciskajā vidē.

Piemērots

• Lauka montāžai un kabeļu terminēšanai uz vietas Cat6A tīkliem
• Plāksteru paneļiem un strukturētas kabeļu sistēmas uzstādīšanai birojos un datu centros
• Rūpnieciskai tīkla kabeļu sistēmai un vidēm ar paaugstinātu elektromagnētisko traucējumu līmeni
• Tīkla remontiem, paplašinājumiem un īpašu kabeļu garumu veidošanai

Galvenās specifikācijas

• Kategorija: Cat.6A veiktspēja ātrdarbīgam Ethernet
• Vadu savienojuma shēma: T568A
• Ekranējums: 360° pilns metāla ekranējums
• Korpusa materiāls: cinka liešana
• Vadu pārvaldnieks: četru kameru, krāsu kodēts atbilstoši T568A
• Kontakti: caurduršanas kontakti masīviem un vijuma vadītājiem
• Kabeļa diametra saderība: trīs stiepes atslogošanas iestatījumi 5,0 mm – 9,0 mm
• Montāžas laiks: aptuveni 60 sekundes, bez instrumentiem

Lietošanas instrukcija

Sagatavojiet Cat6A kabeli, noņemot ārējo apvalku līdz savienotāja ražotāja ieteiktajam garumam, izvērsiet pārus un sakārtojiet tos atbilstoši T568A krāsu kodam četru kameru vadu pārvaldniekā. Ievietojiet vadītāju galus caurduršanas kontaktos, novietojiet iepriekš samontēto aizsargvāciņu un aizveriet korpusu. Izvēlieties atbilstošo stiepes atslogošanas iestatījumu kabeļa diametram un nostipriniet korpusu, lai panāktu pareizu 360° ekranējumu un mehānisku nostiprināšanu. Pārbaudiet terminēto saiti ar piemērotu tīkla testēšanas aprīkojumu, lai pārliecinātos par nepārtrauktību un Cat6A veiktspēju.

Ieteikumi

Izmantojiet piemērotus kabeļa sagatavošanas instrumentus un ievērojiet vietējos kabeļu sistēmu standartus. Uzstādījumiem rūpnieciskā vai augsta traucējumu līmeņa vidē nodrošiniet pienācīgu ekrānvadu zemējumu. Pārbaudiet kabeļa diametru un izvēlieties pareizo stiepes atslogošanas pozīciju, lai saglabātu mehānisko stabilitāti un ekranējuma integritāti. Pēc terminēšanas veiciet sertifikācijas testēšanu, lai apstiprinātu atbilstību Cat6A un uzticamu pārraidi.
