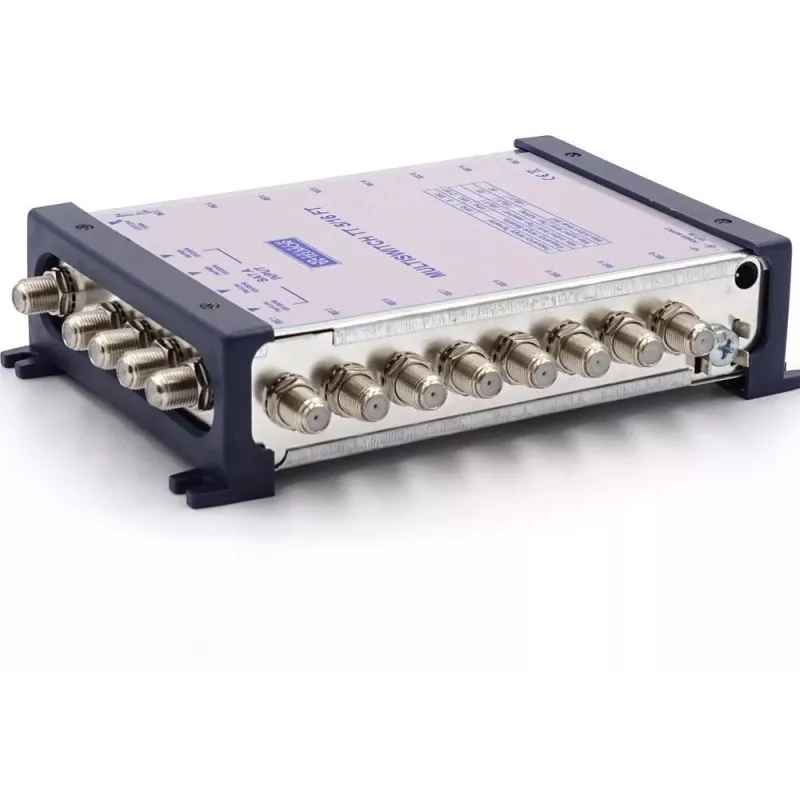

TELMOR Multiswitch TT 5/16 Terminal 4 SAT Inputs 16 Outputs

TELMOR Multiswitch TT 5/16 ir augstas veiktspējas termināļa multiswitch, kas paredzēts satelīta un zemes signālu izplatīšanai modernās daudzdzīvokļu ēkās. Ar 4 SAT ieejām (HL, HH, VL, VH) un 1 zemes ieeju tas nodrošina 16 abonentu izejas, padarot to ideāli piemērotu vidējām un lielām instalācijām. Ierīce atbalsta DiSEqC 2.0/1.0 vadību un darbojas pilnā SAT IF frekvenču diapazonā (950-2150 MHz) un TER frekvenču diapazonā (47-862 MHz). Tā kompaktais termināļa dizains ļauj viegli integrēt esošajos sadales tīklos.

Priekšrocības

• Atbalsta līdz 16 abonentiem ar individuālu signālu sadali
• Saderīgs ar DiSEqC 2.0/1.0 progresīvai satelīta vadībai
• Augsta izolācija starp ieejām un izejām nodrošina minimālus traucējumus
• Var tikt barots no uztvērēja vai papildu ārējā barošanas bloka elastībai
• Izturīgi F tipa savienotāji uzticamai signāla pārraidei

Piemērots

• Daudzdzīvokļu ēkām un daudzdzīvokļu mājām, kur nepieciešama satelīta un zemes TV izplatīšana
• Instalācijām, kur nepieciešams termināļa multiswitch vieglai integrācijai
• Sistēmām, kas izmanto DiSEqC vadītus LNB un antenas

Galvenās specifikācijas

• SAT ieeju skaits: 4 (HL, HH, VL, VH)
• TER ieeju skaits: 1
• Abonentu izeju skaits: 16
• SAT IF frekvenču diapazons: 950 - 2150 MHz
• TER frekvenču diapazons: 47 - 862 MHz
• SAT IF pastiprinājums (abonentam): 0 dB (±2 dB)
• TER pastiprinājums (abonentam): -2 dB (±2 dB)
• SAT IF ieejas izolācija: >30 dB
• TER ieejas izolācija: >30 dB
• Abonentu izejas izolācija: >25 dB
• Maksimālais izejas līmenis (SAT): 95 dBµV
• Maksimālais izejas līmenis (TER): 85 dBµV
• Vadības protokols: DiSEqC 2.0 / 1.0
• Pārslēgšanas spriegumi: 13V / 18V
• Pārslēgšanas signāli: 0 kHz / 22 kHz
• Barošana: no uztvērēja / ārējais barošanas bloks (pēc izvēles)
• Strāvas patēriņš (no uztvērējiem): < 100 mA
• Savienotāja tips: F tipa
• Multiswitch tips: termināļa
• Darba temperatūra: -20°C līdz +50°C

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, izmantojiet augstas kvalitātes F tipa savienotājus un nodrošiniet pareizu zemējumu. Multiswitch var tikt barots no jebkura pievienota uztvērēja; ja tiek izmantoti vairāk nekā 16 uztvērēji, ieteicams izmantot ārējo barošanas bloku. Saderīgs ar visu standarta DiSEqC 2.0/1.0 aprīkojumu.
