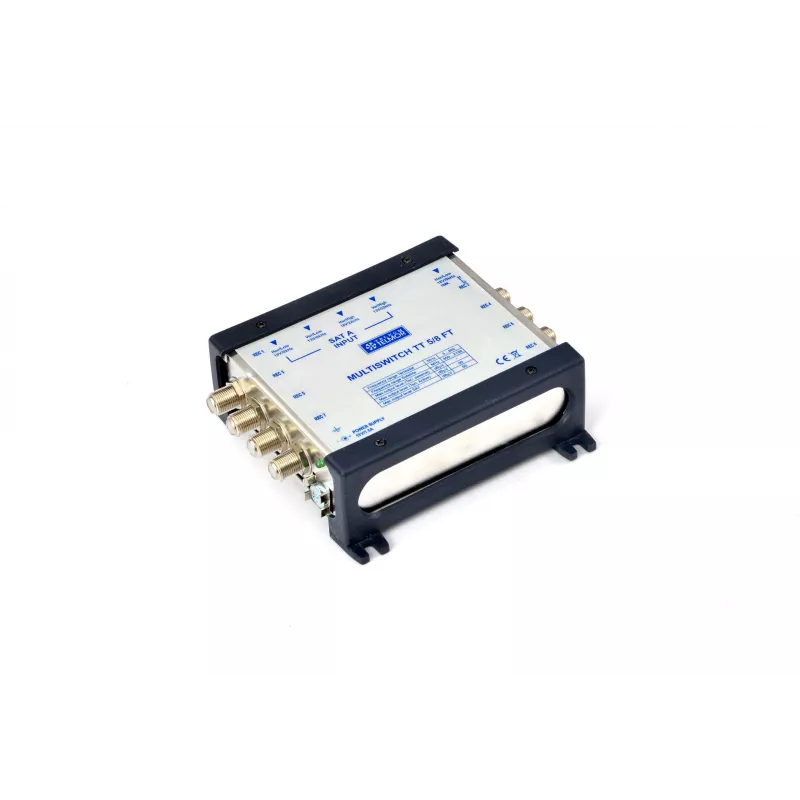

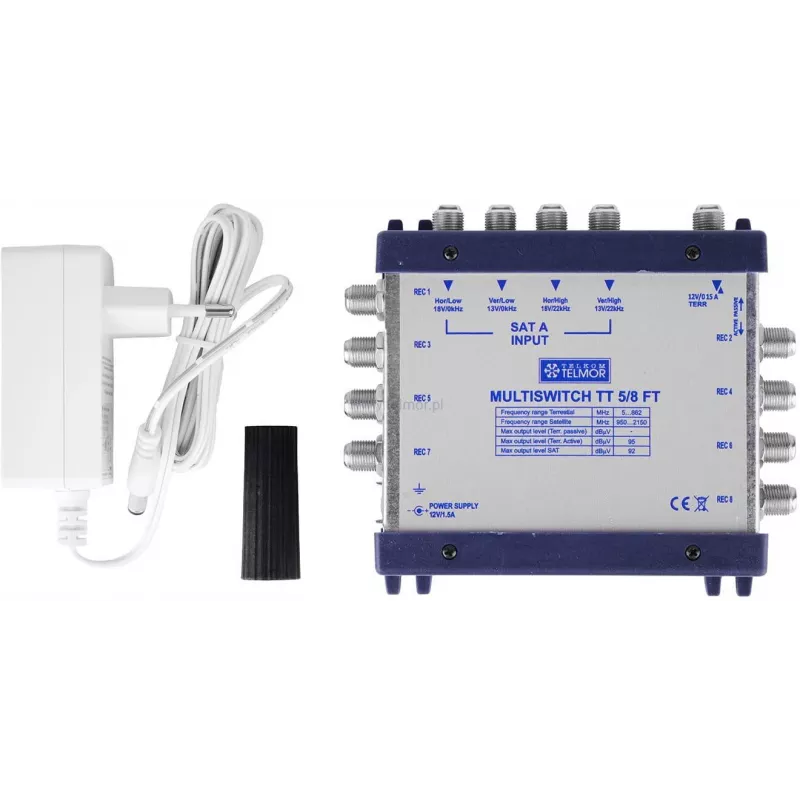

Telmor Multiswitch TT 5/8 Terminal – 5 ieejas (4 SAT + 1 TER) uz 8 izejām, DiSEqC 2.0, metāla korpuss

Satelītu izplatīšanai daudzdzīvokļu ēkās Telmor Multiswitch TT 5/8 Terminal ir pēdējais posms, kas savieno līdz astoņām uztvērēja līnijām ar kopīgu satelīta un zemes antenu sistēmu. Uzstādītāji un sistēmu integratori paļaujas uz šo termināļa multiswitch, lai piegādātu satelīta un zemes signālus atsevišķiem dzīvokļiem vai telpām no vienas maģistrālās līnijas, tādējādi novēršot nepieciešamību pēc vairākām antenām. Tā kompaktais metāla korpuss un F tipa savienotāji nodrošina uzticamu, ilgtermiņa darbību dzīvojamās vai komerciālās ēkās.

Galvenās specifikācijas

• Multiswitch tips: termināļa (līnijas gala)
• Ieejas: 5 (4 satelīta IF + 1 zemes)
• Izejas: 8 abonentu/uztvērēja līnijas
• Satelīta frekvenču diapazons: 950–2150 MHz
• Zemes frekvenču diapazons: 47–862 MHz
• Satelīta ceļa zudums: 0 līdz -3 dB
• Zemes ceļa zudums: 10 līdz -15 dB
• Maksimālais izejas līmenis (SAT): 90 dBµV (35 dB IMD3)
• Maksimālais izejas līmenis (TER): 85 dBµV (60 dB IMD3)
• Izolācija SAT-SAT: >30 dB; SAT-TER: >30 dB
• LNB barošana: 13V/18V, 0/22 kHz caur satelīta ieejām
• Vadības signāli: DiSEqC 2.0 (saderīgs ar 1.0), 13/18V, 0/22 kHz
• Savienotāji: F tipa
• Ekranēšanas klase: A
• Barošana: no pievienotajiem uztvērējiem vai pēc izvēles ārējais barošanas bloks
• Strāvas patēriņš (LNB): maks. 4 × 200 mA
• Strāvas patēriņš (uztvērējs): maks. 8 × 20 mA
• Darba temperatūra: -20 līdz +50 °C
• Korpusa materiāls: metāls

Kāpēc izvēlēties

TT 5/8 termināļa multiswitch ir izstrādāts ar augstu izolāciju un zemu signāla zudumu, nodrošinot tīru signāla izplatīšanu visās izejās. Tā DiSEqC 2.0 saderība ļauj attālināti vadīt satelīta izvēli no katra uztvērēja, savukārt metāla korpuss nodrošina lielisku ekranēšanu pret traucējumiem. Ierīci var barot tieši no pievienotajiem uztvērējiem, vienkāršojot uzstādīšanu, vai ar ārēju barošanas bloku lielākām sistēmām.

Ideāli lietošanas gadījumi

• Daudzdzīvokļu ēkas (dzīvokļi, kondominiji) ar vienu satelītantenu
• Viesnīcas, slimnīcas un biroju ēkas, kurās nepieciešama centralizēta TV izplatīšana
• Esošo zemes izplatīšanas sistēmu modernizācija, iekļaujot satelīta kanālus
• SMATV (Satellite Master Antenna Television) instalācijas

Noderīgi zināt

Kā termināļa multiswitch šī ierīce ir paredzēta izplatīšanas līnijas galam. Kaskādes vai maģistrālās līnijas lietojumiem izmantojiet piemērotu caurlaides multiswitch. F tipa savienotājiem ir nepieciešami standarta koaksiālie kabeļi ar atbilstošiem spiedes vai skrūvējamiem savienotājiem. Nodrošiniet pareizu zemējumu un saderīga barošanas avota izmantošanu, ja uztvērēja barošana ir nepietiekama.
