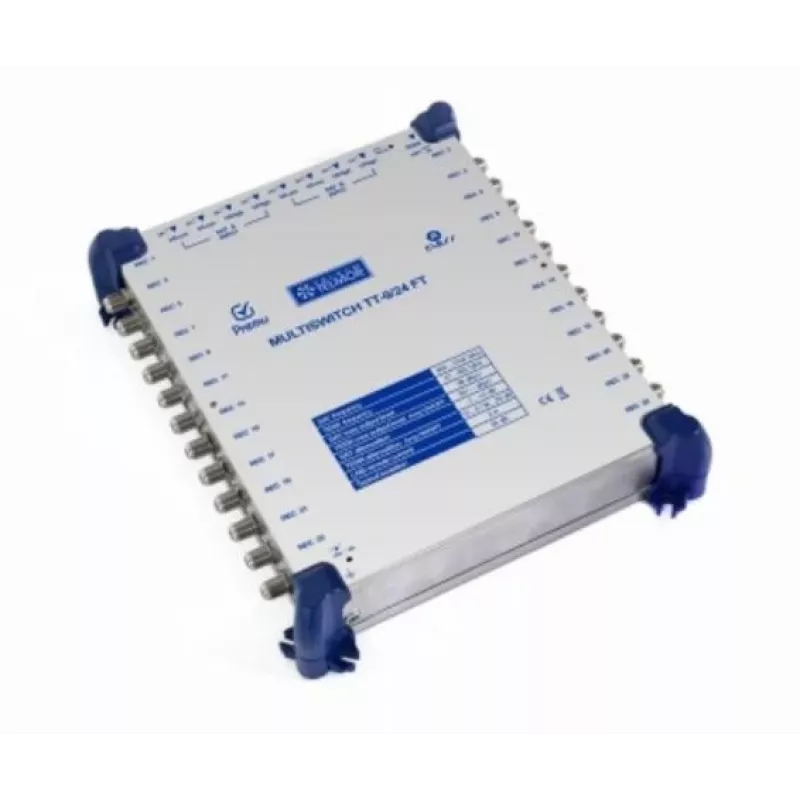

Telmor TT 9/24 FT Classic termināļa multiswičs ar barošanas bloku

Satelīta un zemes signālu izplatīšana daudziem uztvērējiem ēkā bieži rada signāla zudumu, traucējumus un sarežģītu kabeļu ievilkšanu. Telmor TT 9/24 FT Classic risina šo problēmu, apvienojot signālus no līdz astoņām satelīta polarizācijām un viena zemes avota, pēc tam tos tīri piegādājot 24 abonentu izejām. Kā gala sadales slēdzis tas ir pēdējais sadales punkts kaskādes sistēmā, nodrošinot, ka katrs pievienotais uztvērējs saņem spēcīgu, izolētu signālu.

Kam tas paredzēts

Šis sadales slēdzis ir ideāli piemērots uzstādītājiem un īpašumu īpašniekiem, kuri ierīko satelīttelevīzijas izplatīšanu vidējās un lielās dzīvojamās ēkās, viesnīcās vai birojos. Tas ir piemērots sistēmām, kurās izmanto Quattro LNB un zemes antenu, un kur līdz 24 uztvērējiem ir nepieciešama neatkarīga piekļuve visiem kanāliem bez traucējumiem.

Galvenās funkcijas

• Gala sadales slēdzis ar 8 satelīta ieejām (2x Quattro LNB) un 1 zemes ieeju
• 24 abonentu izejas ar F tipa savienotājiem
• Iebūvēts barošanas bloks AC 230V / 50Hz uzticamai darbībai
• DiSEqC 2.0 vadība (saderīga ar 1.0 un 1.1) progresīvai satelīta pārslēgšanai
• Augsta izolācija (>30 dB) starp visiem ceļiem, lai novērstu šķērsrunu
• Plašs frekvenču diapazons: satelīts 950-2150 MHz, zemes 47-862 MHz
• Kompakts dizains vieglai uzstādīšanai sadales skapjos

Specifikācijas

• Sadales slēdža tips: Gala
• Satelīta ieejas: 8 (2x Quattro LNB)
• Zemes ieejas: 1
• Abonentu izejas: 24
• Satelīta frekvenču diapazons: 950-2150 MHz
• Zemes frekvenču diapazons: 47-862 MHz
• Satelīta ceļa pastiprinājums: -2 līdz 2 dB
• Zemes ceļa pastiprinājums: -10 līdz -6 dB
• Maksimālais satelīta izejas līmenis: 100 dBµV (IMD3 -35 dB)
• Maksimālais zemes izejas līmenis: 85 dBµV (IMD3 -60 dB)
• LNB barošana: 18V, maks. 500 mA
• Barošanas bloks: Iebūvēts AC 230V / 50Hz
• DiSEqC vadība: DiSEqC 2.0 (saderīga ar 1.0, 1.1)
• Savienotāja tips: F tipa
• Izolācija SAT-SAT: >30 dB
• Izolācija SAT-TER: >30 dB
• Izolācija izeja-izeja: >30 dB
• Enerģijas patēriņš: 10 W tipiski

Padomi

Lai iegūtu optimālu veiktspēju, izmantojiet augstas kvalitātes koaksiālo kabeli ar atbilstošu ekranējumu un pārliecinieties, ka visi F tipa savienotāji ir droši pievilkti. Kaskādējot vairākus sadales slēdžus, pievienojiet maģistrālās līnijas no iepriekšējās ierīces šī gala bloka satelīta un zemes ieejām. Vienmēr ievērojiet vietējos elektriskos noteikumus un izmantojiet pārsprieguma aizsargu maiņstrāvas barošanai, lai pasargātu no sprieguma pārspriegumiem.
