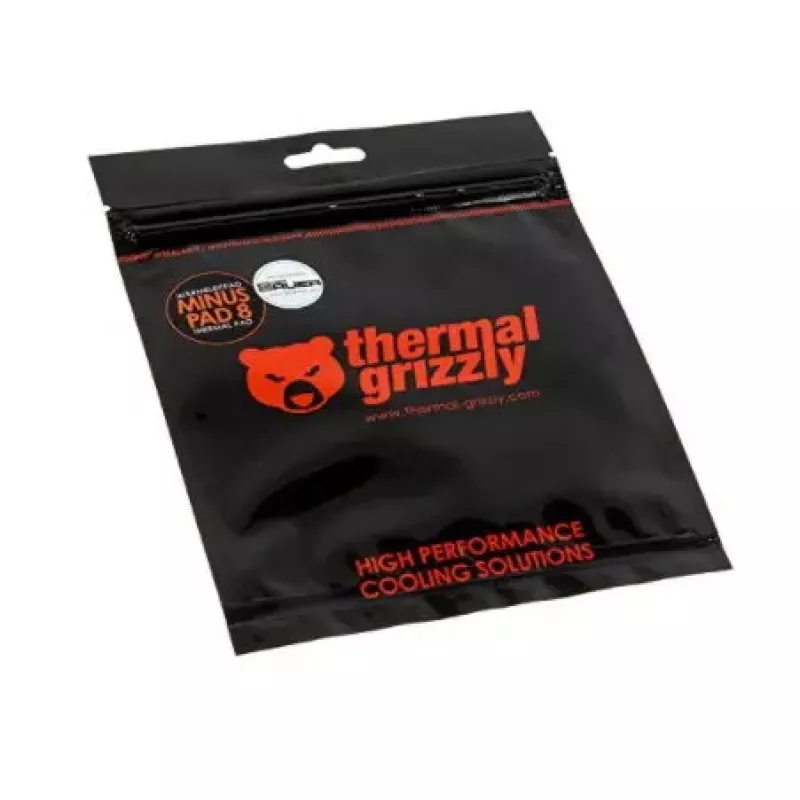

Thermal Grizzly Minus Pad 8 siltumvadošā starplika 8 W/m·K 100x100x2mm

Thermal Grizzly Minus Pad 8 ir iepriekš izveidota siltumvadoša starplika, kas paredzēta uzticamai termiskās saskarnes veiktspējai. Ar siltumvadītspēju 8 W/m·K un izmēriem 100 x 100 x 2 mm starplika sastāv no metāla oksīda un silikona un darbojas plašā temperatūras diapazonā no -100 līdz 250 °C. Materiāls ir elastīgs un lokans, lai kompensētu nelielus virsmas nelīdzenumus un uzturētu efektīvu siltuma pārnesi starp komponentēm, vienlaikus nodrošinot elektrisko izolāciju.

Priekšrocības

Minus Pad 8 apvieno augstu siltumvadītspēju ar augstu saspiežamību, nodrošinot efektīvu siltuma izkliedi pat tad, ja ir nelielas spraugas vai nelīdzenas virsmas. Tā elastīgā keramikas-silikona bāzes matrica ar nano alumīnija oksīdu nodrošina konsekventu termisko kontaktu bez šķidras vai pastveida vielas lietošanas. Starpliku ir viegli uzklāt, pateicoties tās lipīgajai virsmai, kas pielīp ar minimālu spiedienu, un tā atbilst RoHS prasībām un ir videi draudzīga.

Piemērots

• Siltuma pārnese starp siltuma izkliedētājiem un elektroniskajām komponentēm, piemēram, jaudas tranzistoriem un MOSFET
• Termiskā savienošana LED moduļos un barošanas blokos
• Spraugu aizpildīšana dzesēšanas mezglos maza formāta datoriem un iegultajām ierīcēm
• Lietojumi, kur nepieciešama elektriskā izolācija ar siltuma vadīšanu

Galvenās specifikācijas

• Siltumvadītspēja: 8 W/m·K
• Darba temperatūras diapazons: -100 līdz 250 °C
• Materiāla sastāvs: metāla oksīds un silikons ar keramikas-silikona matricu un nano alumīnija oksīdu
• Izmēri: 100 x 100 x 2 mm
• Mehāniskās īpašības: augsta saspiežamība un elastīga, lokana virsma
• Elektriskā īpašība: elektriski izolējoša

Kā lietot

Izmēriet un sagrieziet starpliku vajadzīgajā formā un izmērā, lai atbilstu termiski savienojamajām virsmām. Pirms starplikas uzklāšanas notīriet abas kontakta virsmas no putekļiem, taukiem un atlikumiem. Noņemiet aizsargplēvi, ja tāda ir, novietojiet starpliku starp siltuma izkliedētāju un komponenti un viegli piespiediet, lai nodrošinātu pilnīgu kontaktu; starplikas lipīgums un saspiežamība pielāgosies virsmas nelīdzenumiem. Izvairieties no pārmērīgas starplikas izstiepšanas uzstādīšanas laikā un nodrošiniet vienmērīgu spiedienu visā saskarnē.

Ieteikumi

Lai sasniegtu labākos termiskos rezultātus, izmantojiet Minus Pad 8 tur, kur priekšroka tiek dota cietai, nešķidrai termiskajai saskarnei vai kur paredzēta atkārtota izjaukšana. Uzturiet plānu, nepārtrauktu slāni bez spraugām un izvairieties no starplikas pakļaušanas ķīmiskām vielām, kas var noārdīt silikona bāzes materiālus. Nomainiet starpliku, ja tā kļūst piesārņota, saplīst vai zaudē elastību.
