Tīkla kontaktligzda Digitus CAT 6A DN-9008-1

Digitus CAT 6A EA klase tīkla kontaktligzda (DN-9008-1) ir ekranēta, padziļinājumā montējama sienas ligzda, paredzēta augstas veiktspējas tīkla savienojumiem. Tā piedāvā divus ekranētus RJ45 portus kompaktā baltā korpusā (80 × 80 mm) un ir saderīga ar standarta slēdžu programmu priekšējiem paneļiem. Kontaktligzda ir sertificēta atbilstoši CAT 6A ANSI/TIA-568, ISO/IEC 11801 un EN 50173 standartiem un atbalsta uzstādīšanu, izmantojot LSA savienotājus ar krāsu kodējumu saskaņā ar EIA/TIA 568 A & B.

Priekšrocības

Kontaktligzda nodrošina ekranētus savienojumus, lai uzlabotu aizsardzību pret elektromagnētiskajiem traucējumiem, un atbalsta CAT 6A EA klase veiktspēju 10 Gigabit Ethernet vidēm. Tās saderība ar izplatītākajām slēdžu programmām ļauj elastīgi integrēt estētiskā ziņā, savukārt LSA savienotāju terminācija vienkāršo strukturētu kabeļu uzstādīšanu un nodrošina uzticamu vadu savienošanu saskaņā ar nozares krāsu kodiem.

Piemērots

• Biroju LAN un strukturētu kabeļu sistēmu uzstādīšanai
• Datu centriem un serveru telpām, kur nepieciešama CAT 6A veiktspēja
• Profesionālām Ethernet instalācijām, kas atbalsta 10 Gigabit ātrumu
• Vidēm, kur priekšroku dod ekranētām kontaktligzdām EMI aizsardzībai

Galvenās specifikācijas

• Modelis: Digitus DN-9008-1
• Standarts: CAT 6A (EA klase), ANSI/TIA-568, ISO/IEC 11801, EN 50173

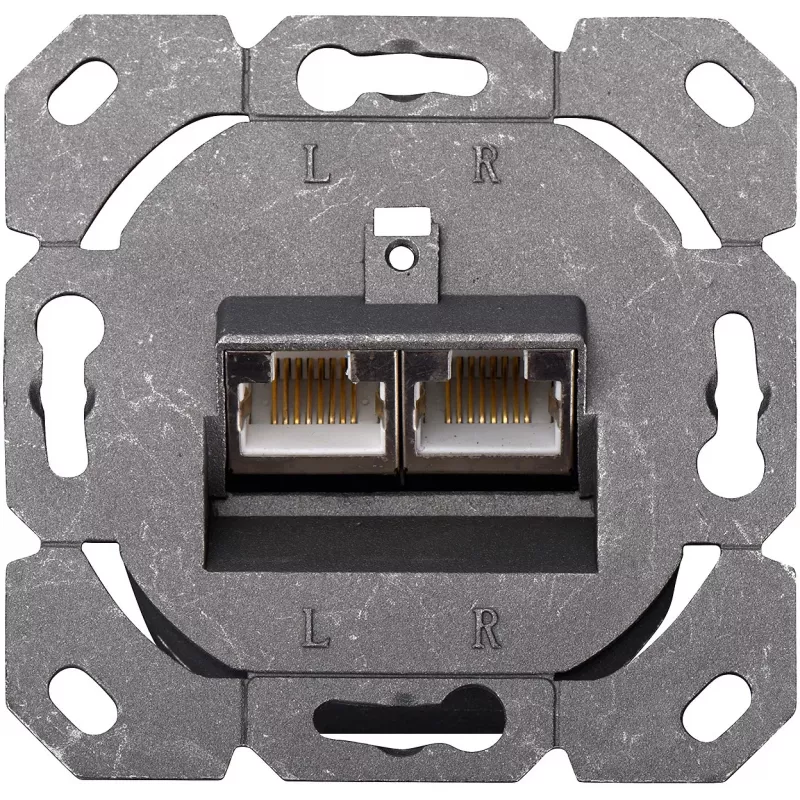

• Porti: 2 × ekranēti RJ45

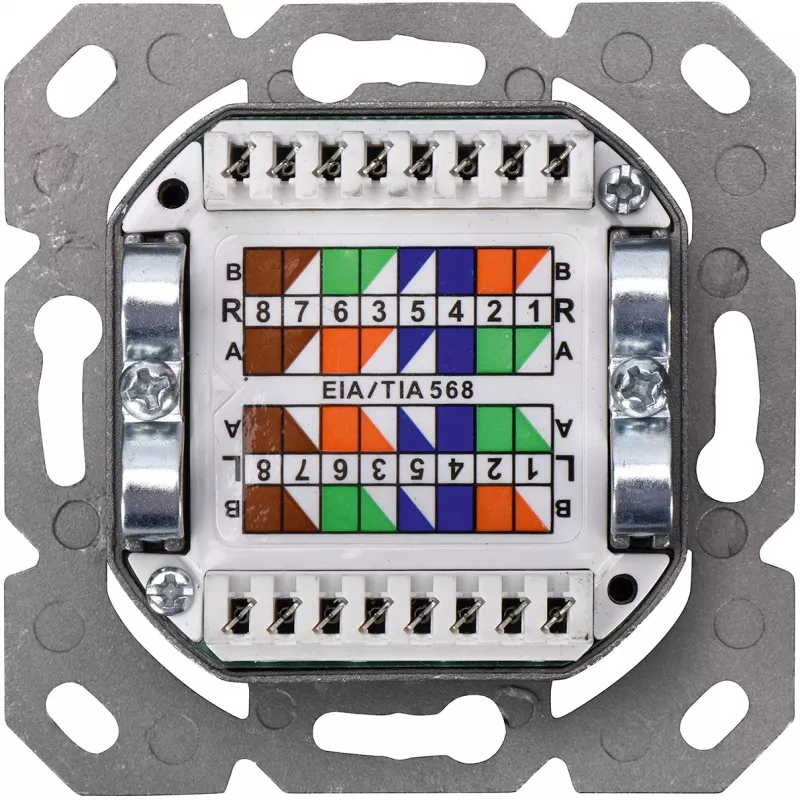

• Terminācija: LSA savienotāji, krāsu kodēti saskaņā ar EIA/TIA 568 A & B
• Montāža: Padziļinājumā montējama
• Izmēri: 80 mm × 80 mm
• Krāsa: Balta
• Izcelsmes valsts: Ķīna

Kā lietot

Uzstādiet tīkla kontaktligzdu saderīgā padziļinājuma montāžas kārbā un nostipriniet to saskaņā ar vietējiem elektriskajiem un būvnormatīviem. Terminējiet ienākošos ekranētos vītā pāra kabeļus uz integrētajiem LSA savienotājiem, ievērojot EIA/TIA 568 A vai B krāsu kodu, nodrošinot, ka ekrāns ir pareizi savienots ar kontaktligzdas korpusu. Pēc terminācijas piestipriniet priekšējo paneli izvēlētajam slēdžu programmas rāmim un pārbaudiet katru RJ45 portu ar piemērotu kabeļu testeri, lai pārliecinātos par nepārtrauktību un Cat 6A veiktspēju.

Ieteikumi

Lai sasniegtu optimālu veiktspēju, izmantojiet ekranētus Cat 6A kabeļus un nodrošiniet pareizu ekrāna zemējumu. Pārbaudiet instalāciju ar 6A kategorijas sertifikācijas testeri, ja izvietojat ātrdarbīgos vai misijai kritiskos tīklos. Ievērojiet vietējos standartus un ražotāja uzstādīšanas vadlīnijas.
