Sienas kontaktligzda Digitus CAT 5e DN-9001-N

Digitus CAT 5e sienas kontaktligzda DN-9001-N ir padziļinājumā montējams tīkla kontaktligzdas modulis ar vienu ekranētu RJ45 portu, paredzēts CAT 5e instalācijām. Izmēri ir 80 × 80 mm, apdare balta, tā nodrošina kompaktu, zema profila pieslēguma punktu strukturētai kabeļu instalācijai birojos, mājās vai komerctelpās. Ierīce ir sertificēta atbilstoši CAT 5e EIA/TIA 568 un ISO/IEC 11801, EN 50173 standartiem un atbalsta horizontālu kabeļa ievadu ar LSA savienojuma sloksnēm.

Priekšrocības

Kontaktligzdas padziļinātā montāža un horizontālais kabeļa ievads nodrošina glītu, vietu taupošu instalāciju. Pilnībā ekranētas RJ45 ligzdas un ekranētas LSA sloksnes uzlabo drošību un elektromagnētisko savietojamību. Ligzdas ir noliektas 40° leņķī, lai atvieglotu komutācijas kabeļu pievienošanu un atvienošanu, savukārt ar krāsu kodētās LSA sloksnes (EIA/TIA 568 B) paātrina un samazina kļūdas terminēšanas laikā.

Piemērots

• CAT 5e Ethernet tīkla terminēšanai birojos un mājās
• Strukturētas kabeļu instalācijas pieslēgvietām dzīvojamās un vieglas komercijas ēkās
• Padziļinātas montāžas lietojumiem, kur nepieciešama kompakta, diskrēta kontaktligzda

Galvenās specifikācijas

• Modelis: Digitus CAT 5e DN-9001-N
• Atbilstība standartiem: CAT 5e EIA/TIA 568, ISO/IEC 11801, EN 50173

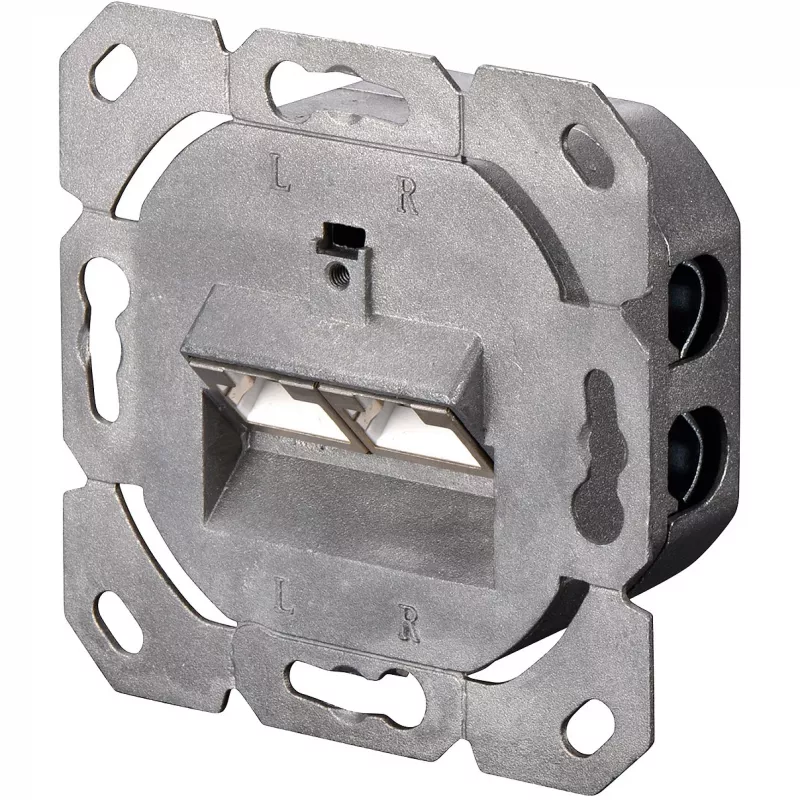

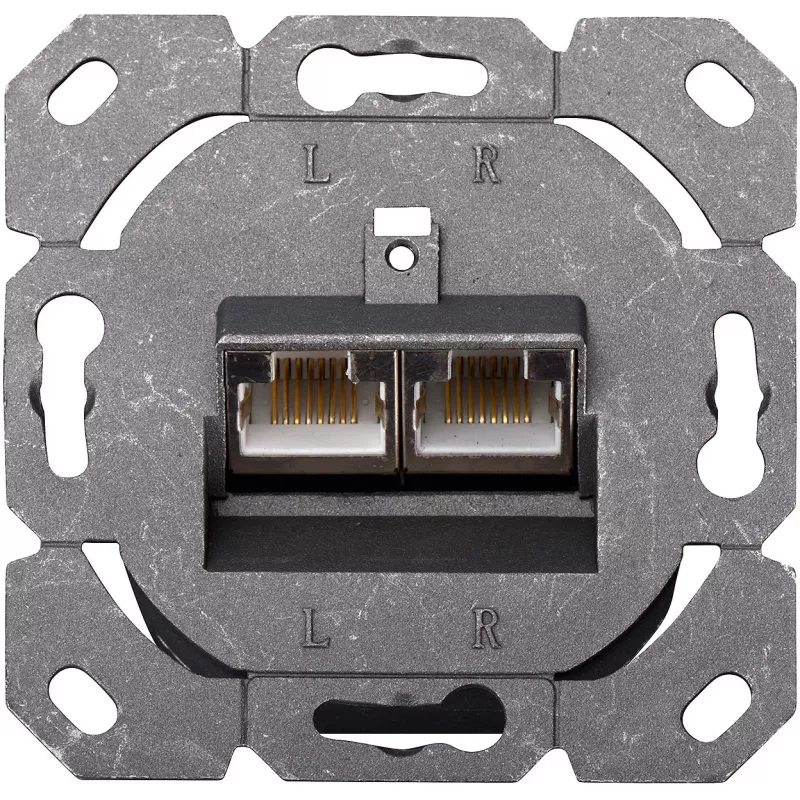

• Savienotājs: Ekranēts RJ45, noliekts 40°

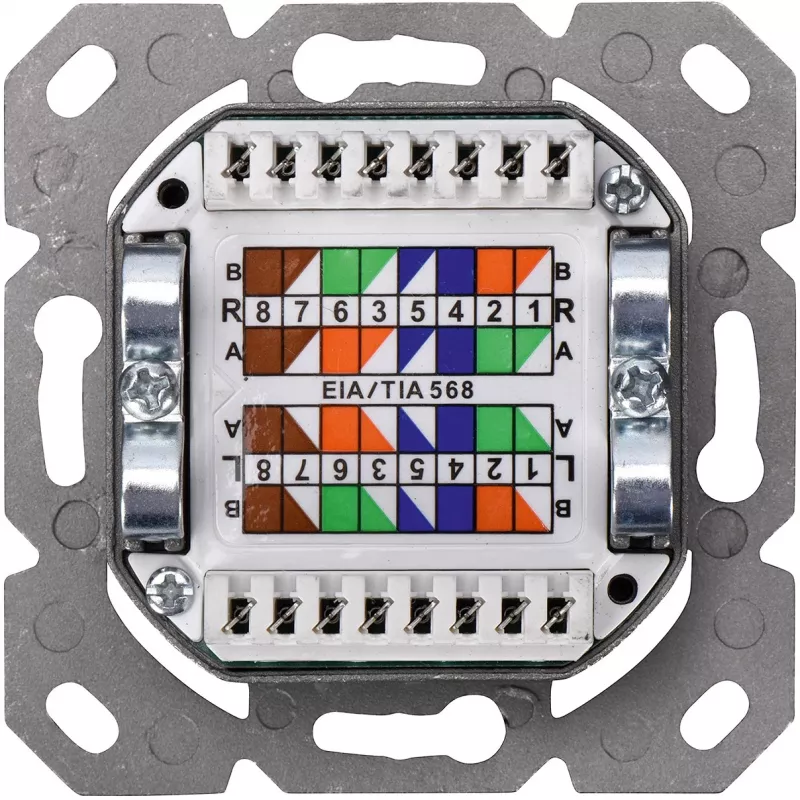

• Kabeļa terminēšana: LSA sloksnes, krāsu kods EIA/TIA 568 B

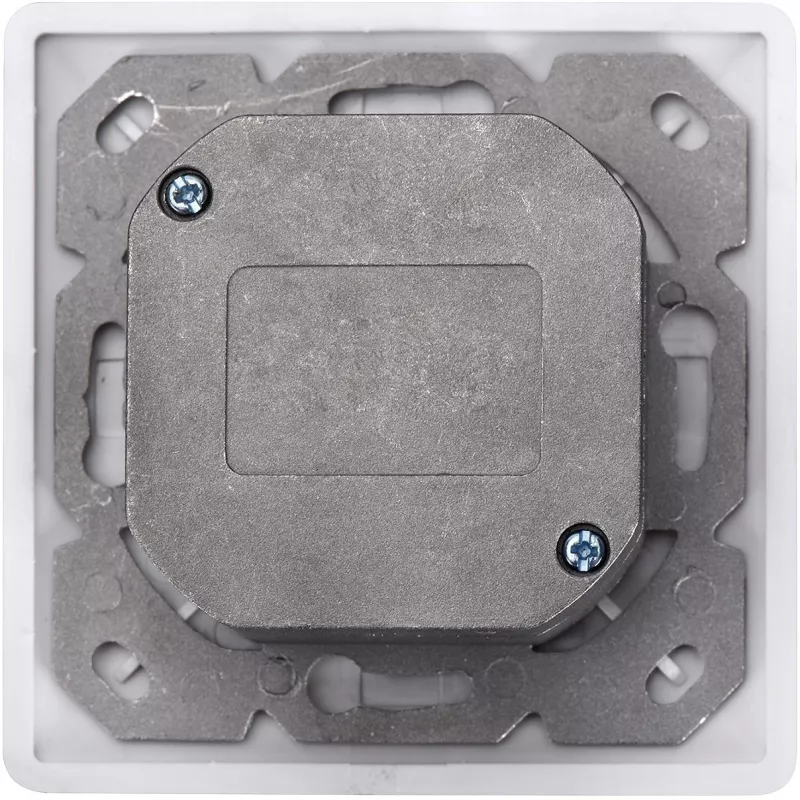

• Montāža: Padziļinājumā
• Izmēri: 80 × 80 mm
• Krāsa: Balta

Lietošana

Novadiet tīkla kabeli līdz kontaktligzdas horizontālajam ievadam, noņemiet ārējo apvalku un sadaliet pārus atbilstoši EIA/TIA 568 B krāsu kodam. Terminējiet vadus uz LSA sloksnēm, izmantojot piemērotu iespiedējinstrumentu, nodrošinot drošus un pilnībā iesēdinātus kontaktus. Pēc terminēšanas piestipriniet kontaktligzdu padziļinājuma montāžas kārbā un nostipriniet priekšējo paneli. Pievienojiet komutācijas kabeļus noliektajam ekranētajam RJ45 portam tīkla darbībai.

Ieteikumi

Izmantojiet šo kontaktligzdu kopā ar ekranētu CAT 5e kabeļu instalāciju un pareizu zemējumu, lai saglabātu ekranējuma efektivitāti. Lai nodrošinātu drošu veiktspēju, pēc instalācijas pārbaudiet terminējumus ar tīkla kabeļu testeri un ievērojiet vietējos kabeļu instalācijas standartus attiecībā uz montāžas augstumu un maršrutēšanu.
