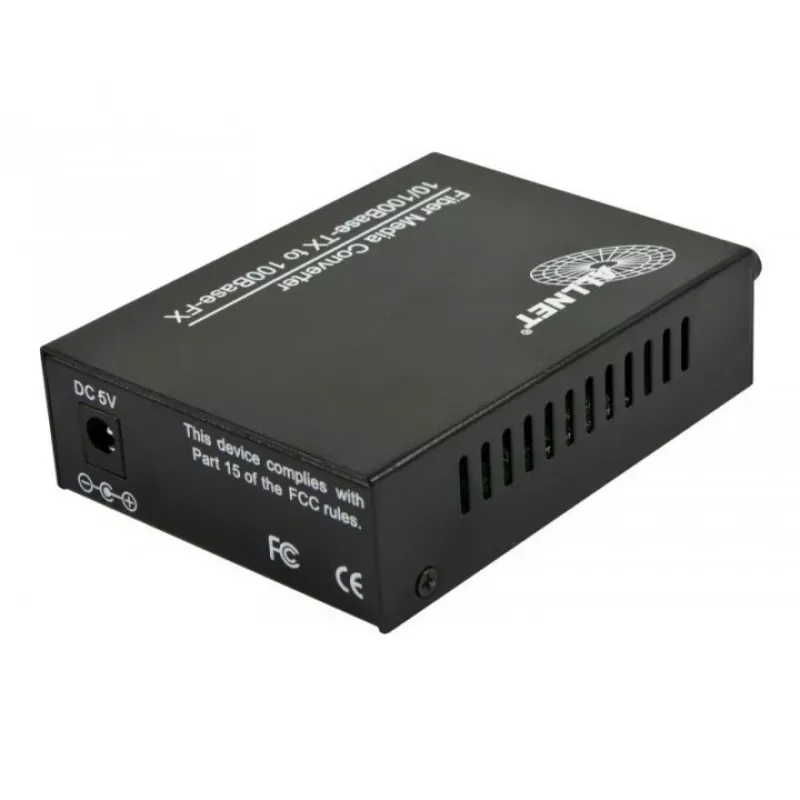

Tīkla mediju pārveidotājs ALLNET ALL-MC107-ST-MM

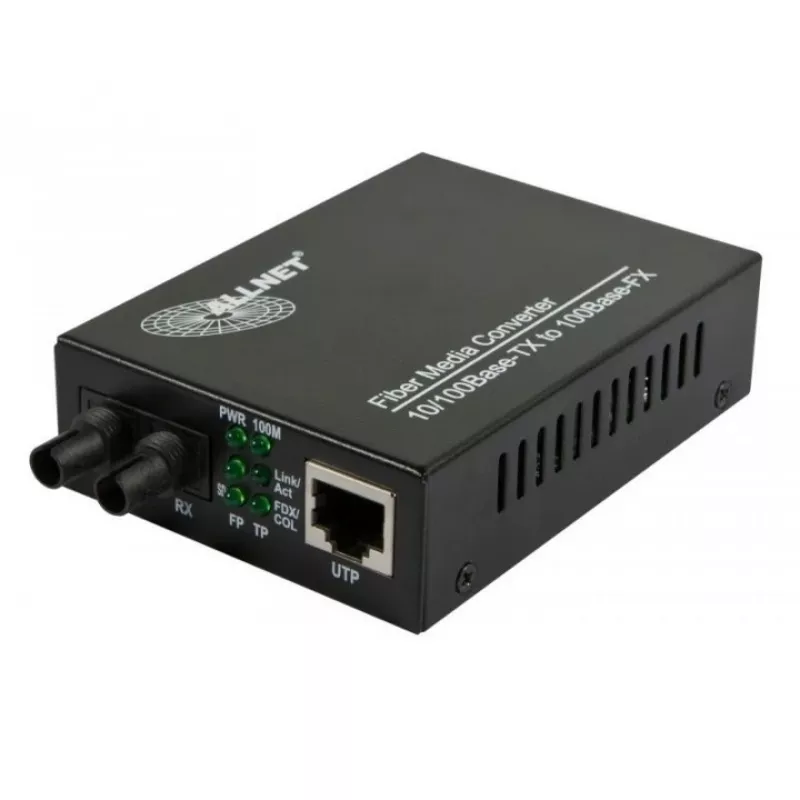

ALLNET ALL-MC107-ST-MM ir kompakts daudzmodu tīkla mediju pārveidotājs, kas paredzēts viena RJ-45 Fast Ethernet porta savienošanai ar SC optiskās šķiedras posmu. Atbalstot IEEE 802.3 standartus un datu pārraides ātrumu 10/100 Mbit/s ar maksimālo caurlaidspēju 100 Mbit/s, šis pārveidotājs paplašina tīkla segmentus līdz 1000 m pa daudzmodu šķiedru. Ierīce ir melnā korpusā, ar LED indikatoriem savienojumam, barošanai un ātrumam, un tās enerģijas patēriņš ir zems – 2,5 W, ar CE sertifikāciju.

Priekšrocības

Pārveidotājs nodrošina vienkāršu un uzticamu veidu, kā savienot vara un daudzmodu šķiedras kabeļus bez konfigurēšanas nepieciešamības. Tā kompaktā forma un zemais 2,5 W enerģijas patēriņš padara to piemērotu uzstādīšanai plauktā, pie sienas vai uz galda, kur telpa un jauda ir ierobežota. Redzamie LED indikatori savienojumam, barošanai un ātrumam ļauj ātri pārbaudīt statusu un veikt pamata problēmu novēršanu. Atbalstot standarta Fast Ethernet ātrumus, ierīce saglabā saderību ar esošo 10/100 Mbit/s tīkla aprīkojumu.

Piemērots

• Ethernet tīklu paplašināšanai pa daudzmodu šķiedru līdz 1000 m
• Viena 10/100 Mbit/s aprīkojuma pieslēgšanai šķiedras mugurkaulam
• Izvietojumiem, kur nepieciešams kompakts, mazjaudas mediju pārveidošanas risinājums
• Vidēm, kur vēlama vienkārša plug-and-play darbība un pamata statusa LED indikatori

Galvenās specifikācijas

• Maksimālais datu pārraides ātrums: 100 Mbit/s
• Ethernet LAN porti (RJ-45): 1
• Šķiedras portu skaits: 1
• Atbalstītie Ethernet datu pārraides ātrumi: 10, 100 Mbit/s
• Ethernet interfeisa tips: Fast Ethernet
• Šķiedras savienotāja tips: SC (daudzmodu)
• Maksimālais pārraides attālums pa daudzmodu šķiedru: 1000 m
• Produkta krāsa: Melna
• Enerģijas patēriņš: 2,5 W
• Svars: 0,23 kg

Kā lietot

Pieslēdziet ALLNET ALL-MC107-ST-MM barošanai, izmantojot atbilstošu adapteri vai barošanas avotu, pēc tam pievienojiet Ethernet ierīci RJ-45 portam un daudzmodu šķiedras kabeli SC savienotājam. LED indikatori norāda barošanas un savienojuma statusu; kad savienojuma un ātruma LED indikatori rāda savienojumu, ir izveidota normāla darbība. Standarta mediju pārveidošanai nav nepieciešama programmatūras konfigurēšana; ierīce darbojas kā plug-and-play savienojums starp vara un šķiedras segmentiem. Šķiedras posmiem, kas tuvojas maksimālajam attālumam, pārbaudiet kabeļa veidu un kvalitāti, lai saglabātu signāla integritāti.

Ieteikumi

Uzstādiet pārveidotāju ventilējamā vietā, prom no siltuma avotiem un pārmērīga mitruma. Izmantojiet sertificētus daudzmodu šķiedras kabeļus un pirms pievienošanas notīriet SC savienotājus, lai samazinātu vājinājumu. Pārliecinieties, vai pievienotais tīkla aprīkojums atbilst ierīces 10/100 Mbit/s iespējām, lai izvairītos no nesaderības. Pastāvīgām instalācijām nostipriniet kabeļus, lai novērstu spriedzi uz SC savienotāju, un periodiski pārbaudiet LED statusu, lai savlaicīgi atklātu savienojuma problēmas.
