Tīkla multivides pārveidotājs PLANET VF-101G-KIT optiskās šķiedras ST savienotājs 20000 m

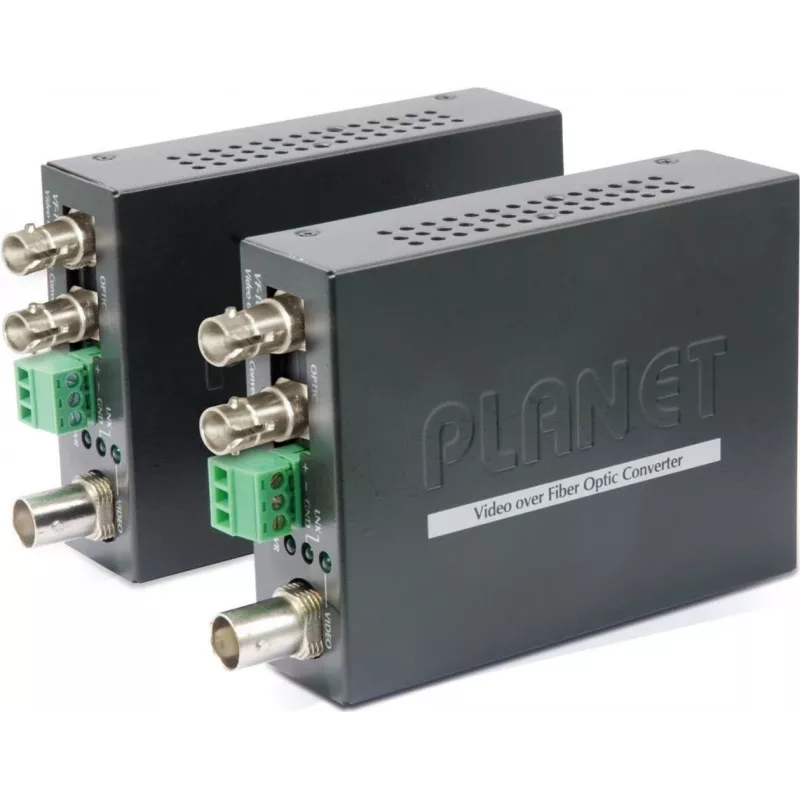

PLANET VF-101G-KIT ir video pārraides pa optisko šķiedru multivides pārveidotāju komplekts, kas paredzēts analogo AHD/CVI/TVI/CVBS kameras signālu un RS485 datu pārraidīšanai pa vienu optiskās šķiedras saiti līdz 20 000 metru attālumam. Komplektā ietilpst 1 kanāla video raidītājs (VF-101G-T) un 1 kanāla video uztvērējs (VF-101G-R) kompaktos korpusos. Tas atbalsta nesaspiestu ciparu video pārraidi ar inteliģentu kodēšanu/dekodēšanu, lai saglabātu attēla kvalitāti, un ir piemērots attālinātai novērošanai, satiksmes uzraudzībai un citiem izkliedētiem video lietojumiem. Ierīces ir pieejamas ar ST optiskās šķiedras savienotājiem un var darboties kā atsevišķas ierīces vai tikt barotas, ievietojot tās saderīgos PLANET multivides pārveidotāju šasijos (MC-700, MC-1500, MC-1500R).

Priekšrocības

VF-101G-KIT nodrošina analogās kameras video un reverso RS485 asinhrono datu pārraidi lielos attālumos pa vienu optisko šķiedru, sniedzot stabilu, reāllaika video līdz 20 km. Kompaktais dizains un “plug-and-play” darbība vienkāršo uzstādīšanu, un komplektu var integrēt PLANET multivides pārveidotāju šasijās centralizētai barošanai un pārvaldībai. Iebūvētie LED indikatori saites un barošanas stāvoklim palīdz ātri pārbaudīt statusu, un produkts atbilst FCC un CE sertifikātiem.

Piemērots

• Liela attāluma videonovērošanas (CCTV) un video novērošanas saitēm
• Satiksmes uzraudzībai un inteliģentajām transporta sistēmām (ITS)
• Attālinātai drošības uzraudzībai dzīvojamās vai komerciālās vietās
• Automatizācijai un rūpnieciskai vadībai ar RS485 ierīču datu atgriešanos

Galvenās specifikācijas

• Modelis: VF-101G-KIT (VF-101G-T raidītājs + VF-101G-R uztvērējs)
• Atbalstītie signāli: AHD / CVI / TVI / CVBS analogais video un reversie RS485 asinhronie dati
• Maksimālais pārraides attālums: 20 000 m (20 km) pa vienmoda optisko šķiedru
• Optiskās šķiedras savienotājs: ST
• Enerģijas patēriņš: līdz 4,8 W
• Ieejas strāva: 2 A
• Produkta krāsa: Melna
• Svars: 0,2 kg
• Sertifikāti: FCC, CE

Lietošana

Uzstādiet raidītāju pie analogās kameras un pievienojiet kameras video izeju VF-101G-T video ieejai. Pievienojiet reversās RS485 datu līnijas, ja nepieciešama divvirzienu vadība. Terminējiet optisko šķiedru ar ST savienotājiem un savienojiet raidītāju un uztvērēju, izmantojot vienmoda optiskās šķiedras kabeli līdz 20 km garumā. Novietojiet VF-101G-R pie ierakstīšanas ierīces vai monitora un pievienojiet tā video izeju DVR vai displejam. Barojiet katru ierīci ar saderīgu līdzstrāvas avotu vai ievietojiet tās PLANET multivides pārveidotāju šasijā (MC-700, MC-1500, MC-1500R), lai saņemtu centralizētu barošanu.

Ieteikumi

Optimālai veiktspējai izmantojiet vienmoda optisko šķiedru ar atbilstošiem ST terminējumiem un sertificētu optiskās šķiedras saiti, kas pārbaudīta uz vājinājumu. Izvietojot vairākus pārveidotājus, apsveriet iespēju izmantot saderīgo PLANET šasiju centralizētai barošanai un vieglākai apkopei; pārbaudiet RS485 vadu savienojumu un zemējumu, lai samazinātu traucējumus.
