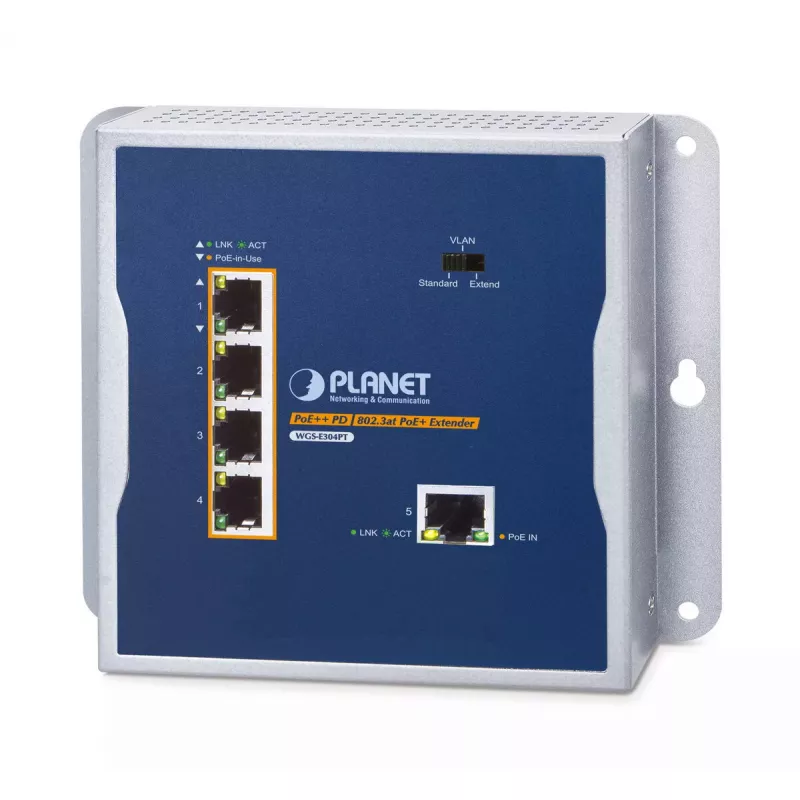

Tīkla raidītājs un uztvērējs PLANET WGS-E304PT Industrial PoE+, 1 porta uz 4 portiem

PLANET WGS-E304PT ir rūpniecisks PoE paplašinātājs, kas pārveido vienu 802.3bt PoE++ ieeju par četrām 802.3af/at gigabitu PoE izejām. Tas atbalsta līdz 95 W no PoE++ ieejas un nodrošina kopējo jaudas budžetu līdz 70 W četrām PoE izejām, vienlaikus paplašinot gan gigabitu Ethernet datus, gan IEEE 802.3at jaudu pa standarta Cat 5/5e/6 UTP kabeli, pārsniedzot 100 m ierobežojumu līdz attālumam līdz 250 m. Ierīce ir ievietota kompaktā metāla korpusā ar priekšpiekļuvi, paredzēta montāžai pie sienām, magnētiski vai uz DIN sliedes, un novērš nepieciešamību pēc papildu vietējiem barošanas adapteriem, pievienojot ar PoE darbināmas ierīces lielākos attālumos.

Priekšrocības

WGS-E304PT nodrošina paplašinātu sasniedzamību PoE instalācijām un atbalsta lieljaudas 802.3bt ieeju, kas baro četras 802.3af/at izejas, ļaujot līdz četrām darbināmām ierīcēm darboties no vienas PoE padeves. Tā IP30 metāla korpuss nodrošina elektromagnētisko imunitāti un pārsprieguma pretestību rūpnieciskām vietām, un plašais darba temperatūras diapazons (-40 līdz 75 °C) ļauj to izvietot skarbās vidēs. Kompaktais priekšpiekļuves dizains vienkāršo uzstādīšanu un apkopi ierobežotās telpās.

Piemērots

• Ar PoE darbināmu IP kameru un bezvadu piekļuves punktu paplašināšanai virs 100 m
• Viena PoE++ padeves pārveidošanai par vairākām PoE/PoE+ izejām rūpnieciskos skapjos
• Punkts-uz-daudzpunktiem PoE izvietojumiem satiksmes vadībā, novērošanā un rūpnieciskajā automatizācijā
• Pie sienas montējamās vai iekārtu kastēs ar ierobežotu telpu

Galvenās specifikācijas

• Modelis: WGS-E304PT (PLANET)
• Porti: 1 × 802.3bt PoE++ ieeja (PoE IN), 4 × 802.3af/at gigabitu PoE izejas (PoE OUT)
• Maksimālā ieejas jauda: līdz 95 W (802.3bt)
• PoE izejas budžets: līdz 70 W kopā četriem portiem
• Datu pārraides ātrums: Gigabit Ethernet katram portam; Extend režīms atbalsta 10 Mbps duplekso pārraidi lieliem attālumiem
• Paplašināšanas attālums: līdz 250 m pa Cat 5/5e/6 Extend režīmā
• Korpuss: rūpniecisks metāls, IP30
• Darba temperatūra: -40 līdz 75 °C
• MAC adrešu tabula: 2000 ierakstu
• Montāža: pie sienas, magnētiski vai uz DIN sliedes

Lietošanas pamācība

Novietojiet WGS-E304PT korpusā vai montāžas vietā un pievienojiet PoE++ strāvas padeves iekārtu (PSE) pie PoE IN RJ45 porta. Pievienojiet līdz četrām darbināmām ierīcēm pie PoE OUT portiem, izmantojot Cat 5/5e/6 UTP kabeli. Izvēlieties darbības režīmu (Standard, VLAN vai Extend), izmantojot DIP slēdzi uz ierīces atbilstoši tīkla prasībām: Standard normālai gigabitu slēdža darbībai, VLAN, lai izolētu portu datplūsmu, vai Extend, lai iespējotu 10 Mbps duplekso darbību un paplašinātu kabeļa sasniedzamību līdz 250 m. Nav nepieciešams ārējs barošanas adapteris, ja ieejas PSE nodrošina pietiekamu PoE++ jaudu.

Ieteikumi

Lietojumiem, kur nepieciešams 250 m attālums, iespējojiet Extend režīmu un izmantojiet kvalitatīvus Cat 5e/6 kabeļus. Pārbaudiet, vai PSE spēj nodrošināt līdz 95 W, un pārliecinieties, ka pievienoto PD ierīču kopējās jaudas prasības nepārsniedz 70 W izejas budžetu. Uzstādiet ierīci ventilējamā korpusā vai vietā tās -40 līdz 75 °C darba diapazonā un izmantojiet priekšpiekļuves dizainu kabeļu pievienošanai un uzraudzībai.
