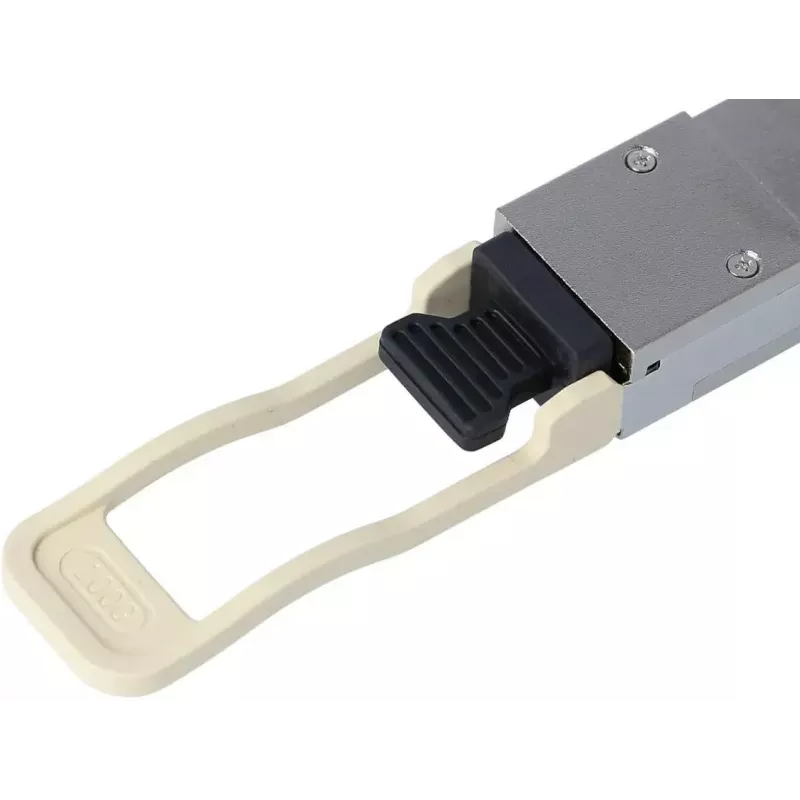

Tīkla raiduztvērēja modulis BlueOptics PAN-QSFP28-100GBASE-SR4-BO 100000 Mbit/s QSFP28

BlueOptics PAN-QSFP28-100GBASE-SR4-BO ir 100G QSFP28 optiskās šķiedras raiduztvērēja modulis, kas paredzēts daudzmodu šķiedras savienojumiem. Tas atbalsta maksimālo datu pārraides ātrumu 100000 Mbit/s un izmanto MPO/MTP savienotāju ar 850 nm raidīšanas un uztveršanas viļņu garumiem. Modulis atbilst QSFP28 elektriskajām un mehāniskajām specifikācijām un ir saderīgs ar aparatūras platformām, kas pieņem 100GBASE-SR4 QSFP28 raiduztvērējus.

Priekšrocības

Modulis nodrošina ātrdarbīgu 100G datu pārraidi pa daudzmodu šķiedru līdz pārdevēja norādītajam attālumam SR4 lietojumiem un ietver digitālo diagnostikas uzraudzību reāllaika informācijai par barošanas spriegumu, lāzera nobīdes strāvu, optisko raidīšanas un uztveršanas jaudu un temperatūru. Izgatavots atbilstoši MSA saderīgajiem QSFP28 formas faktora standartiem, tas paredzēts savietojamībai ar sistēmām, kas atbalsta 100GBASE-SR4 optiku, un ir viegls, aptuveni 40 g.

Piemērots

• 100G agregācijas savienojumiem datu centru komutatoru audumos
• Augstas veiktspējas starpsavienojumiem starp komutatoriem, maršrutētājiem un uzglabāšanas sistēmām
• Maza attāluma daudzmodu šķiedras savienojumiem (SR4) starp statīviem un blakus telpām

Galvenās specifikācijas

• Saskarnes veids: QSFP28
• Maksimālais datu pārraides ātrums: 100000 Mbit/s (100G)
• Savienotājs: MPO/MTP (vairāku šķiedru)
• Optiskais viļņa garums: 850 nm raidīšanai un uztveršanai
• Šķiedras veids: Daudzmodu šķiedra (MMF) SR4 lietojumiem
• Formas faktors: QSFP28 (MSA saderīgs)
• Svars: 0,04 kg
• Digitālā diagnostika: DDM / DOM (SFF-8472 saderīga)

Lietošana

Ievietojiet QSFP28 raiduztvērēju saderīgā QSFP28 slotā atbalstītā tīkla iekārtā, ievērojot iekārtas pārdevēja norādījumus. Pievienojiet MPO/MTP daudzmodu šķiedras ielāpu vadu raiduztvērējam, nodrošinot pareizu orientāciju un polaritāti, un pārbaudiet savienojuma statusu caur resursdatora ierīci. Ja resursdators atbalsta DDM/DOM, uzraugiet optiskos parametrus, izmantojot pārvaldības saskarni savienojuma pārbaudei un traucējummeklēšanai.

Ieteikumi

Optimālai veiktspējai izmantojiet augstas kvalitātes daudzmodu MPO/MTP ielāpu vadus un pārliecinieties, ka šķiedras veids un savienojuma attālums atbilst SR4 specifikācijām. Pārbaudiet resursdatora saderību ar 100GBASE-SR4 QSFP28 moduļiem un iespējojiet digitālo diagnostiku, ja tā tiek atbalstīta, lai uzraudzītu savienojuma veselību. Izvairieties no optisko saskarņu putekļu iedarbības un, rīkojoties ar raiduztvērēju, ievērojiet ESD piesardzības pasākumus.
