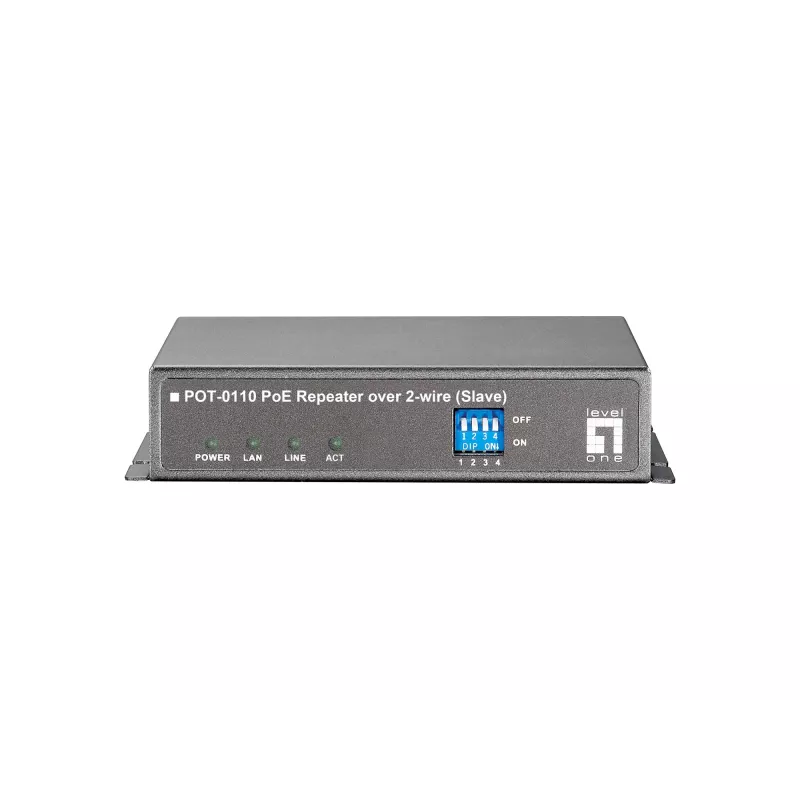

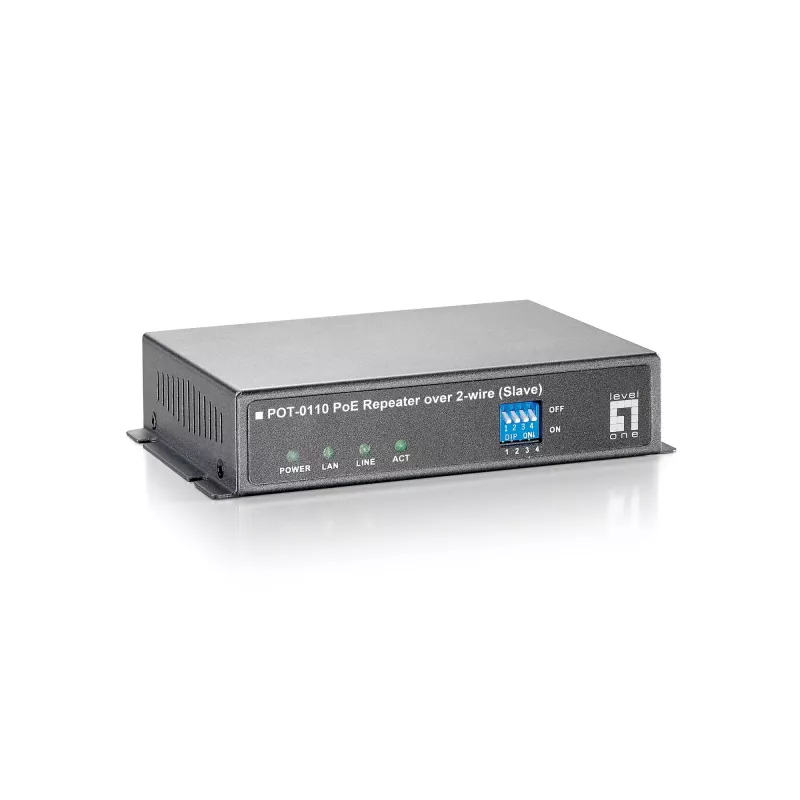

Tīkla retranslators LevelOne PoE over 2-wire Receiver POT-0110

LevelOne tīkla retranslators PoE over 2-wire Receiver POT-0110 paplašina Ethernet un attālināto barošanu caur Ethernet (PoE) pa vienu 2 vadu līniju. Sistēma izmanto galveno un sekundāro ierīci, lai pārraidītu datus un barošanu līdz 400 metriem pa 24 AWG divu vadu kabeli, ja to savieno pārī ar 48 W lieljaudas PoE slēdzi. Uztvērējs atbalsta 10/100Base-T(X) un atbilst IEEE 802.3/802.3u standartiem, nodrošinot līdz 60 Mbps pilnu dupleksu piemērotos līnijas apstākļos un atjaunojot PoE attālinātām PD ierīcēm.

Priekšrocības

POT-0110 nodrošina liela attāluma Ethernet paplašinājumu ar attālinātu PoE iespēju, vienlaikus saglabājot uzstādīšanu vienkāršu un izmaksu ziņā efektīvu. Tā izvēlamie divu vadu datu pārraides ātruma iestatījumi, izmantojot DIP slēdžus, ļauj pielāgoties dažādiem kabeļu diametriem un attālumiem. Uztvērējs atbalsta automātisku MDI/MDIX 10/100 Mbps Ethernet portiem, zemu latentumu, kas piemērots video/balss/datiem, un iekštelpu/ārtelpu sienas stiprinājuma opcijas. Tam ir FCC un CE sertifikāti, un tas ir izstrādāts, lai nodrošinātu līdz 15 W attālinātai PD atkarībā no PSE jaudas.

Piemērots

• LAN-LAN saišu paplašināšanai pa viena vītā pāra kabeļiem
• Attālinātu Wi‑Fi piekļuves punktu un IP kameru barošanai ar PoE
• Video straumēšanai un IP telefonijai daudzdzīvokļu ēkās (MDU/MTU)
• Optiskās šķiedras līdz ēkai (FTTB) pēdējās jūdzes vara paplašinājumam

Galvenās specifikācijas

• Modelis: LevelOne POT-0110 (Uztvērējs)
• Datu pārraides ātrums: līdz 60 Mbps pilns duplekss pa 2 vadu līniju
• Atbalstītais Ethernet: 10/100Base-T(X), IEEE 802.3 / IEEE 802.3u
• Maksimālais attālums: līdz 400 m pa 24 AWG divu vadu kabeli (ar 48 W PSE)
• Izejas spriegums: 57 V (ierīces nominālais)
• Attālinātā PoE izeja: līdz 15 W PD (atkarībā no PSE iespējām)
• Izmēri: 90 × 120 × 28 mm
• Sertifikāti: FCC, CE

Lietošana

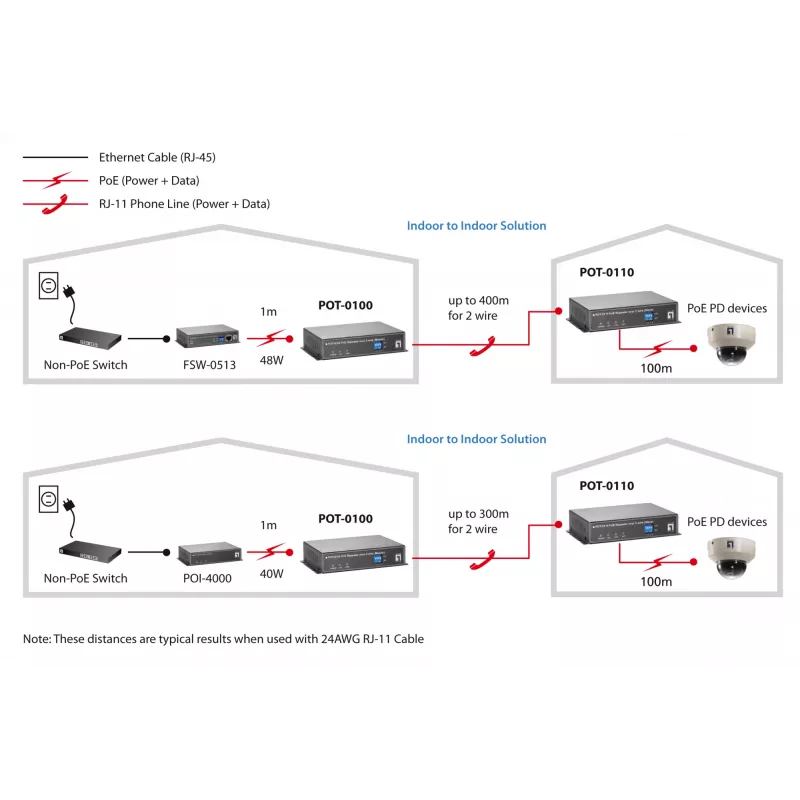

Uzstādiet POT galveno ierīci PoE avota pusē un pievienojiet to PoE slēdžam. Izvelciet 2 vadu kabeli starp galveno ierīci un POT-0110 uztvērēju attālinātajā vietā, un iestatiet divu vadu līnijas pārraides ātrumu, izmantojot iebūvētos DIP slēdžus, lai atbilstu kabeļa diametram un attālumam. Uzstādiet uztvērēju, izmantojot komplektā iekļauto sienas stiprinājuma funkciju, ja nepieciešams, pievienojiet attālināto PD (piemēram, IP kameru vai Wi‑Fi AP) uztvērēja Ethernet portam un barojiet sistēmu no PoE slēdža. Uztvērējs atjaunos barošanu un nodrošinās PoE pievienotajai PD ierīcei.

Ieteikumi

Lai sasniegtu maksimālu attālumu un jaudas piegādi, izmantojiet 24 AWG divu vadu kabeli un 48 W lieljaudas PoE slēdzi (FSW-0513/0543). Izvēlieties zemākus divu vadu datu pārraides ātrumus garākiem vai plānākiem kabeļiem, izmantojot DIP slēdžus, lai uzlabotu stabilitāti. Pārbaudiet PSE kapacitāti, lai nodrošinātu, ka attālinātā PD var saņemt nepieciešamo PoE jaudu.
