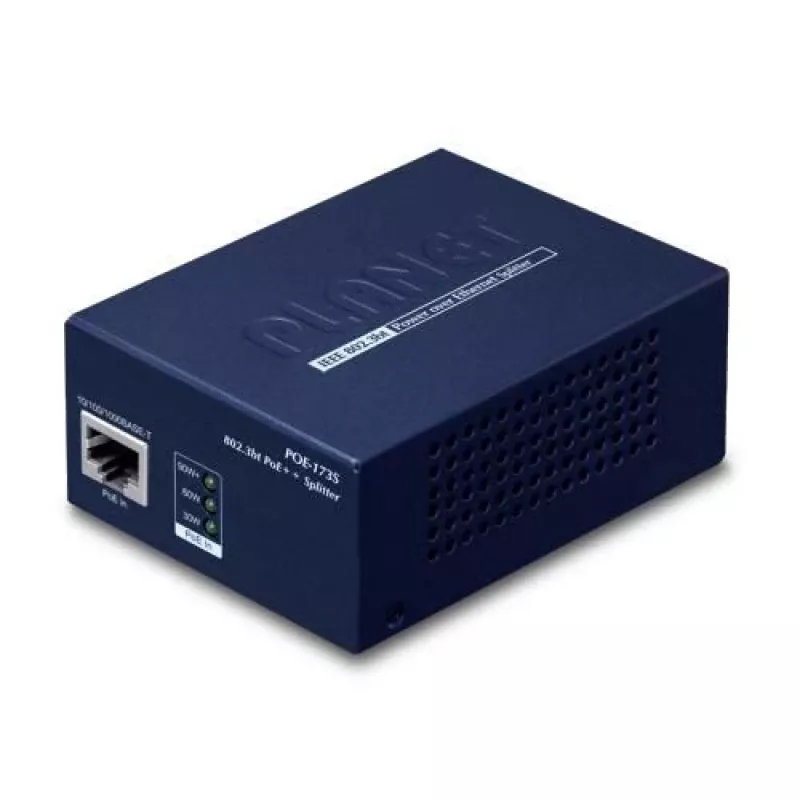

tīkla sadalītājs PLANET POE-173S

PLANET POE-173S Gigabit 802.3bt Power over Ethernet sadalītājs izvelk Ethernet datus un PoE jaudu no 802.3bt Type-4 PoE++ PSE caur UTP kabeli un nodrošina izvēlamu līdzstrāvas izeju 12 V, 19 V vai 24 V, izmantojot priekšējā paneļa DIP slēdzi. Tas atbalsta pasīvu 10/100/1000 Mb/s Ethernet un kabeļu garumu līdz 100 metriem, piegādājot līdz 60 W ierīcēm bez PoE. Ierīce ir ievietota kompaktā metāla korpusā ar ventilāciju, kam nav nepieciešams ventilators, un ietver LED indikatorus PoE statusam.

Priekšrocības

POE-173S ļauj izvietot ierīces bez PoE vietās, kur nav maiņstrāvas kontaktligzdu, pārveidojot 802.3bt PoE++ pa visiem četriem Cat5e/Cat6 kabeļa pāriem atsevišķās līdzstrāvas un datu izejās. Tā izvēlamā 12 V/19 V/24 V izeja palielina saderību ar dažādām ierīcēm, vienlaikus saglabājot Gigabit datu pārraides ātrumu. Metāla, ventilējamais korpuss nodrošina kompaktu, klusu darbību un uzticamu veiktspēju bez papildu dzesēšanas.

Piemērots

• PTZ ātrgaitas kupola kamerām
• Plāniem klientiem
• Universāliem (AIO) skārienjūtīgiem datoriem
• Attālinātiem digitālās izkārtnes displejiem
• Citām tīkla ierīcēm bez PoE, kurām nepieciešama līdz 60 W jauda

Galvenās specifikācijas

• Standarts: IEEE 802.3, 802.3u, 802.3ab, 802.3at, 802.3bt
• Datu pārraides ātrums: 10/100/1000 Mb/s
• Maksimālā PoE izeja: 60 W
• Izvēlama līdzstrāvas izeja: 12 V / 19 V / 24 V (DIP slēdzis)
• Ieejas spriegums (no PoE PSE): 48–56 V
• Kabeļi: Cat5 / Cat5e / Cat6, līdz 100 m
• Izmēri (P×D×A): 94 × 70,3 × 39,2 mm
• Svars: 0,265 kg
• Korpuss: kompakts metāla, ventilējams, bez ventilatora

Lietošana

Savienojiet POE-173S RJ-45 ieeju ar 802.3bt Type-4 PoE++ slēdzi vai inžektoru, izmantojot Cat5e/Cat6 kabeli. Izvēlieties nepieciešamo līdzstrāvas izejas spriegumu (12 V, 19 V vai 24 V) ar priekšējā paneļa DIP slēdzi atbilstoši barojamās ierīces specifikācijai. Izmantojiet komplektā iekļauto LAN kabeli vai atsevišķu Ethernet kabeli, lai savienotu sadalītāja datu izeju ar ierīces tīkla portu, un pievienojiet līdzstrāvas izeju ierīces strāvas ieejai. Nodrošiniet, lai kopējais jaudas patēriņš nepārsniegtu 60 W, un kabeļu garums nepārsniegtu 100 metrus.

Ieteikumi

Izmantojiet tikai ar IEEE 802.3bt Type-4 PoE++ PSE aprīkojumu un saderīgiem Cat5e/Cat6 kabeļiem. Pirms DIP slēdža maiņas pārbaudiet mērķa ierīces nepieciešamo līdzstrāvas ieejas spriegumu, lai novērstu bojājumus. Saglabājiet maksimālo kabeļa garumu 100 m un pārliecinieties, ka PSE spēj nodrošināt pietiekamu jaudu pievienotajai ierīcei.
