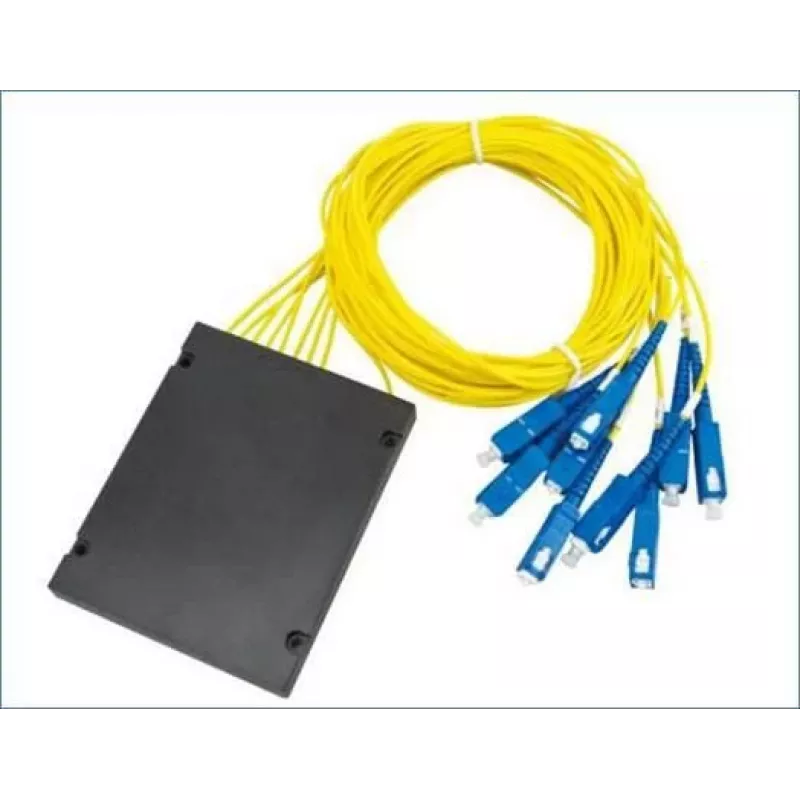

Tīkla sadalītājs PLANET EPL-SPT-8 Platums 100 mm Dziļums 80 mm Augstums 10 mm

PLANET EPL-SPT-8 ir vienmoda PLC tīkla sadalītājs, kas vienmērīgi sadala vienu optisko ieeju astoņās izejās. Paredzēts kompaktām tīkla instalācijām, tas atbalsta plašu darba viļņu garuma diapazonu un plašu temperatūras toleranci, padarot to piemērotu iekštelpu kabeļu sistēmām un optiskajiem sadales paneļiem. Izmēri: 100 mm (P) x 80 mm (D) x 10 mm (A).

Priekšrocības

EPL-SPT-8 nodrošina vienmērīgu sadali visās izejās ar norādīto sadales attiecību 1 x 8 un zemu maksimālo ievades zudumu. Tā vienmoda PLC konstrukcija nodrošina nemainīgu veiktspēju 1260–1650 nm viļņu garuma diapazonā. Mazais formas faktors ļauj viegli integrēt esošajos tīkla korpusos vai optisko šķiedru sadales rāmjos, savukārt plašais darba temperatūras diapazons atbalsta izvietošanu dažādās iekštelpu vidēs.

Piemērots

• FTTx pasīvajiem optiskajiem tīkliem
• Optisko šķiedru sadales rāmjiem un komutācijas paneļiem
• Pasīvai sadalei iekštelpu telekomunikāciju un datu pārraides instalācijās

Galvenās specifikācijas

• Zīmols: PLANET
• Modelis / MPN: EPL-SPT-8
• Sadales attiecība: 1 x 8
• Šķiedras tips: Vienmoda
• Viļņu garuma diapazons: 1260–1650 nm
• Maks. ievades zudums: 10,2 dB
• Darba temperatūra: -40° līdz 85° C
• Izmēri: 100 mm x 80 mm x 10 mm
• EAN: 5706998900340

Kā lietot

Uzstādiet EPL-SPT-8 piemērotā korpusā vai montāžas panelī. Pievienojiet vienu optisko ieeju tīkla padevei un novadiet astoņas izejas šķiedras uz attiecīgajiem uztvērējiem vai komutācijas punktiem. Nodrošiniet pareizu šķiedru apiešanos, lai izvairītos no mikroliekumiem, un uzturiet savienotāju tīrību, lai samazinātu ievades zudumus. Ievērojiet standarta optisko šķiedru uzstādīšanas praksi un izmantojiet saderīgus vienmoda savienotājus un pievadus.

Ieteikumi

Pirms nodošanas ekspluatācijā pārbaudiet optiskās jaudas budžetu un zudumu rezerves, lai nodrošinātu, ka 1 x 8 sadale atbilst savienojuma prasībām. Ja iespējams, izmantojiet sadalītāju temperatūras kontrolētā iekštelpu vidē un uzglabājiet rezerves ierīces sausā, no putekļiem brīvā vietā.
