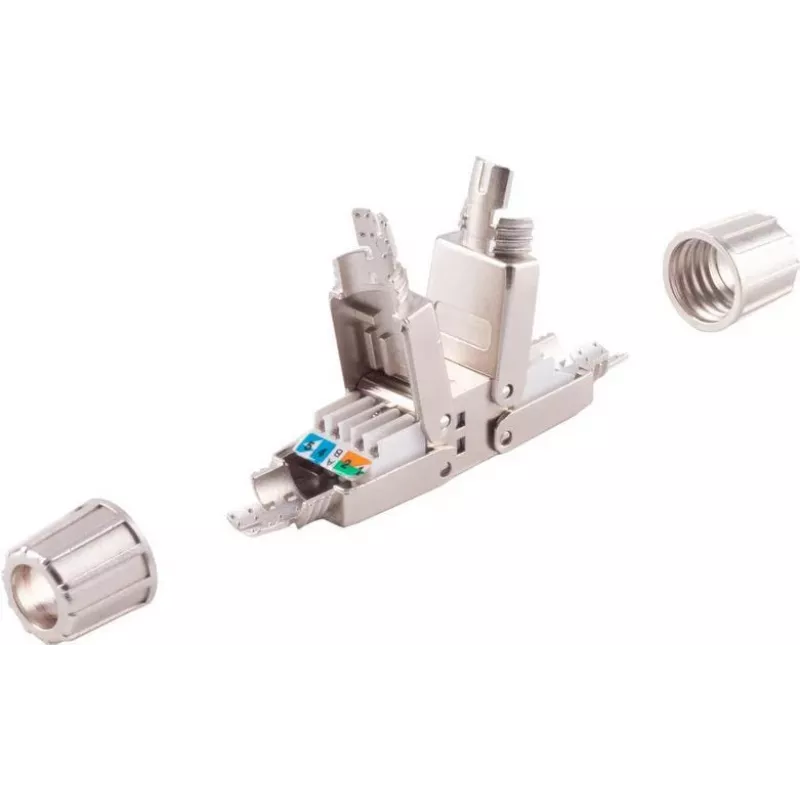

Tīkla savienotājs ShiverPeaks 08-51005 Cat. 6A bezinstrumentu STP RJ45 keystone pieslēgvietām

ShiverPeaks tīkla savienotājs 08-51005 Cat. 6A bezinstrumentu STP ir keystone tipa RJ45 terminācijas risinājums, kas paredzēts ātrai uzstādīšanai uz vietas un produktīviem tīkla jauninājumiem. Tas nodrošina ekranētu (STP) savienojumu, kas atbilst Cat6A veiktspējas prasībām un atbalsta datu pārraides ātrumu līdz 10 Gbps, ja tiek izmantots Cat6A kabeļu sistēmās. Konstrukcija ļauj veikt termināciju bez specializētiem instrumentiem, vienlaikus saglabājot kabeļa ekranējuma nepārtrauktību vidēs, kur svarīga aizsardzība pret elektromagnētiskiem traucējumiem un augstfrekvences veiktspēja.

Priekšrocības

Šis bezinstrumentu Cat. 6A STP savienotājs vienkāršo uzstādīšanu, izmantojot bezinstrumentu terminācijas mehānismu, kas samazina uzstādīšanas laiku un nepieciešamību pēc papildu aprīkojuma. Ekranētā konstrukcija saglabā kabeļa ekranējumu, lai mazinātu elektromagnētiskos traucējumus un šķērsrunas, uzlabojot signāla integritāti ātrdarbīgiem lietojumiem. Savietojamība ar standarta RJ45 keystone un patch paneļa pieslēgvietām nodrošina elastīgu izvietošanu sienas rozetēs un strukturētās kabeļu sistēmas paneļos. Savienotājs ir paredzēts atkārtotai lietošanai lauka apstākļos un atbalsta elektriskos raksturlielumus, kas nepieciešami Cat6A tīkliem.

Piemērots (uzdevumiem / lietošanas gadījumiem)

• Cat6A ekranētu Ethernet kabeļu terminācija RJ45 keystone pieslēgvietās
• Ātra uzstādīšana uz vietas un tīkla jauninājumi objektā
• Patch paneļi un sienas rozetes keystone moduļi komerciālā vai rūpnieciskā vidē
• Vide, kur nepieciešama aizsardzība pret EMI un uzticami 10 Gbps savienojumi

Galvenās specifikācijas

• Kategorija: Cat6A (atbalsta līdz 10 Gbps Cat6A specifikācijas ietvaros)
• Ekranējums: STP (folijas vai pītā ekranējuma nepārtrauktība)
• Terminācijas tips: bezinstrumentu, bez spaiļu savienojuma
• Savienotāja formas faktors: RJ45 keystone saderīgs
• Pielietojums: piemērots horizontālajai kabelēšanai, patch paneļiem un keystone sienas rozetēm
• Vadu atbalsts: standarta vītā pāra Ethernet vadi (AWG diapazons tipisks Cat6A kabeļiem)

Kā lietot

Sagatavojiet ekranēto Cat6A kabeli, noņemot ārējo apvalku, lai atklātu foliju vai pinumu, kā arī pārus atbilstoši savienotāja sagatavošanas rokasgrāmatai. Saglabājiet ekranējuma nepārtrauktību, atlokot drenāžas vadu vai pinumu, kā to prasa savienotāja konstrukcija, pēc tam ievietojiet pārus norādītajās spraugās, ievērojot krāsu kodu. Nofiksējiet vai nospiediet savienotāja vāciņu, lai nostiprinātu vadus; bezinstrumentu mehānisms terminē savienojumus un ieslēdz ekranējuma kontaktu. Visbeidzot ievietojiet keystone moduli sienas rozetē vai patch paneļa pieslēgvietā, līdz tas nofiksējas, un pārbaudiet savienojuma integritāti ar atbilstošu tīkla testeri.

Ieteikumi

Izmantojiet saderīgu ekranētu Cat6A kabeli un nodrošiniet pareizu kabeļa ekranējuma atlocīšanu vai termināciju, lai saglabātu zemējumu un EMI aizsardzību. Pārliecinieties, ka uztverošā keystone pieslēgvieta vai patch panelis nodrošina pareizu ekranējuma zemējumu. Pārbaudiet katru terminēto savienojumu ar Cat6A spējīgu testeri, lai pārbaudītu veiktspēju līdz 10 Gbps un pārbaudītu pāru nepārtrauktību, pāru garumu un atgriezenisko zudumu, ja nepieciešams.
