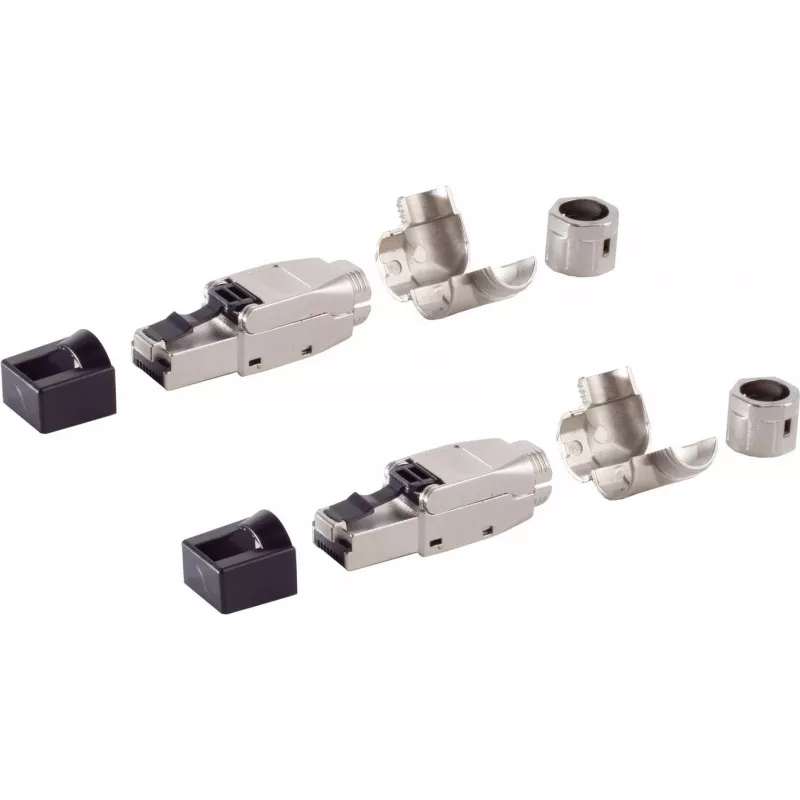

Tīkla savienotājs ShiverPeaks BS08-51003-2 Cat. 6A bezinstrumentu leņķa STP

ShiverPeaks BS08-51003-2 Cat. 6A bezinstrumentu leņķa STP ir ekranēts RJ45 tīkla savienotājs, kas paredzēts Cat6A ekranētai Ethernet kabeļošanai. Tas piedāvā bezinstrumenta terminēšanas procesu un leņķa formas faktoru, kas atvieglo kompaktu kabeļu izvietojumu šaurās vietās. Savienotājs ir paredzēts instalācijām, kur nepieciešami ekranēti kontakti un samazināts liekuma rādiuss, ja standarta taisnie savienotāji nav praktiski.

Priekšrocības

Šis bezinstrumentu STP savienotājs nodrošina ātru un uzticamu terminēšanu bez presēšanas instrumentiem, samazinot uzstādīšanas laiku un specializēta aprīkojuma nepieciešamību. Leņķa dizains samazina slodzi uz kabeļu ievadiem un palīdz uzturēt signāla integritāti šauros korpusos vai montāžas paneļos ar ierobežotu dziļumu. Ekranēta konstrukcija atbalsta iezemētu instalāciju un samazina elektromagnētiskos traucējumus augstākas veiktspējas datu pārraidei.

Piemērots

• Ekranētai Cat6A tīkla kabeļošanai serveru telpās un datu centros
• Pie sienas stiprināmiem keystone paneļiem un seklajiem montāžas paneļiem
• Komerciālā un industriālā vidē, kur nepieciešama EMI aizsardzība
• Šaurai kabeļu izvietošanai aiz plauktiem, slēdžiem un tīkla ierīcēm

Galvenās specifikācijas

• Kategorija: Cat 6A (atbalsta līdz 10 Gbps noteiktos attālumos)
• Savienotāja veids: RJ45 ekranēts (STP)
• Terminācija: bezinstrumentu, ātras ievietošanas dizains
• Orientācija: leņķa, ierobežotas telpas instalācijām
• Ekranējums: pilns metāla/folijas ekranējums, lai nodrošinātu iezemējumu un EMI samazināšanu
• Saderīgie vadītāju veidi: viendzīslas un daudzdzīslu ekranētie vītā pāra kabeļi, kas paredzēti Cat6A

Kā lietot

Sagatavojiet ekranēto Cat6A kabeli, noņemot ārējo apvalku un atsedzot pīto vai folijas ekrānu atbilstoši savienotāja ražotāja ieteiktajam garumam. Atvijiet pārus tikai tik daudz, cik nepieciešams, lai ievietotu vadītājus savienotājā. Ievietojiet vadus, ievērojot savienotāja krāsu kodu, un spiediet līdz galam, kamēr terminēšanas mehānisms nofiksējas; bezinstrumentu dizains nostiprina vadītājus un nodrošina ekrāna kontaktu, kad savienotāja korpuss ir aizvērts vai aizslēgts. Pēc terminācijas pārbaudiet mehānisko noturību un ekrāna un vadītāju nepārtrauktību ar piemērotu testēšanas aprīkojumu.

Ieteikumi

Lai sasniegtu labāko veiktspēju, pārliecinieties, ka kabeļa ekrāns ir pareizi terminēts un savienots ar sistēmas iezemējumu. Lietojiet šo savienotāju kopā ar Cat6A ekranētu kabeļošanu, kas paredzēta 10 Gbps lietojumiem, un pēc uzstādīšanas veiciet tīkla sertifikācijas vai nepārtrauktības testus, lai apstiprinātu signāla integritāti un pareizu ekranēšanu. Nepieļaujiet pārmērīgu kabeļa locīšanu leņķa saskarnē, lai saglabātu veiktspēju.
