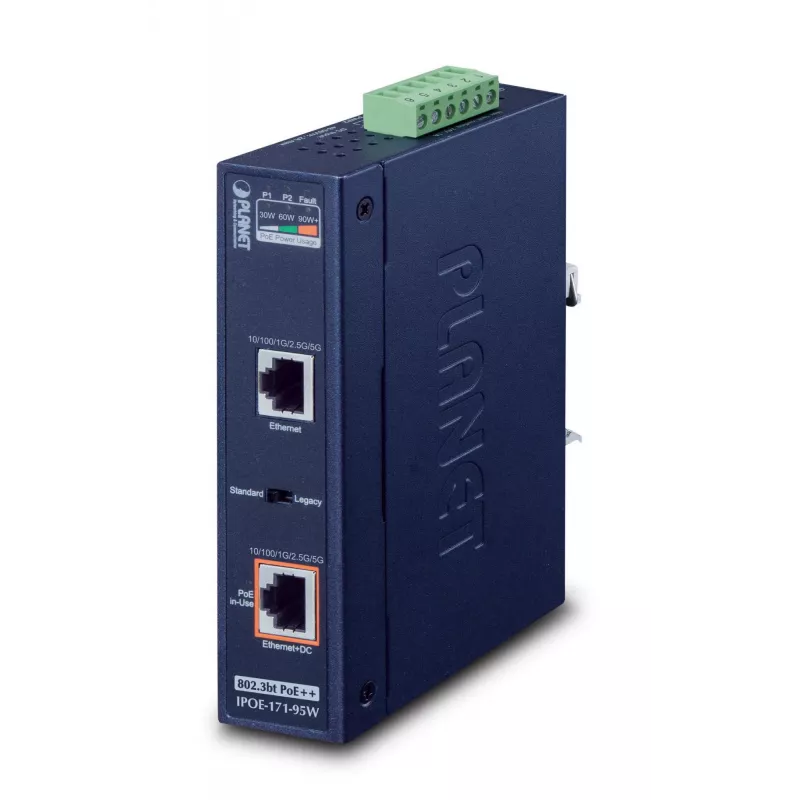

Tīkla slēdzis PLANET IPOE-171-95W Gigabit Ethernet Power over Ethernet

PLANET IPOE-171-95W ir rūpniecisks viena porta 802.3bt Power over Ethernet (PoE++) ievadītājs, kas nodrošina līdz 95 W līdzstrāvas jaudu pa standarta Cat5e/6 vītā pāra kabeļiem, vienlaikus piedāvājot divus 100M/1G/2.5G/5GBASE-T RJ45 vara saskarnes portus ātrdarbīgai datu pārraidei. Ierīce pieņem plašu līdzstrāvas ieejas diapazonu un ir paredzēta rūpnieciskai un transporta videi, kur nepieciešama lielāka jauda pieslēgtajām tīkla ierīcēm.

Priekšrocības

IPOE-171-95W piegādā 95 vatus pa visiem četriem Ethernet kabeļa pāriem, atbalsta mantoto un piespiedu režīmus saderībai ar nestandarta PD, un izmanto 12–48 V līdzstrāvas ieeju ar iebūvētu paaugstināšanu līdz 54 V, lai izvairītos no nepieciešamības pēc īpašiem barošanas avotiem. Tam ir divkārši lieki, maināmas polaritātes līdzstrāvas ieejas, kompakts IP30 metāla korpuss ar DIN-sliedes vai sienas montāžas iespējām un daudzlīmeņu LED indikatori jaudas ievadei un reāllaika PoE jaudas patēriņam, nodrošinot vieglu uzraudzību un uzticamu darbību skarbos apstākļos.

Piemērots

• Tīkla apgaismojuma sistēmām
• Viss-vienā skārienekrāna datoriem
• Attālinātiem digitālās izkārtnes displejiem
• Lieljaudas IP kamerām un bezvadu piekļuves punktiem

Galvenās specifikācijas

• Modelis: PLANET IPOE-171-95W
• PoE standarts: IEEE 802.3bt (saderīgs ar 802.3af/at)
• Maksimālā PoE jauda: 95 W (pa 4 pāru Cat5e/6)
• Datu porti: 2 x RJ-45 (100M/1G/2.5G/5GBASE-T)
• Ieejas spriegums: 12–48 V līdzstrāva (paaugstināts līdz 54 V uz plates)
• Darba temperatūra: -40 līdz 75 °C
• Korpuss: IP30 metāls, DIN-sliedes vai sienas montāža
• Indikatori: Jaudas ievade, PoE jaudas patēriņš (3 līmeņi), kļūdu LED
• Svars: 0.47 kg

Kā lietot

Pievienojiet saderīgu līdzstrāvas barošanas avotu (12–48 V līdzstrāva) liekajiem līdzstrāvas ieejas spailēm, pēc tam pievienojiet Ethernet kabeli no IPOE-171-95W Ethernet+DC porta uz baroto ierīci vai uz IPOE-173S PoE sadalītāju, ja PD nepieciešamas atsevišķas datu un līdzstrāvas izejas. Izmantojiet otro RJ45 portu tīkla augšsaites savienojumam. Ierīce darbojas plug-and-play režīmā bez programmatūras konfigurācijas; izmantojiet režīma slēdzi, lai izvēlētos Legacy vai Force režīmu, barojot nestandarta PD.

Ieteikumi

Lai nodrošinātu uzticamu pilnu 95 W piegādi, izmantojiet Cat5e vai Cat6 kabeļus un turiet kabeļu garumus līdz 100 metriem. Uzraugiet priekšējā paneļa PoE jaudas patēriņa LED indikatorus, lai pārbaudītu jaudas patēriņu, un kritiskās instalācijās izmantojiet divkāršos liekos līdzstrāvas ieejas, lai uzlabotu pieejamību.
