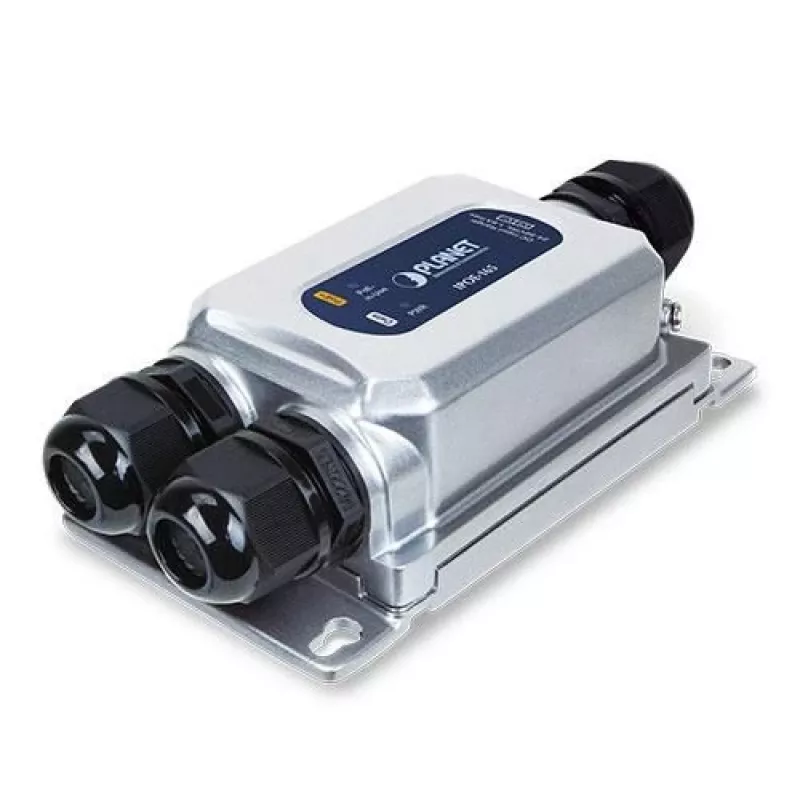

Tīkla slēdzis PLANET IPOE-175 Gigabit Ethernet Power over Ethernet

PLANET IPOE-175 ir rūpnieciskās klases, IP67 aizsardzības klases viena porta 802.3bt PoE++ injektors, kas nodrošina līdz 60 W jaudu caur Gigabit Ethernet savienojumu. Paredzēts ierīcēm, kurām nepieciešama lielāka jauda, tas pārraida gan datus, gan PoE pa vienu UTP kabeli un ir ievietots izturīgā alumīnija korpusā, lai izturētu skarbus āra un rūpnieciskos apstākļus.

Priekšrocības

IPOE-175 nodrošina līdz 60 vatiem PoE jaudu uz Gigabit Ethernet porta, vienlaikus saglabājot atpakaļsaderību ar IEEE 802.3at un 802.3af ierīcēm. Tā IP67 aizsardzības klases alumīnija korpuss ar ūdensnecaurlaidīgu RJ45 savienotāju un ekranētu spraudni nodrošina aizsardzību pret putekļiem, ūdeni, triecieniem, vibrāciju un elektromagnētiskajiem traucējumiem. Injektors atbalsta plašu ieejas sprieguma diapazonu (24–56 V DC) ar iekšējo paaugstināšanu līdz 54 V, ļaujot izmantot kopējos līdzstrāvas barošanas avotus un divkāršās/dublētās barošanas scenārijus. Iebūvētā ±8 kV Ethernet ESD aizsardzība un ±6 kV pārsprieguma aizsardzība palielina sistēmas stabilitāti un aizsargā pievienoto aprīkojumu.

Piemērots

• PTZ un ātrgaitas kupola tīkla kamerām
• Krāsu skārienekrāna VoIP tālruņiem un citiem lieljaudas VoIP gala punktiem
• Vairāku radio vai lieljaudas bezvadu LAN piekļuves punktiem
• Āra PoE IP domofoniem un citām laikapstākļiem izturīgām tīkla ierīcēm

Galvenās specifikācijas

• PoE standarts: IEEE 802.3bt (atpakaļsaderīgs ar 802.3at/af)
• PoE jaudas izvade: līdz 60 W (54 V DC)
• Ethernet porti: 1 Gigabit PoE izejas ports + 1 Gigabit datu ieejas ports (UTP Cat5/5e/6)
• Barošanas ieeja: 24–56 V DC (iekšējā paaugstināšana līdz 54 V)
• Aizsardzības klase: IP67 (alumīnija korpuss, ūdensnecaurlaidīgs RJ45 blīvslēgs)
• Darba temperatūra: -40 līdz 75 °C
• ESD un pārsprieguma aizsardzība: ±8 kV Ethernet ESD, ±6 kV pārsprieguma aizsardzība

Kā lietot

Uzstādiet IPOE-175 piemērotā āra vai rūpnieciskā vietā un pievienojiet atbilstošu 24–56 V DC barošanas avotu injektora līdzstrāvas ieejai. Pievienojiet datu avotu (slēdzi vai maršrutētāju) datu ieejas RJ45 portam un savienojiet PoE izejas RJ45 (caur ūdensnecaurlaidīgo blīvslēgu, ja tas ir uzstādīts) ar baroto ierīci, izmantojot Cat5/5e/6 kabeli. Injektors nodrošinās gan Gigabit Ethernet datus, gan līdz 60 W PoE jaudu pa vienu kabeli līdz 100 m attālumā starp injektoru un PoE PD vai saderīgu PoE++ sadalītāju.

Ieteikumi

Lai nodrošinātu vislabāko veiktspēju āra vai augstu traucējumu vidē, izmantojiet ekranētus Cat5e/6 kabeļus; pārliecinieties, ka pievienotās PD ierīces pieņem 802.3bt/54 V ieeju, un plānojiet jaudas budžetu ar rezervi gariem kabeļu posmiem vai vairākām ierīcēm. Pastāvīgām āra instalācijām pārliecinieties, ka RJ45 blīvslēgs ir pareizi noslēgts un ierīce ir uzstādīta tās norādītajā temperatūras diapazonā.
