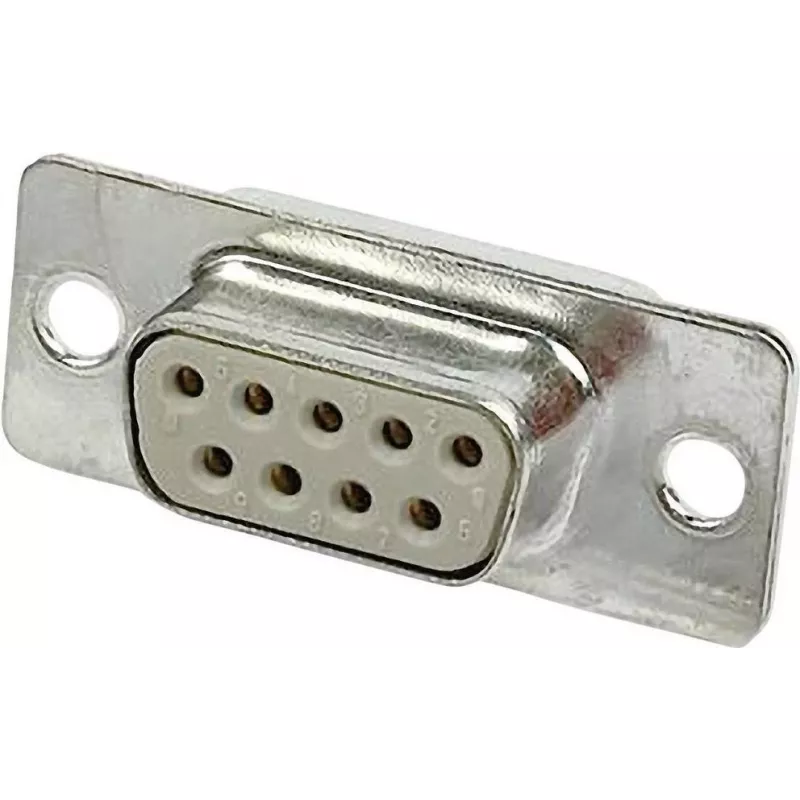

Vada savienotājs Harting 09 67 209 4704 D‑Sub 1, pelēks metālisks, PBT korpuss

Harting 09 67 209 4704 ir D-Sub 1 sievišķā tipa vada savienotājs ar lodēšanas uzgaļa termināli, kas paredzēts signālu un mazjaudas savienojumiem. Savienotājam ir deviņi kontakti D-Sub 1 korpusā, termoplastiskas sveķu (ar stikla šķiedru pildīts PBTP/PBT) korpuss ar pārklātu tērauda apvalku un vara sakausējuma kontaktiem. Tas ir paredzēts maksimālajai strāvai 6,5 A un ir pelēkā metāliskā apdarē. Produkts atbilst RoHS, un tam ir kompakts, viegls dizains (apm. 4,36 g).

Priekšrocības

Savienotājs nodrošina drošus lodēšanas uzgaļa termināļus uzticamai vadu fiksācijai un labam elektriskajam kontaktam. Ar stikla šķiedru pildītais PBTP korpuss nodrošina mehānisko izturību un termisko stabilitāti, savukārt pārklātais tērauda apvalks uzlabo ekranēšanu un mehānisko aizsardzību. Vara sakausējuma kontakti nodrošina pastāvīgu vadītspēju un izturību pret koroziju, kas piemērota tipiskiem rūpnieciskiem un instrumentācijas lietojumiem.

Piemērots

• Signālu un mazjaudas elektroinstalācijai vadības skapjos un instrumentācijā
• Iekārtu paneļos un sadales kārbās, kur nepieciešams D-Sub 1 sievišķais savienotājs
• Vidēs, kur nepieciešami kompakti, RoHS atbilstoši savienotāji

Galvenās specifikācijas

• Ražotājs: Harting, MPN: 09 67 209 4704
• Savienotāja tips: D-Sub 1 (sievišķais)
• Kontakti: 9
• Terminālis: Lodēšanas uzgalis
• Nominālā strāva: 6,5 A
• Korpusa materiāls: Ar stikla šķiedru pildīts polibutilēntereftalāts (PBTP/PBT)
• Apvalks: Pārklāts tērauds (pelēks metālisks)
• Kontaktu materiāls: Vara sakausējums
• Atbilstība: RoHS
• Svars: ~4,36 g

Kā lietot

Sagatavojiet katru vadu, noņemot izolāciju līdz ieteicamajam garumam, ievietojiet vadu lodēšanas uzgalī un uzklājiet lodalvu, lai izveidotu drošu savienojumu. Pēc lodēšanas pārbaudiet katru kontaktu, vai nav lodējuma nepārtrauktības un pareizas mehāniskās fiksācijas. Uzstādiet savienotāju panelī vai savienojuma korpusā saskaņā ar ierīces mehāniskajām instrukcijām un pirms nostiprināšanas nodrošiniet pareizu izlīdzināšanu ar pretējo D-Sub spraudni.

Ieteikumi

Izmantojiet piemērotus lodēšanas instrumentus un kušņus uzticamiem lodējuma savienojumiem un izvairieties no pārmērīga karstuma, lai aizsargātu PBTP korpusu. Pārliecinieties, ka pievienotā ķēde nepārsniedz 6,5 A nominālu, un ievērojiet standarta zemēšanas/ekranēšanas praksi labākai signāla integritātei.
