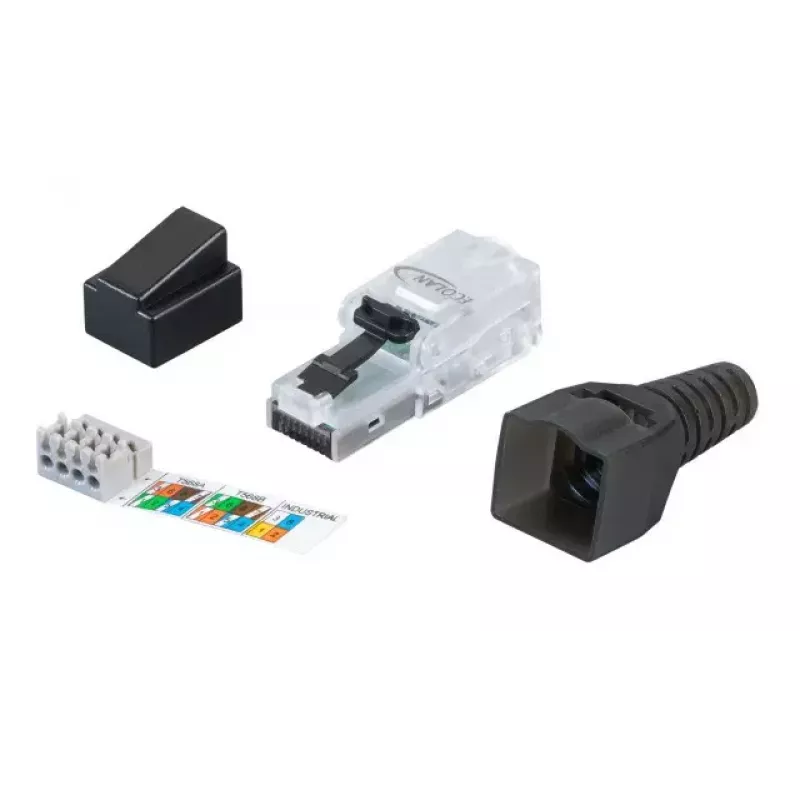

Vada savienotājs RJ-45 EFB Elektronik 88035UTP.1 Melns

EFB Elektronik 88035UTP.1 vada savienotājs ir melns RJ45 spraudnis, kas paredzēts uzticamiem Ethernet savienojumiem. Tas apvieno zemu kontaktu pretestību un IDC spailes, lai nodrošinātu stabilu elektrisko kontaktu instalācijas kabeļiem ar diametru līdz 9 mm un vadiem no AWG22 līdz AWG27. Savienotājs ir vīrišķā tipa RJ45 un ir piemērots standarta tīkla kabeļu instalācijām, kur nepieciešama ātra, bez instrumentiem veicama montāža.

Priekšrocības

Savienotājs piedāvā bez instrumentiem veicamu montāžu ar IDC tehnoloģiju, kas paātrina uzstādīšanu, vienlaikus saglabājot nemainīgu kontaktu kvalitāti. Ļoti zema kontaktu pretestība uzlabo signāla pārraidi un samazina zudumus. Kompaktais melnais korpuss un saderība ar izplatītiem kabeļu izmēriem padara to praktisku plašam tīkla instalāciju klāstam.

Piemērots

• Ethernet komutācijas kabeļiem un uz vietas veicamām kabeļu gala apstrādēm
• Tīkla remontiem un lauka instalācijām, kur nepieciešama ātra montāža
• Instalācijām, kurās izmanto masīvus vai dzīslu vadus AWG22–AWG27 ar ārējo diametru līdz 9 mm

Galvenās specifikācijas

• Zīmols: EFB Elektronik
• Modelis / MPN: 88035UTP.1
• EAN: 4049759157029
• Savienotāja tips: RJ45, vīrišķais
• Montāža: bez instrumentiem, IDC spailes
• Atbalstītie vadu izmēri: AWG22–AWG27
• Maksimālais kabeļa ārējais diametrs: līdz 9 mm
• Krāsa: Melna

Lietošana

Noņemiet kabeļa apvalku ieteicamajā garumā, izlīdziniet atsevišķos vadus atbilstoši izvēlētajam vadu izkārtojuma standartam un ievietojiet kabeli RJ45 spraudnī, līdz tas pilnībā iegulst. Izmantojiet iebūvēto IDC mehānismu, lai noslēgtu vadus bez papildu instrumentiem, nodrošinot, ka katrs vads ir pilnībā iespiests savā kontaktā. Vizuāli pārbaudiet montāžu un, ja pieejams, pārbaudiet savienojumu ar atbilstošu tīkla testēšanas aprīkojumu.

Ieteikumi

Lai nodrošinātu uzticamu darbību, izmantojiet kabeļus noteiktajā diametra un vadu izmēra diapazonā (AWG22–AWG27, līdz 9 mm). Ievērojiet standarta vadu izkārtojuma shēmas (T568A/T568B) un pēc montāžas pārbaudiet savienojumus. Izvairieties no pārmērīgas mehāniskas slodzes uz savienotāju un galīgo kabeļa trasi, lai saglabātu zemu kontaktu pretestību un pārraides kvalitāti.
