Vadāms komutators PLANET IP30 DIN-sliedes L2+ 4 portu Gigabit Ethernet

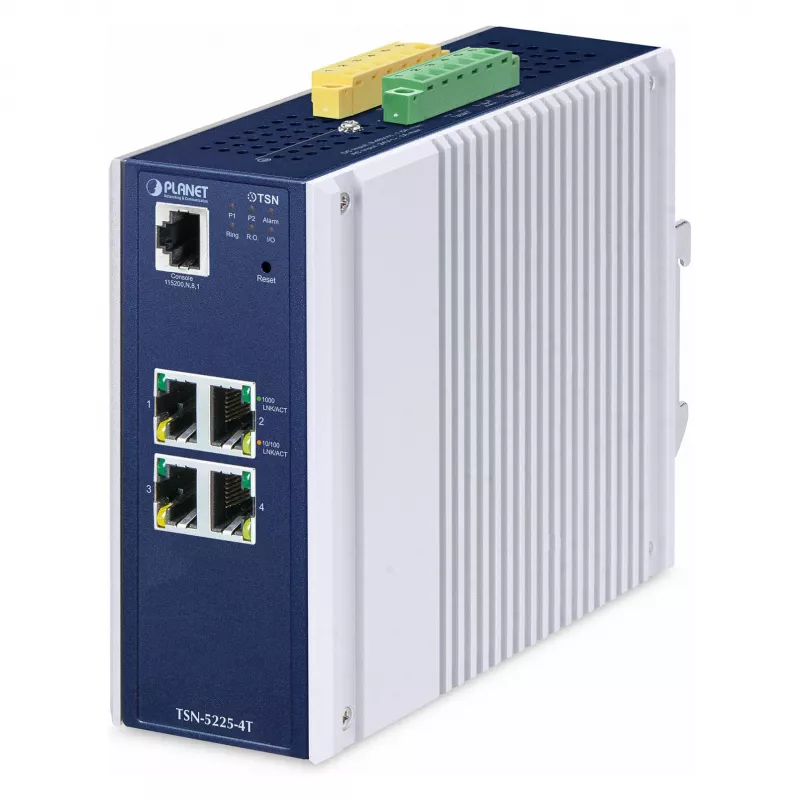

PLANET TSN-5225-4T ir rūpnieciskas klases IP30 metāla korpusā ievietots 2. slāņa+ vadāms TSN Ethernet komutators ar četriem 10/100/1000BASE-T RJ45 portiem. Paredzēts skarbām vidēm, tas darbojas no -40 līdz 75 °C un atbalsta montāžu uz DIN-sliedes vai pie sienas. Komutators ievieš laikjutīgo tīklošanu (TSN) un IEEE 1588 PTPv2, lai nodrošinātu zema latentuma, laika sinhronizētu saziņu rūpnieciskajai automatizācijai, telekomunikācijām, 5G, video straumēšanai un VR/AR lietojumiem.

Priekšrocības

TSN-5225-4T garantē augstas prioritātes datplūsmas piegādi no gala līdz galam ar ārkārtīgi zemu latentumu un aparatūrā balstītu IEEE 1588v2 laikspiedogu. Tas atbalsta pilnu TSN standartu kopu (tostarp IEEE 802.1AS-REV, 802.1Qbv, 802.1Qbu, 802.3br, 802.1Qci un 802.1CB) un nodrošina lieku gredzena aizsardzību (ITU-T G.8032 ERPS), MSTP, lieku barošanas ieeju un ātru atjaunošanu (līdz 10 ms) kritiskiem tīkliem. Ierīce piedāvā visaptverošu 2.–4. slāņa drošību (ACL, 802.1X, DHCP snooping, IP Source Guard, DAI), Modbus TCP integrāciju SCADA/HMI, kā arī vairākas pārvaldības saskarnes (Web, konsole, Telnet, SNMPv3).

Piemērots

• Rūpnieciskajai automatizācijai un ražotņu tīkliem
• Telekomunikāciju, mobilo sakaru operatoru Ethernet un 5G piekļuves tīkliem
• Reāllaika video straumēšanai (4K/8K) un VR/AR sistēmām
• SCADA un HMI integrācijām, izmantojot Modbus TCP
• Sadalītām sistēmām, kam nepieciešama precīza laika sinhronizācija

Galvenās specifikācijas

• Modelis: TSN-5225-4T
• Komutatora tips: Vadāms 2. slānis+
• Porti: 4 x 10/100/1000BASE-T RJ45
• Pārslēgšanas jauda: 8 Gbit/s
• Tīklošanas standarti: IEEE 802.1p/Q, 802.1AS, 802.1Qbv, 802.1Qbu, 802.3br, IEEE 1588 (PTPv2), MSTP, G.8032 ERPS
• Barošanas ieeja: DC 9–48 V (atbalstīta lieka ieeja)
• Darba temperatūra: -40 līdz 75 °C
• Izmēri/korpuss: IP30 metāla korpuss; montāža uz DIN-sliedes vai pie sienas
• Svars: 0,962 kg
• Krāsa: Zils / Alumīnijs
• Drošība: ACL L2–L4, 802.1X, DHCP snooping, IP Source Guard, Dynamic ARP Inspection

Lietošana

Uzstādiet TSN-5225-4T uz DIN-sliedes vai pie sienas piemērotā skapī un pieslēdziet līdzstrāvas barošanas ieejas (9–48 V) ar lieku barošanu, ja nepieciešams. Pievienojiet ierīces četriem Gigabit RJ45 portiem un konfigurējiet TSN, IEEE 1588 PTP, VLAN, QoS un drošības politikas, izmantojot iebūvēto Web GUI, konsoli/Telnet vai SNMPv3. Izmantojiet Modbus TCP integrācijai ar SCADA/HMI sistēmām, lai attālināti uzraudzītu porta, DI/DO un ierīces statusu. Gredzena topoloģijām iespējojiet ERPS ātrai atjaunošanai un konfigurējiet MSTP, kur nepieciešams.

Ieteikumi

Lai iegūtu uzticamu laikjutīgu veiktspēju, iespējojiet IEEE 1588 PTP kopā ar TSN plānošanu (802.1Qbv) un izmantojiet aparatūras laikspiedogu. Novietojiet komutatoru stabilā temperatūras vidē norādītajā diapazonā un izmantojiet lieku barošanu un ERPS gredzena topoloģiju kritiskiem uzstādījumiem. Regulāri uzraugiet ierīci, izmantojot SNMPv3 vai PLANET UNI-NMS, lai atklātu kļūmes un saņemtu SMTP/SNMP slazdu paziņojumus.
