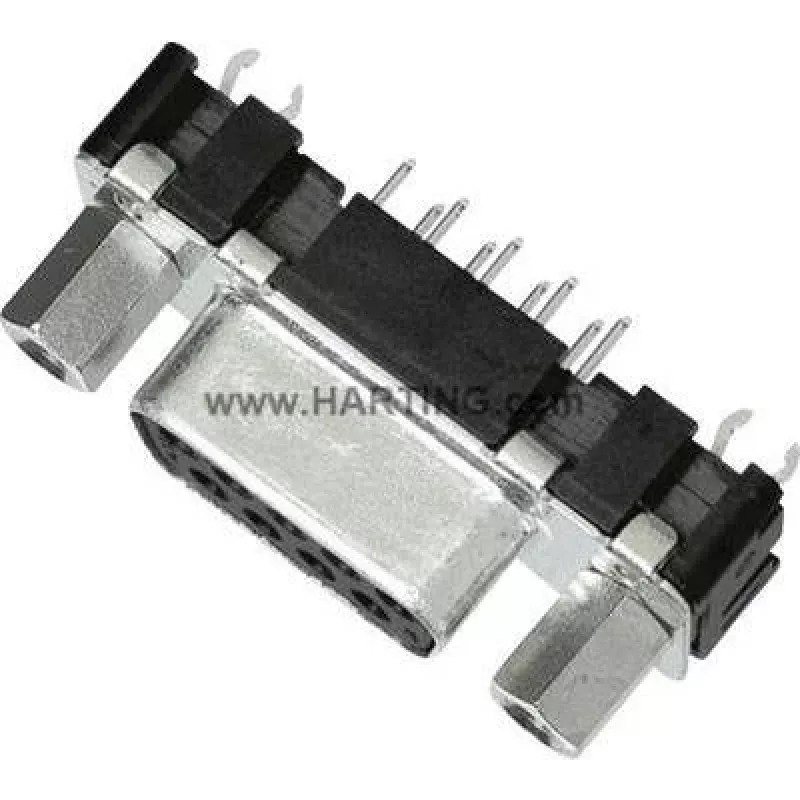

Vadu savienotājs D-Sub 2 Harting 09 66 251 6513

Vadu savienotājs D-Sub 2 Harting 09 66 251 6513 ir sievišķais D-Sub 2 savienotājs, kas paredzēts vadu terminēšanai elektroniskos mezglos. Izgatavots no stikla šķiedras pildīta polibutilēntereftalāta (PBTP) ar pārklāta tērauda komponentiem un vara sakausējuma kontaktiem, tas nodrošina kompaktu, RoHS saderīgu risinājumu signālu savienojumiem ar nominālo strāvu 6,5 A un 15 kontaktiem. Savienotājs ir melnā un metāliskos toņos, un tā vieglā konstrukcija sver apmēram 11 g.

Priekšrocības

Harting 09 66 251 6513 apvieno izturīgu termoplastmasas korpusu ar pārklāta tērauda stiprinājumiem mehāniskajai izturībai un vara sakausējuma kontaktiem uzticamai elektrovadītspējai. Tā kompaktais D-Sub 2 izmērs un 15 kontaktu konfigurācija ir piemērota ierobežotas vietas apstākļiem, vienlaikus saglabājot 6,5 A nominālo strāvu. Produkts ir RoHS saderīgs un viegls, atvieglojot apstrādi un uzstādīšanu.

Piemērots

• Vadu terminēšanai vadības paneļos un instrumentācijā
• Signālu savienojumiem rūpnieciskajās un sakaru iekārtās
• D-Sub 2 sievišķā savienotāja interfeisu nomaiņai vai remontam

Galvenās specifikācijas

• Ražotājs: Harting
• Ražotāja daļas numurs (MPN): 09 66 251 6513
• EAN: 2050000253331
• Savienotāja tips: D-Sub 2, sievišķais
• Kontaktu skaits: 15
• Nominālā strāva: 6,5 A
• Korpusa materiāls: Stikla šķiedras pildīts PBTP (termoplastiskie sveķi)
• Kontaktu materiāls: Vara sakausējums
• Citi materiāli: Pārklāta tērauda komponenti
• Atbilstība: RoHS
• Svars: ~11 g

Lietošanas instrukcija

Sagatavojiet un noņemiet vadu izolāciju atbilstoši nepieciešamajam vada garumam un terminēšanas metodei D-Sub 2 savienotājam. Ievietojiet vadus norādītajās kontaktu pozīcijās un nostipriniet tos, ievērojot ražotāja ieteikto presēšanas vai lodēšanas procedūru konkrētajam savienotāja variantam. Nostipriniet savienotāju panelī vai kabeļu komplektā, izmantojot pārklāta tērauda stiprinājumus, lai nodrošinātu mehānisko stabilitāti un pareizu savienošanu ar atbilstošo spraudni.

Ieteikumi

Pārliecinieties, ka vadu izmēri un izolācijas veidi ir saderīgi ar savienotāja kontaktu specifikācijām un 6,5 A nominālo strāvu. Ievērojiet ESD piesardzības pasākumus, rīkojoties ar kontaktiem, un pārbaudiet pareizu mehānisko stiprinājumu, lai novērstu periodiskus savienojumus vibrācijai pakļautās vidēs.
