Vadu savienotājs METZ CONNECT 130B23-E

METZ CONNECT 130B23-E vadu savienotājs ir modulāra Cat.6A RJ45 gala uzgalis Keystone 90° kabeļa padeves formātā. Tam ir ciets, viendaļīgs atkārtoti lietojams korpuss, kas apstrādāts ar cinka liešanu, un tas ir paredzēts uzstādīšanai bez īpašiem instrumentiem. Ierīce atbalsta gan cietos (AWG 26/1 līdz 22/1), gan vītos (AWG 26/7 līdz 22/7) vadus, izmantojot izolācijas pārvietošanas savienotājus (IDC), un ir sertificēta Cat.6A veiktspējai līdz EA klasei.

Priekšrocības

Savienotājs piedāvā instrumentu neprasaīgu montāžu ar stiepes samazinājumu, kas tieši nofiksējas uz pildītāja vāciņa, un ietver inteliģentu kabeļa vadību pildītāja vāciņā, lai pielāgotu stipri savītus kabeļus. Vadītāju piešķiršana T568A un T568B ir uzdrukāta uz pildītāja vāciņa. Komponents ir pārbaudīts un sertificēts GHMT, un atbilst attiecīgajiem Cat.6A veiktspējas standartiem, atbalstot 10 GBit Ethernet, Remote Powering (PoE, PoE+ un UPoE) un HDBaseT.

Piemērots

• Cat6 / Cat6e / Cat6A vīto pāru tīkla kabeļu gala apdarei
• 10 GBit Ethernet instalācijām (IEEE 802.3an)
• Risinājumiem, kam nepieciešama PoE, PoE+ vai UPoE energoapgāde caur Ethernet
• HDBaseT signāla pārraidei un strukturēto kabeļu paneļiem

Galvenās specifikācijas

• Modelis: METZ CONNECT 130B23-E (BTR)
• Tips: Modulārs Cat.6A RJ45 gala uzgalis, Keystone, 90° padeve
• Vadu saderība: AWG 26/1 līdz 22/1 (cietie), AWG 26/7 līdz 22/7 (vītie)
• Korpuss: viendaļīgs, cinka liešanas apstrādāts, atkārtoti lietojams
• Standarti un testēšana: GHMT Cat.6A re-embedded PVP sertificēts; komponentu testēšana atbilstoši ISO/IEC 11801 Ed.2.2, DIN EN 50173-1, TIA/EIA-568-C.2 un IEC 60603-7-51; atbilstības klase EA līdz 500 MHz; komponents pārbaudīts līdz 600 MHz, savienojums līdz 800 MHz
• Atbalstītie pakalpojumi: 10 GBit Ethernet, PoE / PoE+ / UPoE, HDBaseT
• Krāsa: sudraba
• Daudzums iepakojumā: 10 gab. iepakojumā

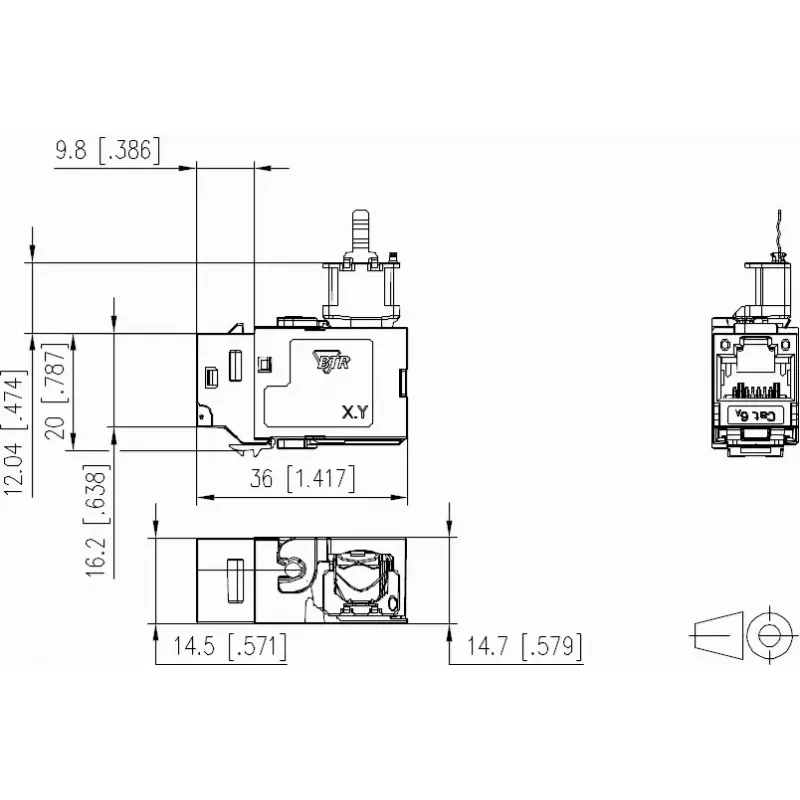

• Izmēri (produkts): platums 14,7 mm, dziļums 36 mm, augstums 32 mm
• RoHS: atbilstošs

Lietošana

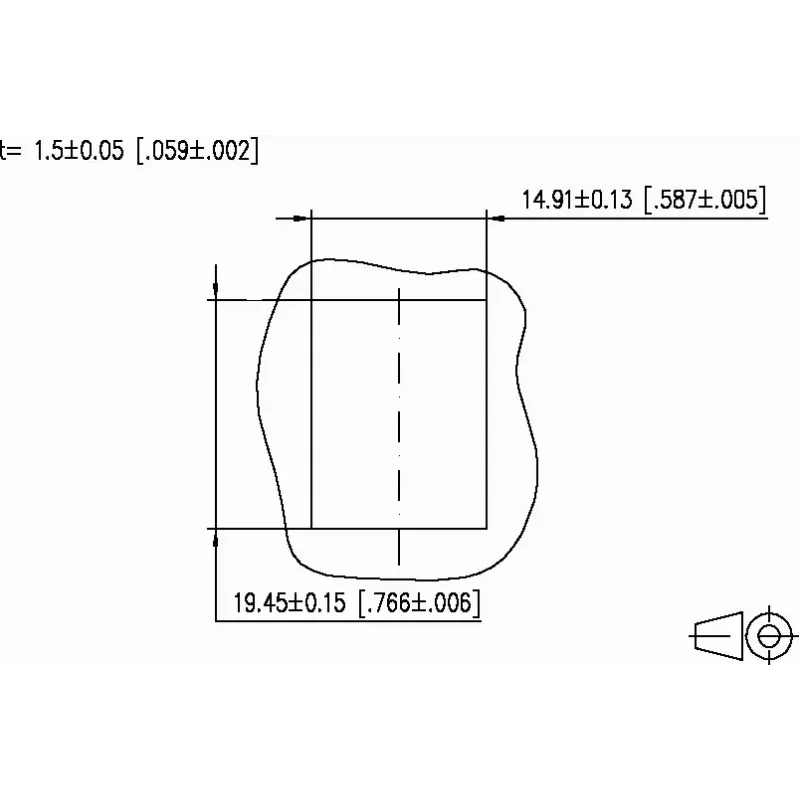

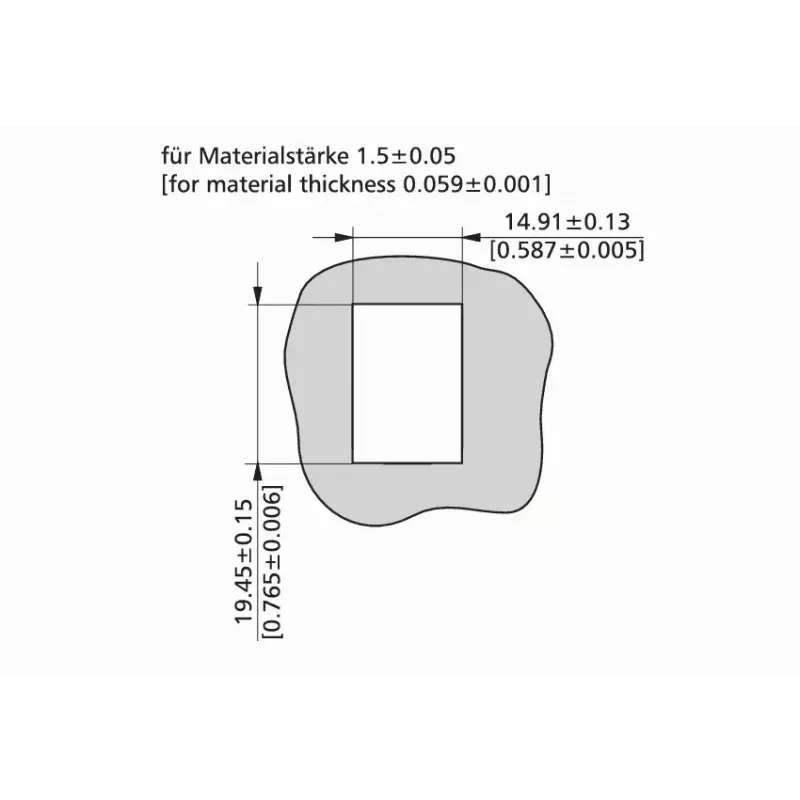

Sagatavojiet Cat6/6e/6A kabeli, noņemot ārējo apvalku, lai atsegtu vītos pārus. Atvijiet pārus tikai tik daudz, cik nepieciešams ievietošanai, un ievērojiet uz pildītāja vāciņa uzdrukāto vadītāju piešķiršanu T568A vai T568B. Ievietojiet atsevišķos vadītājus IDC spraugās un nospiediet pildītāja vāciņu, lai pabeigtu vadītājus; stiepes samazinājums nofiksējas uz pildītāja vāciņa drošai nostiprināšanai. Pēc gala apdares ievietojiet Keystone moduli attiecīgajā ielāpu panelī, priekšējā panelī vai kontaktligzdas atverē 90° orientācijā kabeļa padevei.

Ieteikumi

Lai nodrošinātu uzticamu veiktspēju, izmantojiet norādītajos vadu izmēros (AWG 26–22), ievērojiet uzdrukātās T568A/T568B piešķires un izvairieties no pāru pārmērīgas atvijšanas. Pārliecinieties, ka savienotājs tiek izmantots instalācijās, kas atbilst Cat.6A kanāla/savienojuma prasībām, un pārbaudiet gala apdari ar atbilstošu testēšanas aprīkojumu.
