Vada savienotājs BTR NETCOM 130863-02-E

BTR NETCOM 130863-02-E vada savienotājs ir kompakts montāžas savienotājs 8 vadu vara datu kabeļiem līdz Cat.7A. Tas nodrošina FA klases veiktspēju līdz 1000 MHz (savienojumā ar Cat.7A kabeļiem) un atbalsta 10 GBit Ethernet. Savienotājam ir IP67 aizsardzības korpuss, ja to lieto ar piemērotiem kabeļiem, uzlabots trīsdaļīgs cinka liešanas korpuss, kas piemērots rūpnieciskai lietošanai, un kompaktas formas faktors (diametrs 16,8 mm × garums 64 mm). To pārdod atsevišķi un tas paredzēts vara datu kabeļu savienošanai, pagarināšanai, remontam vai pārvietošanai.

Priekšrocības

Savienotājs ir GHMT sertificēts atbilstoši ISO/IEC 11801 Ed.2.2:2011-06 un IEC 61156-5 Ed.2.1:2012-12 standartiem un atbilst FA klases prasībām līdz 1000 MHz. Tas atbalsta Power over Ethernet (PoE, PoE+ un UPoE) un IEEE 802.3an 10 GBit darbību. Trīsdaļīgais cinka liešanas korpuss integrē vairoga savienojumu un stiepes samazināšanu, piedāvā IP67 aizsardzību kombinācijā ar piemērotiem kabeļiem un nodrošina vienkāršu, ātru montāžu bez īpašiem instrumentiem.

Piemērots

• Cat.6A / Cat.7A vara datu kabeļu montāžai uz lauka
• 8 vadu datu kabeļu savienošanai, pagarināšanai, remontam vai pārvietošanai
• Rūpnieciskā Ethernet un tīkla instalācijām, kur nepieciešama IP67 aizsardzība
• Lietojumiem, kam nepieciešama PoE, PoE+ vai UPoE barošanas padeve

Galvenās specifikācijas

• Modelis: BTR NETCOM 130863-02-E
• Veiktspēja: FA klase līdz 1000 MHz (ar Cat.7A kabeli)
• Standarti: ISO/IEC 11801 Ed.2.2:2011-06 (GHMT sertificēts), IEC 61156-5 Ed.2.1:2012-12
• Ethernet: 10 GBit (IEEE 802.3an)
• PoE: Savietojams ar PoE, PoE+ un UPoE
• Korpuss: uzlabots cinka liešanas, trīs daļas
• Aizsardzība: IP67 (ja lieto ar atbilstošiem kabeļiem)

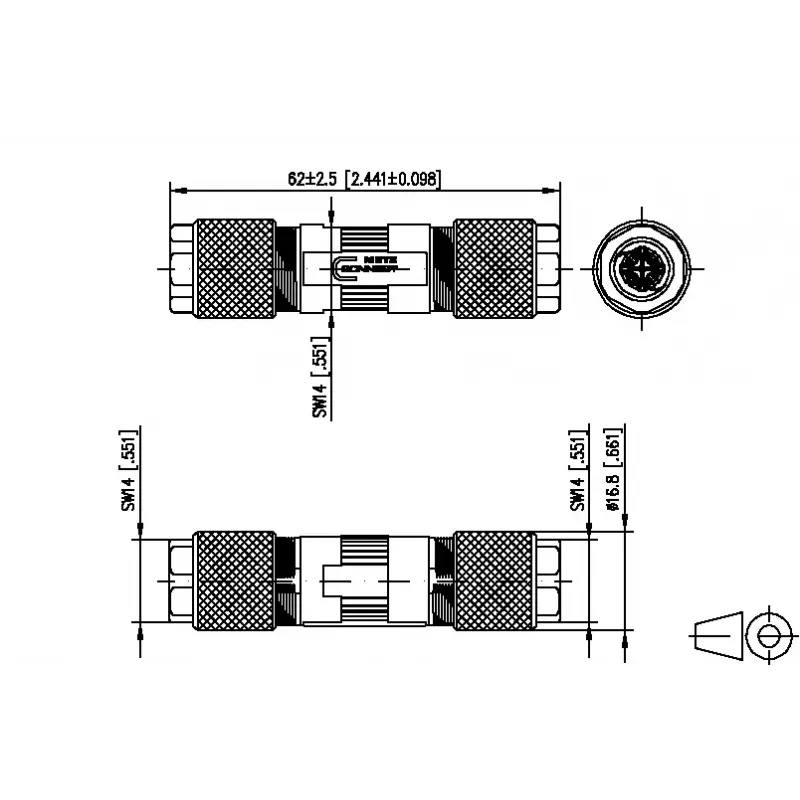

• Izmēri: diametrs 16,8 mm × garums 64 mm
• Kabeļu savietojamība: kopējais diametrs 5,0–9,7 mm
• Vadītāju savietojamība: ciets AWG 24/1 līdz 22/1 (0,5–0,64 mm), vīts AWG 24/7 līdz 22/7 (0,61–0,76 mm); vadītāja diametrs līdz 1,6 mm
• Montāža: izolācijas pārvietošanas savienotāji (IDC); nav nepieciešami īpaši instrumenti
• Materiāla piezīme: nerūsējošā tērauda komponenti, kā norādījis ražotājs

Kā lietot

Sagatavojiet kabeli, noņemot ārējo apvalku līdz vajadzīgajam ievietošanas garumam, nodrošinot, ka kopējais kabeļa diametrs ir 5,0–9,7 mm robežās un vadītāju diametri atbilst norādītajiem diapazoniem. Ievietojiet atsevišķus vadītājus izolācijas pārvietošanas savienotājos (IDC) atbilstoši nepieciešamajai elektroinstalācijas shēmai (saglabājiet pāru secību un vijumu pēc vajadzības). Samontējiet trīs korpusa daļas, lai iesaistītu vairoga savienojumu un stiepes samazināšanu, pēc tam nostipriniet korpusu, lai panāktu IP67 aizsardzību ar atbilstošu kabeli. Standarta montāžai nav nepieciešami īpaši instrumenti; ievērojiet ražotāja montāžas instrukcijas griezes momenta vērtībām un blīvēšanas procedūrai.

Ieteikumi

Izmantojiet savienotāju tikai ar saderīgiem Cat.7A (vai piemērotiem Cat.6A) vara kabeļiem ar kopējo diametru no 5,0 līdz 9,7 mm. Pirms montāžas pārbaudiet vadītāju izmērus un nodrošiniet pareizu pāru secību un vairoga nepārtrauktību FA klases veiktspējai un uzticamai 10 GBit darbībai. Lai iegūtu IP67 aizsardzību, uzstādiet ar saderīgiem blīvētiem kabeļiem un pārliecinieties, ka blīves ir pareizi ievietotas.
