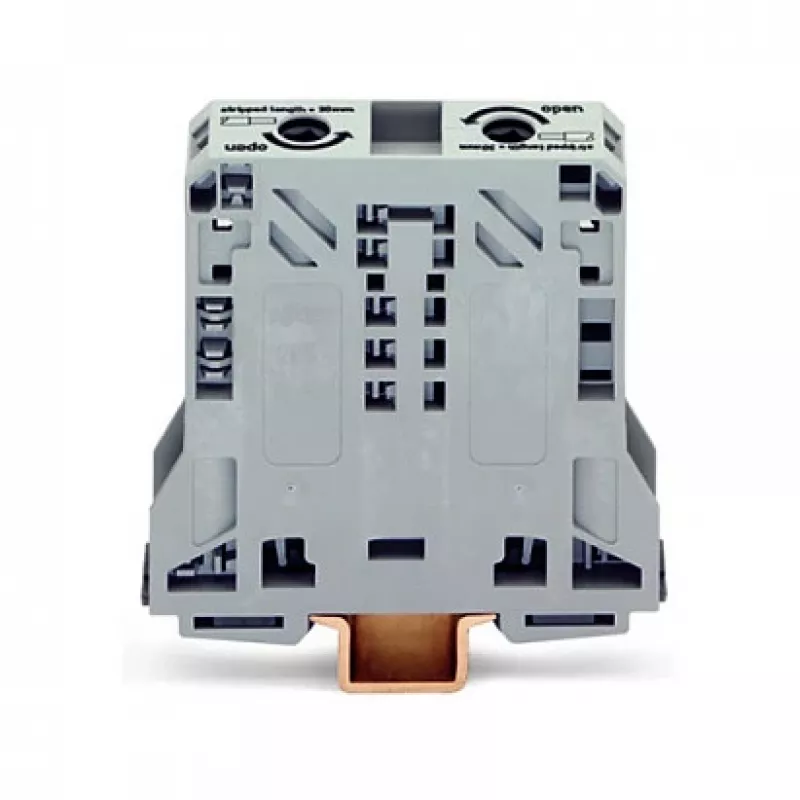

WAGO 285-150 CAGE CLAMP Power Terminal Block, 1-Potential, 2-Connection, 10-50 mm², Gray, DIN-rail 35

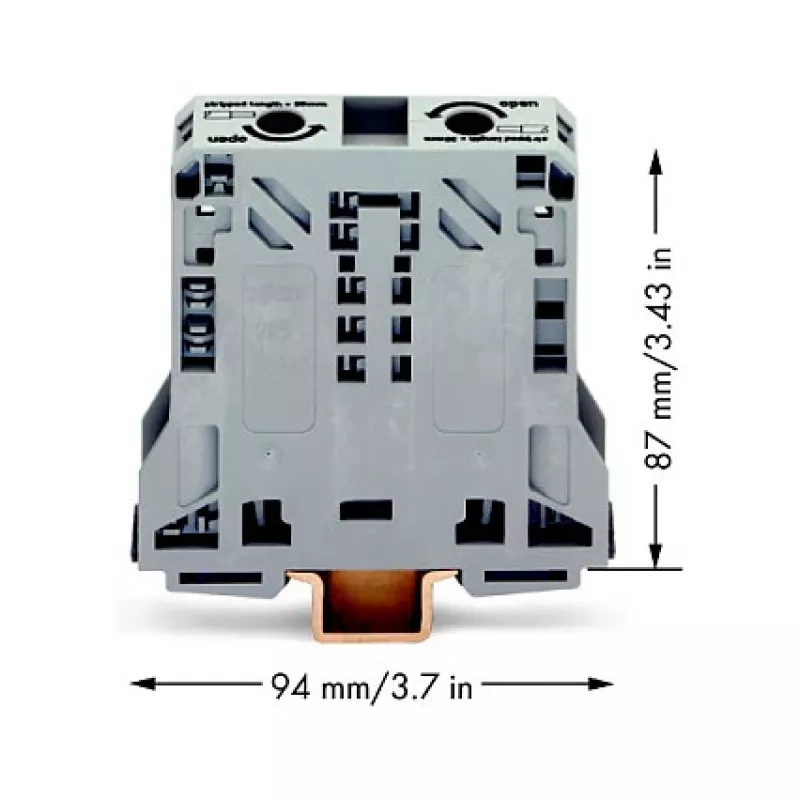

WAGO 285-150 ir augstas veiktspējas CAGE CLAMP® Power spaiļu bloks, kas paredzēts uzticamiem un drošiem elektriskiem savienojumiem prasīgā rūpnieciskā vidē. Ar nominālo spriegumu 1000 V un nominālo strāvu 150 A šis spaiļu bloks ir ideāli piemērots jaudas sadalei un vadības lietojumiem. Tā kompaktie izmēri (20 mm platums, 94 mm augstums, 87 mm dziļums) ietaupa vērtīgu vietu uz DIN-rail 35.

Priekšrocības

• CAGE CLAMP® Power savienojuma tehnoloģija nodrošina ātru, vibrāciju izturīgu un bezapkopju vadu pieslēgšanu.
• Pieņem vadītājus no 10 līdz 50 mm² (cietie/dzīslu) un 16 līdz 50 mm² (smalkdzīslu), aptverot plašu vadu izmēru klāstu.
• Nominālais impulsa spriegums 8 kV un piesārņojuma pakāpe 3 nodrošina robustu darbību skarbos apstākļos.
• Poliamīda (PA 66) izolācijas materiāls ar UL94 V-0 degamības klasi garantē augstu drošību.
• Sānu ievades vadu pieslēgšana vienkāršo uzstādīšanu un samazina lieces spriegumu uz vadītājiem.

Piemērots

• Jaudas sadales paneļiem
• Vadības skapjiem
• Rūpnieciskās automatizācijas sistēmām
• Enerģijas apgādes tīkliem

Galvenās specifikācijas

• Potenciālu skaits: 1
• Savienojuma punktu skaits: 2
• Savienojuma tehnoloģija: CAGE CLAMP® Power
• Vadītāja izmērs (cietie/dzīslu): 10 - 50 mm² (8 - 1/0 AWG)
• Vadītāja izmērs (smalkdzīslu): 16 - 50 mm² (6 - 1/0 AWG)
• Nominālais spriegums (EN): 1000 V
• Nominālā strāva (EN): 150 A
• Nominālais impulsa spriegums: 8 kV
• Piesārņojuma pakāpe: 3
• Izolācijas materiāls: Poliamīds (PA 66)
• Krāsa: Pelēka
• Montāžas veids: DIN-rail 35
• Darba temperatūra: -35 ... +85 °C
• Noņemšanas garums: 28 - 30 mm
• Vadu pieslēgšanas veids: Sānu ievade
• Līmeņu skaits: 1
• Degamības klase: UL94 V-0
• Apstiprinājumi: UL, CSA, VDE, GL

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, izmantojiet WAGO marķēšanas piederumus un atbilstošus gala kronšteinus. Ievērojiet pareizu noņemšanas garumu (28-30 mm) un griezes momenta iestatījumus saskaņā ar ražotāja norādījumiem.
