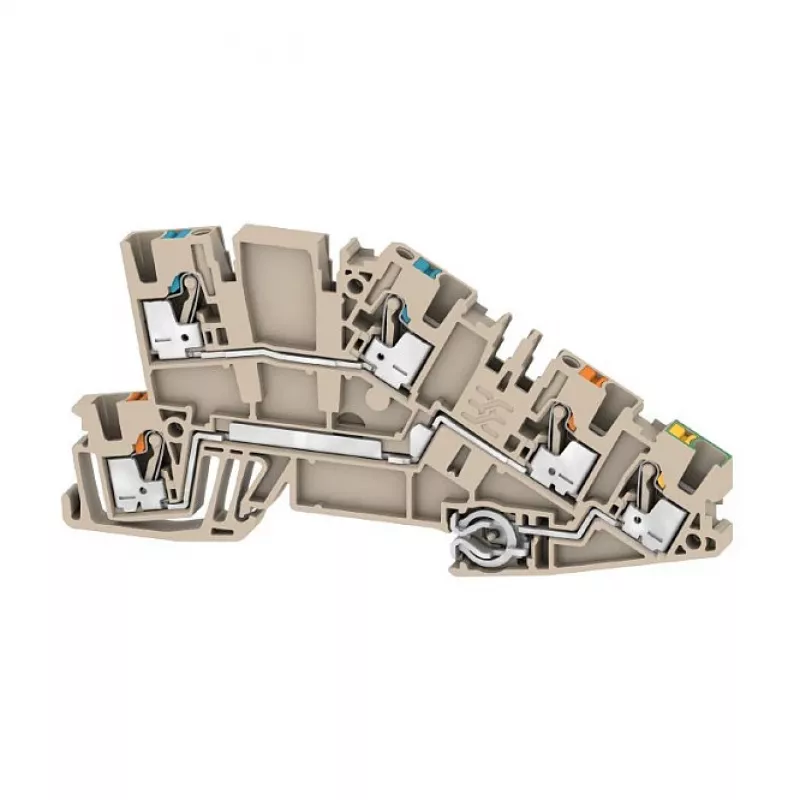

Weidmüller AITB 2.5 N-L-PE Installation Terminal Block 2669020000

Weidmüller AITB 2.5 N-L-PE ir augstas kvalitātes instalācijas spaiļu bloks, kas paredzēts uzticamiem un drošiem elektriskiem savienojumiem rūpnieciskās un ēku instalācijās. Šis trīs potenciālu spaiļu bloks apvieno N, L un PE funkcijas vienā kompaktā vienībā, vienkāršojot vadu un ietaupot vietu uz DIN sliedes.

Priekšrocības

Izmantojot PUSH IN savienojuma tehnoloģiju, AITB 2.5 N-L-PE nodrošina ātru, bezinstrumentu vadu, samazinot uzstādīšanas laiku un darbaspēka izmaksas. Wemid izolācijas materiāls nodrošina izcilu termisko un mehānisko izturību, garantējot ilgtermiņa darbību pat prasīgos apstākļos. Skaidra krāsu kodēšana (pelēks korpuss, zils N, zaļš/dzeltens PE) samazina vadu kļūdas un uzlabo drošību.

Piemērots

• Rūpnieciskie vadības paneļi
• Ēku automatizācijas sistēmas
• Sadalnes
• Apgaismojuma un jaudas ķēdes, kurām nepieciešama N, L un PE pieslēgšana

Galvenie tehniskie parametri

• Savienojuma tehnoloģija: PUSH IN
• Potenciālu skaits: 3 (N, L, PE)
• Savienojumu skaits: 6 (2x N, 2x L, 2x PE)
• Nominālais šķērsgriezums: 2,5 mm²
• Nominālais spriegums (IEC): 400 V
• Nominālā strāva (IEC): 24 A
• Nominālais impulsa izturības spriegums: 4 kV
• Piesārņojuma pakāpe: 3
• Izolācijas materiāls: Wemid (PA 66)
• Montāžas veids: TS 35 DIN sliede
• Darba temperatūra: -50 °C līdz +120 °C
• Noņemšanas garums: 10 mm
• Saspiešanas diapazons (elastīgs ar uzgali): 0,5 - 2,5 mm²
• Saspiešanas diapazons (elastīgs bez uzgaļa): 0,5 - 2,5 mm²
• Saspiešanas diapazons (ciets): 0,5 - 4 mm²
• AWG diapazons: AWG 20 - AWG 12
• Krāsa: Pelēks (korpuss), Zils (N), Zaļš/Dzeltens (PE)
• Standarti: IEC 60947-7-1

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, izmantojiet kopā ar Weidmüller marķēšanas sistēmām un piederumiem. Ievērojiet ražotāja norādījumus par noņemšanas garumu un griezes momenta iestatījumiem.
