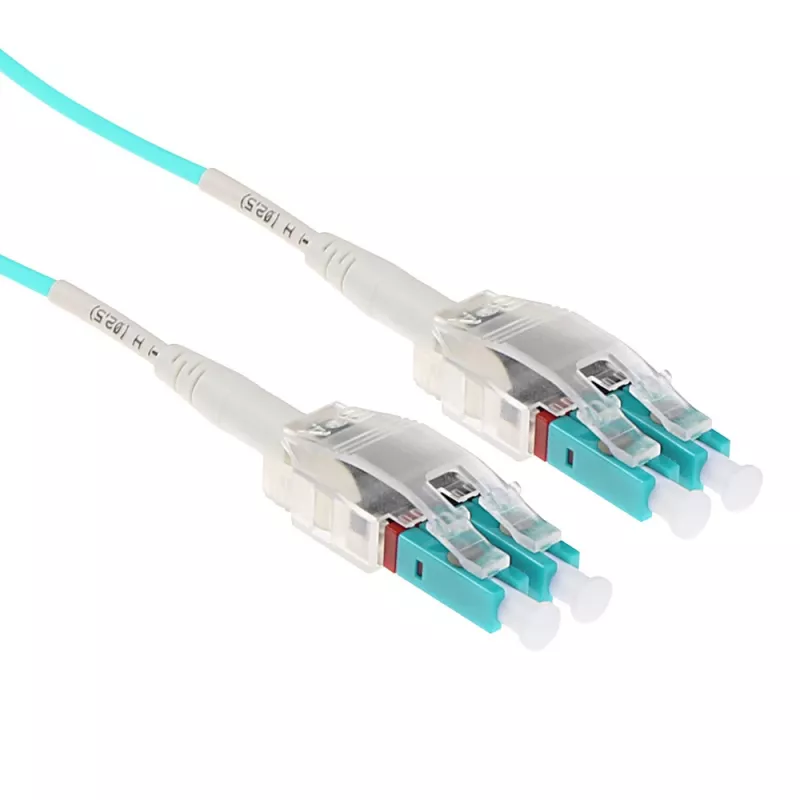

ACT 2 metru daudzmodu 50/125 OM3 polaritātes pagrieziena optiskās šķiedras kabelis ar LC savienotājiem

ACT 2 metru daudzmodu 50/125 OM3 polaritātes pagrieziena optiskās šķiedras kabelis ir abpusējs optiskās šķiedras ielāpu vads ar 2x LC savienotājiem katrā galā, paredzēts ātrdarbīgai datu pārraidei strukturētās kabeļu sistēmās un datu centru vidēs. Ar 50 µm serdi un OM3 kategorijas daudzmodu novērtējumu kabelis atbalsta palielinātu joslas platumu un uzticamu signāla integritāti tipiskos īsa līdz vidēja attāluma savienojumos. Polaritātes pagrieziena dizains vienkāršo savienotāju orientāciju un palīdz uzturēt pareizu signālu kartēšanu starp raiduztvērējiem un ielāpu paneļiem.

Priekšrocības

Šis daudzmodu optiskās šķiedras kabelis apvieno OM3 veiktspēju ar kompaktu LC abpusējo saskarni, lai nodrošinātu nemainīgu vājinājumu un modālo joslas platumu, kas piemērots mūsdienu tīkla aprīkojumam. 2 metru garums nodrošina elastību starp statīviem un aprīkojuma-paneļa savienojumiem, vienlaikus novēršot lieku vaļīgumu. Polaritātes pagrieziena funkcija samazina manuālu atkārtotu ielāpu veidošanu, saglabājot TX/RX izlīdzināšanu, un vienkāršo uzstādīšanas pārbaudes. Kabeļa konstrukcija ir pielāgota lietošanai iekštelpās telekomunikāciju telpās un datu centru ejās, kur nepieciešami sakārtoti, zemu zudumu savienojumi.

Piemērots

• Slēdžu, serveru un krātuvju savienošanai datu centros un serveru telpās
• Ielāpu paneļa uz raiduztvērēju savienojumiem tīkla skapjos
• Augsta blīvuma kabeļu vidēm, kur tiek izmantoti LC abpusējie savienotāji
• Īsa līdz vidēja attāluma daudzmodu savienojumiem, kam nepieciešams OM3 joslas platums

Galvenās specifikācijas

• Šķiedras tips: Daudzmodu
• Serdes/apvalka diametrs: 50/125 µm
• OM kategorija: OM3 (lāzeroptimizēts daudzmodu)
• Savienotāja tips: 2x LC abpusējs abos galos
• Garums: 2 metri
• Polaritāte: Pagrieziens (saglabā TX/RX orientāciju)
• Pielietojums: Iekštelpu ielāpu un strukturētā kabeļu sistēma

Lietošana

Uzstādiet ACT daudzmodu 50/125 OM3 kabeli, ievietojot katru LC abpusējo savienotāju saderīgos LC portos uz raiduztvērējiem, ielāpu paneļiem vai slēdžu moduļiem. Pirms savienošanas pārliecinieties, ka savienotāji ir tīri un bez putekļiem, lai izvairītos no ievietošanas zudumiem; izmantojiet optiskās šķiedras pārbaudes instrumentu vai bezplūksnu salvetes un apstiprinātu tīrīšanas šķidrumu, ja pieejams. Izvadiet kabeli pa atbilstošiem kabeļu pārvaldības ceļiem, lai izvairītos no ciešiem līkumiem — ievērojiet daudzmodu šķiedrai ieteikto liekuma rādiusu — un nostipriniet ar kabeļu saitēm vai pārvaldības skavām, nesaspiežot apvalku vai savienotājus. Pārbaudiet savienojuma nepārtrauktību un pareizu polaritāti, izmantojot pieejamo tīkla testēšanas aprīkojumu vai apstiprinot savienojuma gaismas diodes uz pievienotajām ierīcēm.

Ieteikumi

Vislabākajai ilgtermiņa veiktspējai glabājiet un rīkojieties ar kabeli tīrā vidē, notīriet savienotāju gala virsmas pirms katra savienojuma, izvairieties no asiem līkumiem un mehāniskas slodzes, un izmantojiet OM3 optimizētus raiduztvērējus savienojumiem, kam nepieciešams lielāks joslas platums vai garāks sasniedzamības attālums daudzmodu infrastruktūrā.
