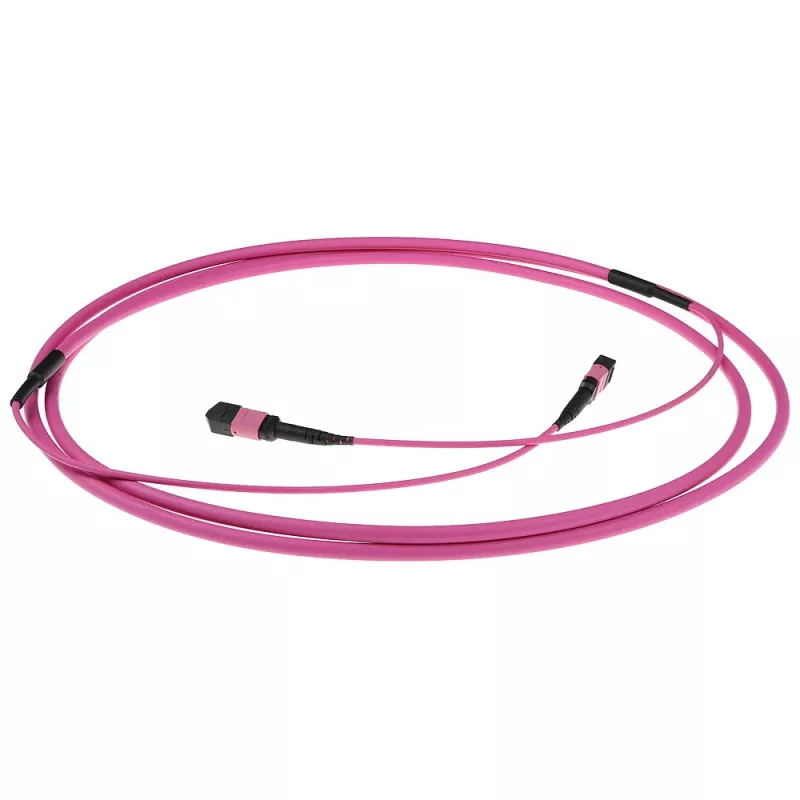

ACT 30 metru daudzmodu 50/125 OM4(OM3) polaritātes A optisko šķiedru mugurkaula kabelis ar MTP/MPO sievišķajiem savienotājiem

ACT 30 m daudzmodu 50/125 OM4(OM3) optisko šķiedru mugurkaula kabelis ir īpaši kompakts, augsta blīvuma optisko šķiedru risinājums, kurā ir 12 daudzmodu šķiedras 6,5 mm mugurkaulā un viens MTP savienotājs katrā galā. Izstrādāts datu centru mugurkaula tīkliem un QSFP raiduztvērēju savienojumiem, kabelis izmanto OM4 šķiedras, kas ir atpakaļsaderīgas ar OM3, un nodrošina zemu ievades zudumu, pateicoties MTP US Conec savienotājiem. Polaritātes A elektroinstalācija vienkāršo integrāciju ar esošo infrastruktūru, vienlaikus atbalstot liela joslas platuma savienojumus īsos un vidējos attālumos.

Priekšrocības

Kabeļa kompaktais 6,5 mm mugurkauls ar 12 šķiedrām samazina nepieciešamo vietu un uzlabo kabeļu pārvaldību blīvās statņu vidēs. Aprīkots ar MTP US Conec savienotājiem, tas nodrošina zemus optiskos zudumus un uzlabotu mehānisko stabilitāti salīdzinājumā ar standarta MPO gala apstrādi. Savietojamība ar QSFP raiduztvērējiem un izmantošana kā mugurkaula kabeļu sistēma padara to piemērotu ātrdarbīgiem savienojumiem. OM4 šķiedras nodrošina uzlabotu modālo joslas platumu, vienlaikus saglabājot savietojamību ar OM3 sistēmām.

Piemērots

Galvenās specifikācijas

Kā izmantot

Uzstādiet mugurkaula kabeli starp MPO/MTP paneļiem vai tieši starp ierīcēm, kas aprīkotas ar saderīgiem MTP savienotājiem. Pievienojot pie savienotājpaneļiem vai raiduztvērējiem, nodrošiniet pareizu polaritātes A izlīdzināšanu, lai saglabātu signāla kartējumu. Izvietojiet 6,5 mm mugurkaulu, lai izvairītos no asiem līkumiem, un nostipriniet ar piemērotiem kabeļu pārvaldības piederumiem, lai novērstu savienotāju slodzi. Pirms savienošanas pārbaudiet gala virsmu tīrību, lai samazinātu ievades zudumu.

Ieteikumi

Lai nodrošinātu uzticamu veiktspēju, pirms savienošanas notīriet MTP savienotāju gala virsmas ar apstiprinātiem optisko šķiedru tīrīšanas rīkiem, izvairieties no lieces rādiusiem, kas mazāki par ražotāja noteikto minimumu, un uzglabājiet vai rīkojieties ar mugurkaulu tā, lai novērstu mehānisko spriegumu. Izmantojiet kabeli īsa līdz vidēja attāluma daudzmodu savienojumiem un augsta blīvuma vidēs, kur nepieciešami vietu taupoši mugurkaula risinājumi.
