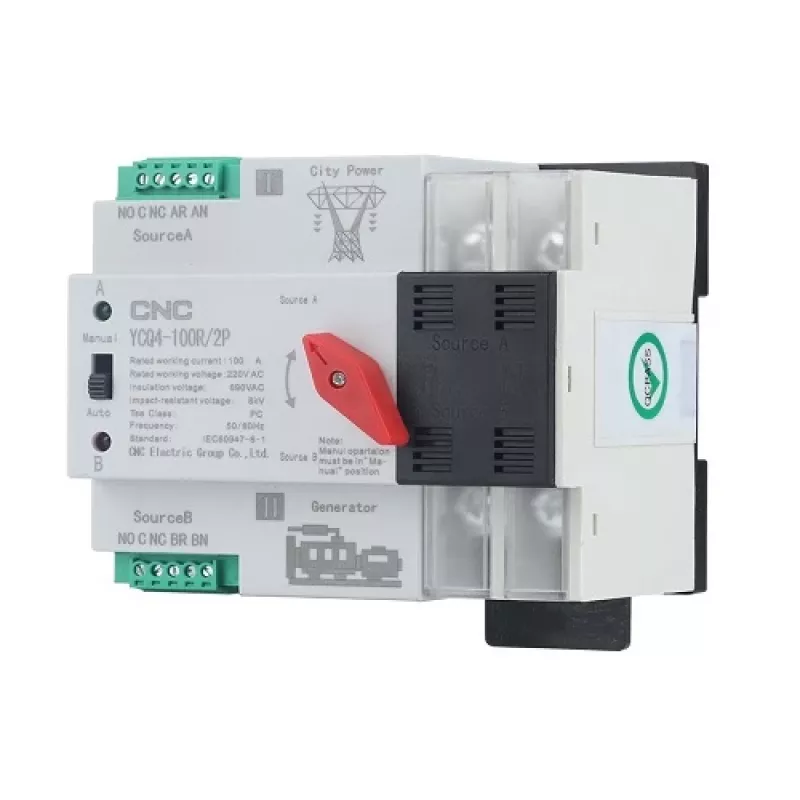

Automātiskais pārslēgšanas slēdzis CNC NV822454 2 polu 220V 100A

Automātiskais pārslēgšanas slēdzis CNC NV822454 ir 2 polu komutācijas ierīce ar nominālo spriegumu 220 V maiņstrāva un strāvu 100 A, kas paredzēta automātiskai elektriskās slodzes pārslēgšanai starp diviem barošanas avotiem, lai uzturētu nepārtrauktu piegādi. Tas atbalsta gan automātisku, gan manuālu darbību, stiprināms uz standarta DIN sliedes un atbilst IEC 60947-6-1 prasībām par zemsprieguma sadales un vadības iekārtām.

Priekšrocības

CNC NV822454 piedāvā kompaktus izmērus (108 x 96 x 76 mm), uzticamu pārslēgšanu ar pārslēgšanās laiku, kas mazāks par 50 ms, un nominālo nosacīto īssavienojuma strāvu 50 kA. Tam ir papildu ķēde pie 220 V maiņstrāvas, tas ir piemērots 50/60 Hz sistēmām un nodrošina mehānisko kalpošanas laiku 5000 ciklu un elektrisko kalpošanas laiku 2000 ciklu. Ierīce ir viegla (560 g) un vienkārši uzstādāma uz DIN sliedes.

Piemērots

• Mājas rezerves barošanas sistēmām
• Nelielām komerciālām ēkām un maziem birojiem
• Kritiskām iekārtām, kurām nepieciešama nepārtraukta strāvas padeve
• Lietojumiem, kur nepieciešama automātiska avota pārslēgšana

Galvenās specifikācijas

• Modelis: CNC NV822454
• Tips: Automātiskais pārslēgšanas slēdzis, 2 polu
• Galvenais spriegums (vadība): 220 V maiņstrāva
• Nominālais darba spriegums (Ue): 400 V maiņstrāva
• Nominālā strāva: 100 A
• Frekvence: 50/60 Hz
• Izolācijas spriegums (Ui): 690 V maiņstrāva
• Nominālā nosacītā īssavienojuma strāva: 50 kA
• SCPD (drošinātājs): RT16-00-63A
• Nominālā impulsa izturības spriegums: 8 kV
• Kontakta/darbības/atgriešanās/izslēgšanas pārslēgšanās laiks: <50 ms
• Uzstādīšana: DIN sliede
• Izmēri: 108 x 96 x 76 mm
• Mehāniskais kalpošanas laiks: 5000 cikli; Elektriskais kalpošanas laiks: 2000 cikli
• Svars: 560 g
• Ražotāja daļas numurs (MPN): NV822454
• Zīmols: CNC
• EAN: 6942034368500

Lietošanas instrukcija

Uzstādiet automātisko pārslēgšanas slēdzi uz standarta DIN sliedes piemērotā korpusā un pievienojiet abus barošanas avotus un slodzi saskaņā ar ražotāja sniegto elektroinstalācijas shēmu. Nodrošiniet, lai vadības (galvenais) spriegums būtu 220 V maiņstrāva pareizai automātiskai darbībai. Pēc elektroinstalācijas pārbaudiet drošinātāju nominālus (RT16-00-63A) un veiciet iedarbināšanas testus, lai apstiprinātu pareizu pārslēgšanas un atgriešanās darbību gan automātiskajā, gan manuālajā režīmā.

Ieteikumi

Uzstādiet ierīci sausā, vēdināmā elektriskajā skapī un nodrošiniet, lai visus savienojumus veiktu kvalificēts personāls. Izmantojiet atbilstošu aizsardzību pret īssavienojumu un ievērojiet nominālos ierobežojumus (100 A, 50 kA nosacītā īssavienojuma strāva). Regulāri pārbaudiet nodilumu un testējiet pārslēgšanas darbību, lai uzturētu uzticamību.
