Automātiskais pārslēgšanās slēdzis CNC NV822478 4-polu 220 V 100 A

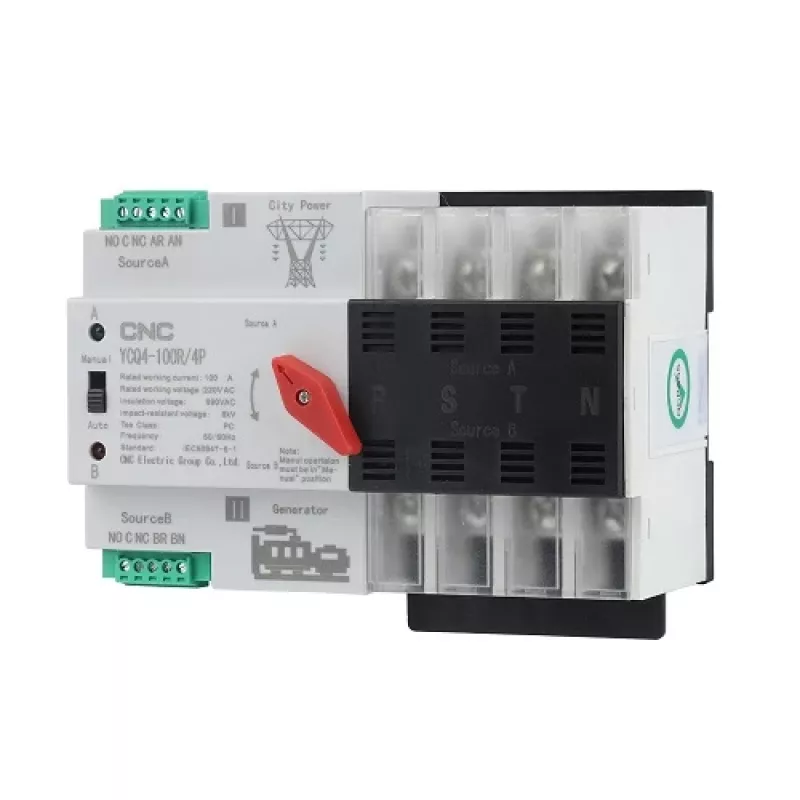

Automātiskais pārslēgšanās slēdzis CNC NV822478 ir 4-polu ierīce, kas paredzēta maiņstrāvai 220 V un 100 A, lai automātiski pārslēgtu strāvu starp diviem avotiem. Tas nodrošina ātru pārslēgšanās laiku, kas mazāks par 50 ms, atbalsta manuālu darbību un atbilst IEC 60947-6-1 prasībām zemsprieguma sadales un vadības iekārtām. Kompaktā ierīce tiek montēta uz DIN sliedes un ir paredzēta situācijām, kur nepieciešama nepārtraukta barošana, piemēram, tīkla-ģeneratora pārslēgšanai dzīvojamās vai vieglās komerciālās instalācijās.

Priekšrocības

CNC NV822478 piedāvā kompaktus izmērus (100 x 142 x 76 mm), uzticamu automātisku un manuālu pārslēgšanu, kā arī īsus kontaktu un darbības pārslēgšanās laikus (<50 ms). Tam ir 4-polu kontaktu izvietojums, izolācijas spriegums līdz maiņstrāvas 690 V, nominālais spriegums maiņstrāvas 400 V, un tas ir paredzēts nosacītai īssavienojuma strāvai 50 kA. Uzstādīšana ir vienkāršota ar DIN sliedes montāžu, un iekārta atbilst attiecīgajiem IEC standartiem zemsprieguma lietojumiem.

Piemērots

• Automātiskai tīkla-ģeneratora pārslēgšanai mājās
• Rezerves barošanas sistēmām mazām komerciālām telpām
• Lietojumiem, kur nepieciešama nepārtraukta barošana vai ātra avota pārslēgšana

Galvenās specifikācijas

• Modelis: CNC NV822478
• Poli: 4
• Galvenais spriegums (vadība): maiņstrāva 220 V
• Nominālā strāva: 100 A
• Frekvence: 50/60 Hz
• Izolācijas spriegums (Ui): maiņstrāva 690 V
• Nominālais spriegums (Ue): maiņstrāva 400 V
• Nominālā nosacītā īssavienojuma strāva: 50 kA
• SCPD (drošinātājs): RT16-00-63A
• Nominālais impulsa izturības spriegums: 8 kV
• Kontaktu pārslēgšanās laiks / Darbības pārslēgšanās laiks / Atgriešanās pārslēgšanās laiks / Izslēgšanās laiks: <50 ms
• Uzstādīšana: DIN sliedes montāža
• Izmēri: 100 x 142 x 76 mm
• Mehāniskais kalpošanas laiks: 5000 darbības
• Elektriskais kalpošanas laiks: 2000 darbības
• Svars: 656 g
• Garantija: 24 mēneši

Kā lietot

Uzstādiet automātisko pārslēgšanās slēdzi uz standarta DIN sliedes atbilstoši novērtētā sadales skapī, pievienojiet abus barošanas avotus un slodzi saskaņā ar elektroinstalācijas shēmu, un pievadiet vadības/galveno spriegumu (maiņstrāvas 220 V) galvenajai un palīgshēmai. Pēc pareizas elektroinstalācijas un pārbaudes iekārta automātiski pārslēgs slodzi starp avotiem, kad nepieciešams; manuāla darbība ir pieejama arī testēšanai vai apkopei. Ievērojiet visus vietējos elektriskos noteikumus un atvienojiet strāvu pirms pieslēgumu veikšanas.

Ieteikumi

Izmantojiet atbilstošu pārstrāvas aizsardzību (drošinātājus vai automātiskos slēdžus), kas izmēri noteikti atbilstoši SCPD specifikācijai (RT16-00-63A) un instalācijas vadītāju nomināliem. Pārbaudiet, vai īssavienojuma pakāpe un izolācijas līmeņi ir saderīgi ar instalāciju. Plānojiet regulāras pārbaudes un funkcionālos testus, lai apstiprinātu pārslēgšanās darbību un pagarinātu kalpošanas laiku.
