AV raidītājs LevelOne 4-Port Cat.5 VGA Transmitter

LevelOne AVE-93xx sērijas Cat.5 audio/video paplašinātāji pārraida audio un video signālus no datora vai DVD atskaņotāja uz attālinātiem plazmas vai LCD monitoriem, izmantojot Cat.5/6/7 kabeļus. Izstrādāti HDTV un standarta video avotu pagarināšanai līdz 300 metriem, sistēmā ietilpst speciāli raidītāja un uztvērēja bloki, un tā atbalsta dažādus kabeļu komplektus datora un televizora savienojumiem.

Priekšrocības

Šie paplašinātāji izmanto rentablus Ethernet kabeļus, lai pārraidītu audio un video lielos attālumos bez papildu programmatūras vai saskarnes kartēm. Sistēma atbalsta vairākas attālinātas atrašanās vietas, izmantojot kaskādējamus retranslatorus, piedāvā regulējamu video pastiprinājumu un fokusu uztvērēja blokos un nodrošina gan VGA (augstas izšķirtspējas), gan Composite/S-Video savienojumus ar īpašiem kabeļu komplektiem.

Galvenās specifikācijas

• Pārraides vide: Cat.5/6/7 kabeļi
• Maksimālais vienas saites attālums: līdz 300 m
• Kaskādējams attālums (ar AVE-9304A, sakrauts 3 līmeņos): līdz 900 m
• Atbalstītā datora izšķirtspēja: līdz 2048 x 1536 pie 300 m (VGA A/V komplekts)
• Atbalstītie televizora formāti (televizora kabeļa komplekts): Composite / S-Video; 480i, 480p, 720i
• Atbalstītie displeji: VGA/SVGA/XGA TFT-LCD, LCD televizors, PDP, DDC2B projektori
• Uzstādīšana: plug-and-play, nav nepieciešama programmatūra vai saskarnes kartes
• Vadības elementi: regulējams video pastiprinājums un fokuss uz retranslatora/uztvērēja blokiem

Kā lietot

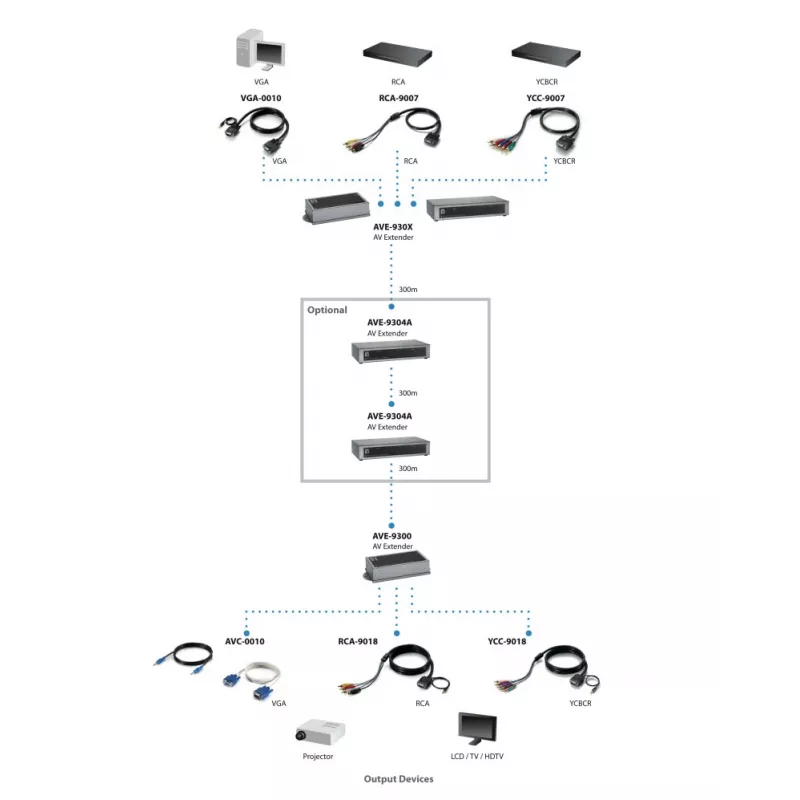

Pievienojiet AVE-93xx raidītāju avota ierīcei (datoram vai DVD atskaņotājam), izmantojot atbilstošu datora vai televizora kabeļa komplektu. Izvelciet Cat.5/6/7 kabeli no raidītāja uz attālināto AVE-9300 uztvērēju; vairākām atrašanās vietām vai lielākiem attālumiem ievietojiet AVE-9304A retranslatorus un kaskādējiet līdz trim līmeņiem. Pievienojiet uztvērēja izeju attālinātajam monitoram vai projektoram. Ieslēdziet visus blokus un, ja nepieciešams, izmantojiet uztvērēja/retranslatora video pastiprinājuma un fokusa vadības elementus, lai optimizētu attēla kvalitāti.

Ieteikumi

Izmantojiet augstas kvalitātes Cat.5e vai Cat.6 kabeļus un pareizo kabeļa komplektu savam avotam (VGA vai Composite/S-Video). Lai nodrošinātu maksimālo izšķirtspēju (2048x1536) un stabilu HDTV pārraidi, saglabājiet atsevišķu posmu garumus līdz 300 m un izmantojiet kaskādes retranslatorus tikai tad, kad nepieciešams lielāks attālums. Pielāgojiet video pastiprinājumu un fokusu uztvērējā, pagarinot signālus lielos attālumos.
