LevelOne HDMI uztvērējs Cat.5, HDBaseT, 100m, 802.3af PoE

LevelOne HVE-9211PR ir HDMI uztvērējs, kas izmanto Cat.5 kabeli un pagarina HDMI video, daudzkanālu audio un vadības signālus līdz pat 100 m, izmantojot Cat5e vai Cat6 kabeli. Atbalstot HDBaseT tehnoloģiju un izšķirtspēju līdz Ultra HD 4K x 2K (3840 x 2160 @ 30 Hz), kā arī 1080p Full HD, kompaktais melnais uztvērējs ietver PoE atbalstu (IEEE 802.3af) vienkāršotai barošanas pārvaldībai un ir piemērots instalācijām, kur nepieciešama attālināta displeja vai avota vadība.

Priekšrocības

HVE-9211PR nodrošina HDMI, IR un RS-232 signālu tālsatiksmes pārraidi pa vienu Cat5e/Cat6 kabeli, iebūvētu EDID karstās pieslēgšanas noteikšanu un EDID prioritātes pārvaldību HDMI izejās, kā arī divvirzienu RS-232/IR caurlaidi, lai vadītu ierīces no jebkura gala. Tas atbalsta HDCP un izplatītus augstas izšķirtspējas audio formātus (Dolby TrueHD, DTS-HD Master Audio, Dolby Digital Plus, LPCM 7.1) un prasa minimālu iestatīšanu, pateicoties plug-and-play darbībai.

Piemērots

• Digitālās izkārtnes un publiskie displeji
• Mājas kinozāles un dzīvojamo telpu AV instalācijas
• Tirdzniecības izstādes un izstāžu stendi
• Medicīnas iestādes un profesionālās prezentāciju telpas

Galvenās specifikācijas

• Modelis: HVE-9211PR (uztvērējs)
• Tehnoloģija: HDBaseT, izmantojot Cat5e/Cat6
• Maksimālā izšķirtspēja: 3840 x 2160 @ 30 Hz (4K x 2K)
• Maksimālais pārraides attālums: līdz 100 m
• PoE: atbilst IEEE 802.3af
• Vadība: divvirzienu RS-232 un IR caurlaide
• EDID: iebūvēta karstās pieslēgšanas noteikšana un EDID pārvaldība
• Audio atbalsts: Dolby TrueHD, DTS-HD Master Audio, Dolby Digital Plus, LPCM 7.1
• Atbilst HDMI/HDCP
• Krāsa: melna
• Izmēri: 125 x 85 x 40 mm
• Enerģijas patēriņš: 1110 mA

Lietošana

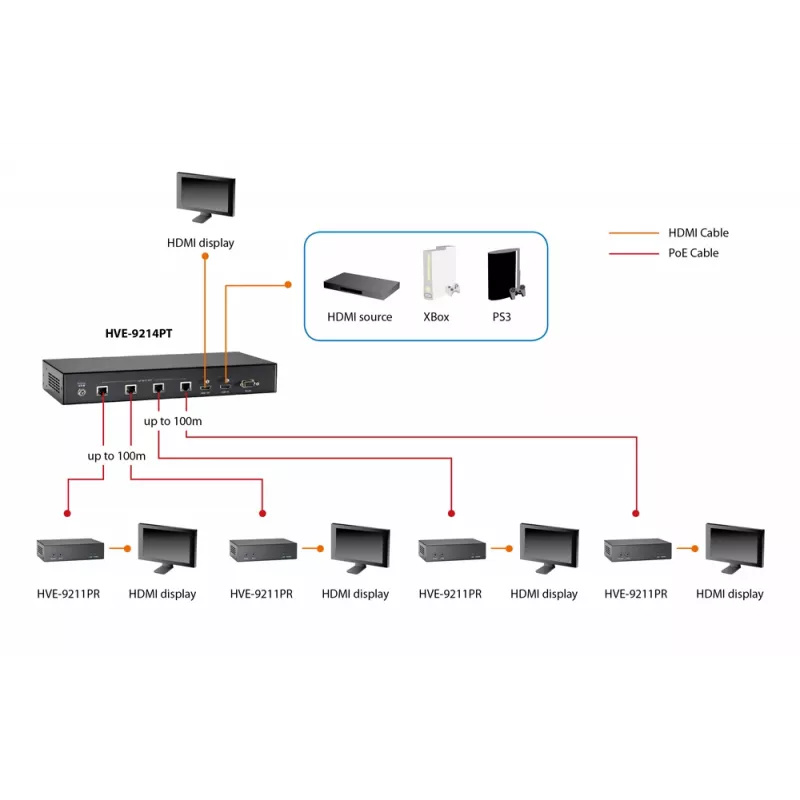

Pievienojiet raidītāja bloku HDMI avotam un HVE-9211PR uztvērēju displejam, izmantojot HDMI kabeļus. Savienojiet raidītāju un uztvērēju ar Cat5e vai Cat6 kabeli līdz 100 m garumā. Ja iespējams, ieslēdziet PoE tīkla slēdzī vai barojiet uztvērēju saskaņā ar produkta norādījumiem. Izmantojiet uztvērēja EDID un HDCP apstrādi, lai nodrošinātu pareizu saskaņošanu starp avotu un displeju. Vadiet pievienotās ierīces attālināti, izmantojot RS-232 vai IR, kas maršrutēti caur Cat kabeli.

Ieteikumi

Lai nodrošinātu uzticamu 4K pārraidi, izmantojiet augstas kvalitātes Cat6 kabeli un ievērojiet kabeļa garumu līdz 100 m. Ja barošana caur Ethernet nav pieejama, nodrošiniet atbilstošu ārējo barošanu raidītājam/uztvērējam saskaņā ar ražotāja norādījumiem. Sākotnējās iestatīšanas laikā pārbaudiet EDID iestatījumus, lai tie atbilstu avota un displeja iespējām.
