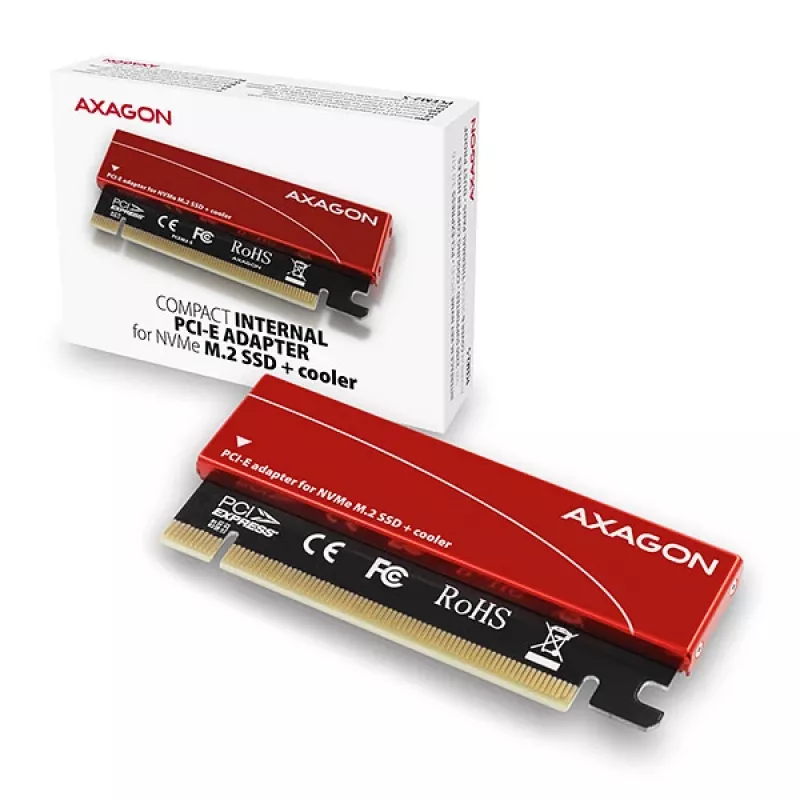

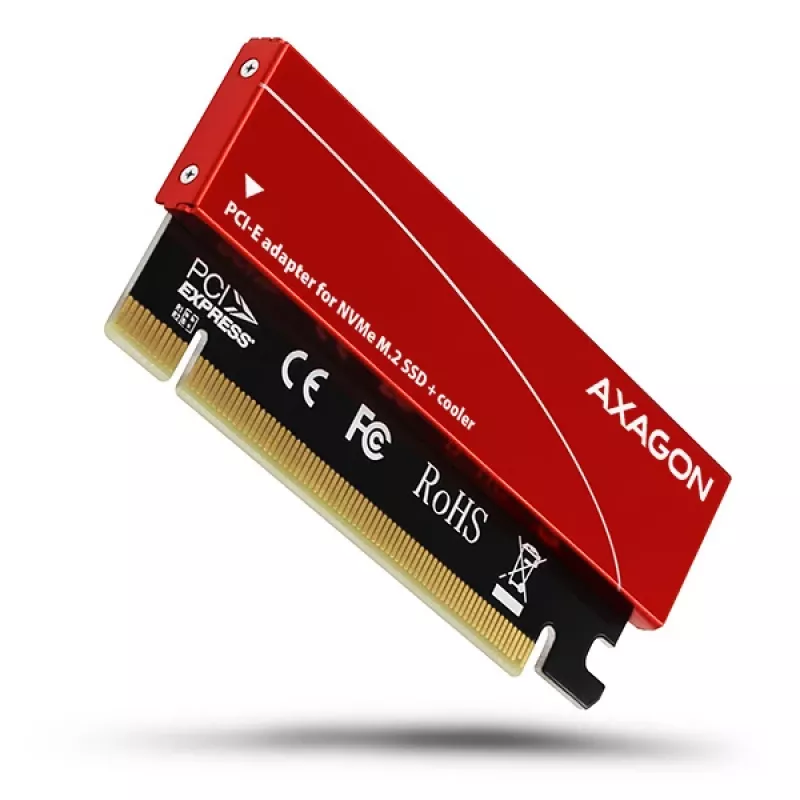

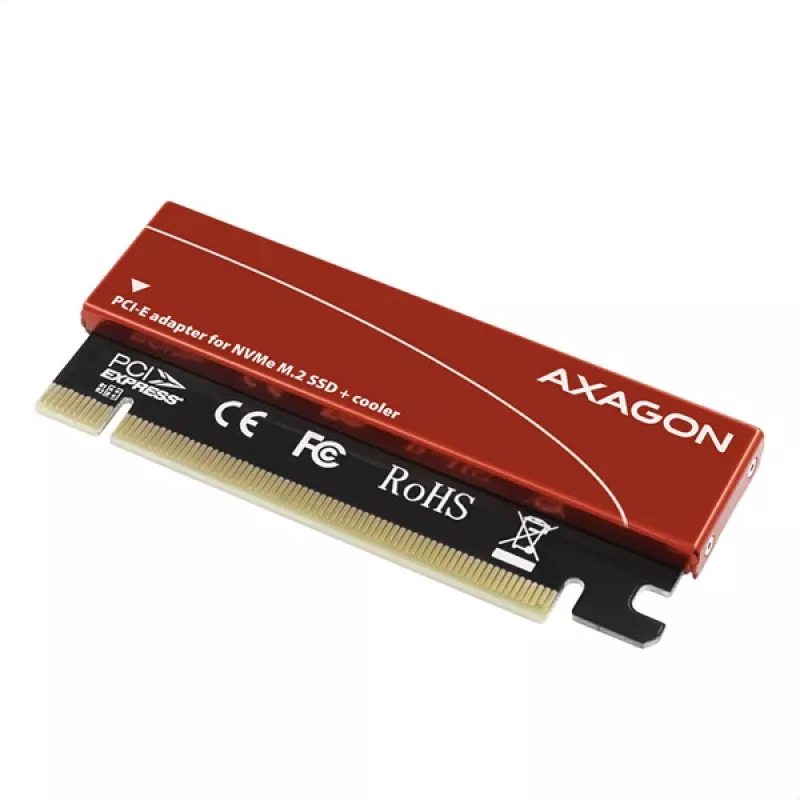

Axagon PCEM2-S PCIe x16 - M.2 NVMe M-key slota adapteris, ar pasīvu alumīnija dzesētāju

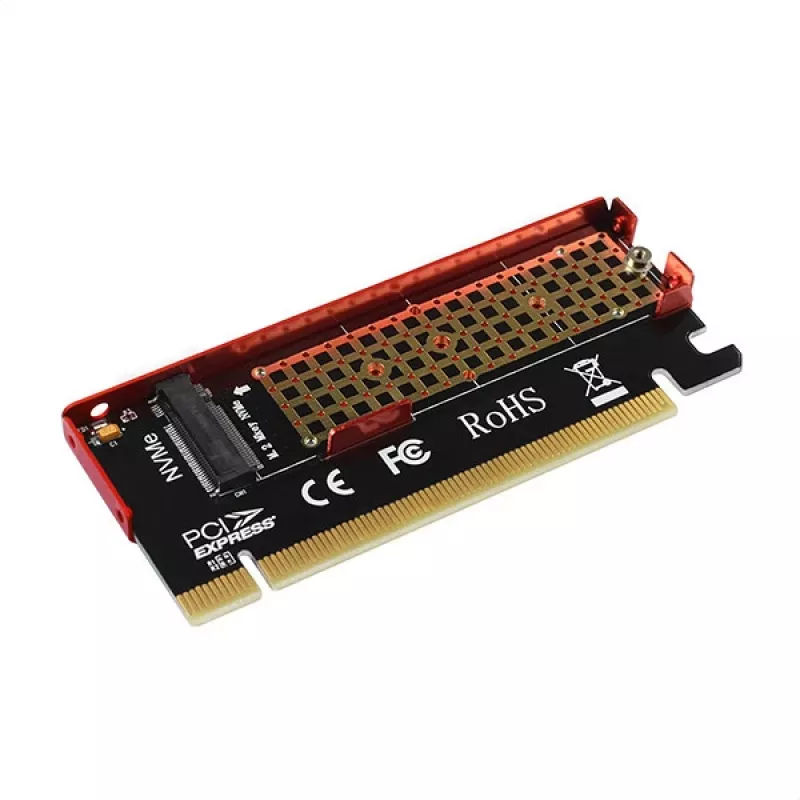

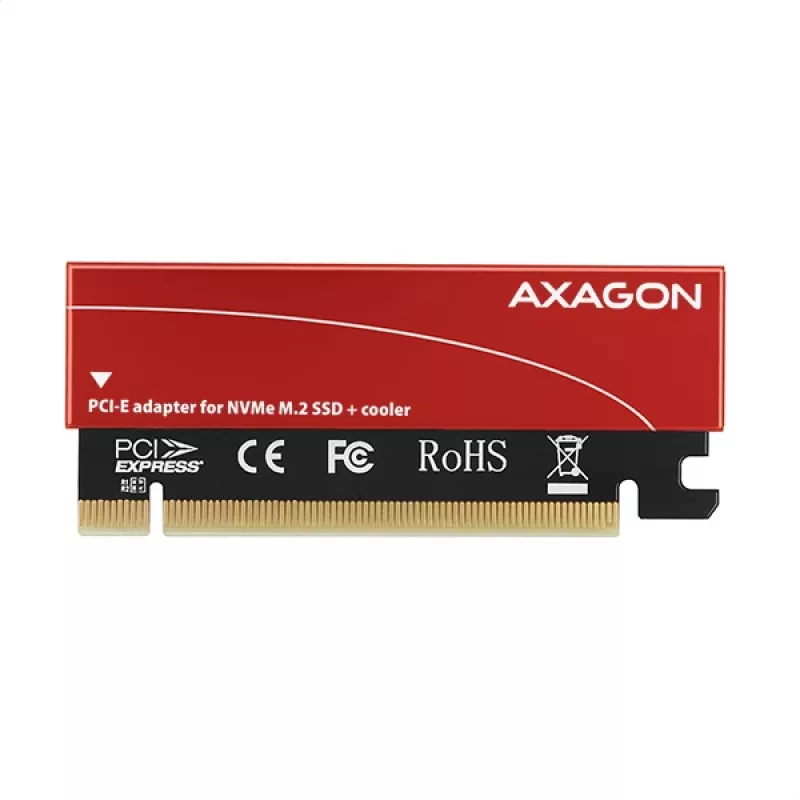

Axagon PCEM2-S iekšējais adapteris ļauj uzstādīt M.2 NVMe (PCI‑Express) SSD disku galddatorā, izmantojot PCI‑Express slotu. Tā ir kompakta, zema profila karte ar pasīvu alumīnija dzesēšanu, kas paredzēta sistēmām, kurām nav iebūvēta M.2 slota, un tā atbalsta vienpusējus un divpusējus M.2 SSD diskus līdz 22 x 80 mm (2280) izmēram.

Priekšrocības

Adapteris atbalsta PCI‑Express 3.0 x4 joslas platumu (līdz 8 GB/s divvirzienu), plug‑and‑play darbību un sāknēšanu no uzstādītā NVMe diska bez papildu draiveriem. Tā alumīnija pārsegs, pārklātās ventilācijas atveres un komplektā iekļautie siltumvadošie paliktņi uzlabo siltuma izkliedi, nodrošinot stabilu SSD veiktspēju. Nav nepieciešams ārējs barošanas avots — karte tiek darbināta tieši no PCIe slota.

Piemērots

• Galddatora modernizēšanai, kuram nav M.2 slota
• Ātrdarbīgas NVMe krātuves pievienošanai vecākām mātesplatēm ar PCIe slotiem
• Kompaktām vai zema profila uzbūvēm, kur vietas ir maz

Galvenās specifikācijas

• Resursdatora saskarne: PCI‑Express 3.0 (atpakaļsaderīga ar PCIe 1.0a/1.1/2.0/2.1), 4 līnijas (x4)
• Maksimālais joslas platums: līdz 8 GB/s (divvirzienu) PCIe 3.0 x4
• Izvade: NGFF 75 kontaktu M‑key slots NVMe (PCI‑Express) M.2 SSD diskiem
• Atbalstītie M.2 izmēri: 2230 / 2242 / 2260 / 2280 (vienpusēji un divpusēji)

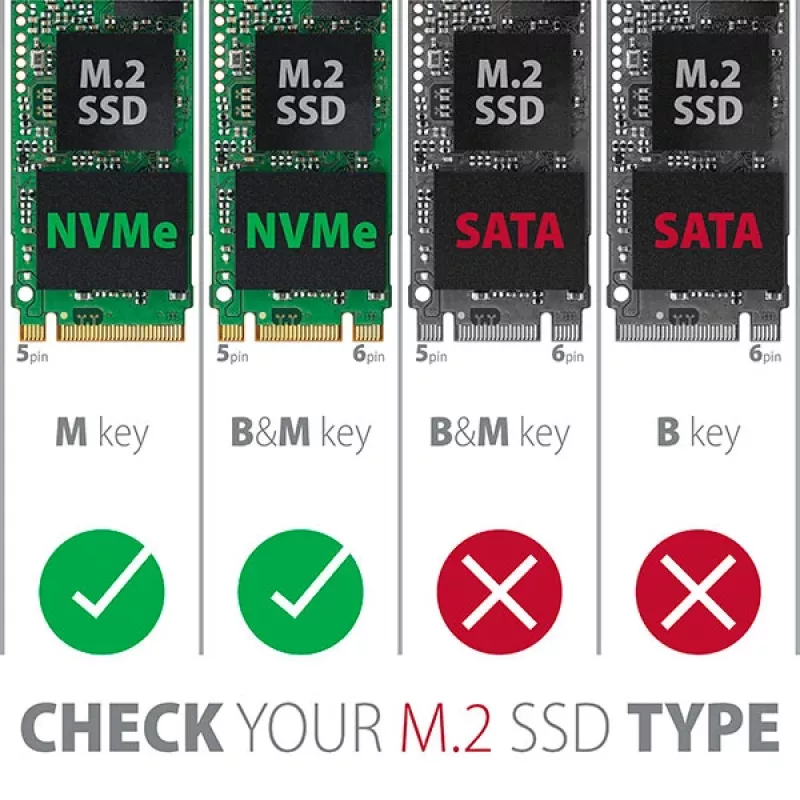

• Atbalstītās atslēgas: M‑key un B+M‑key NVMe diski (bez ietilpības ierobežojuma)

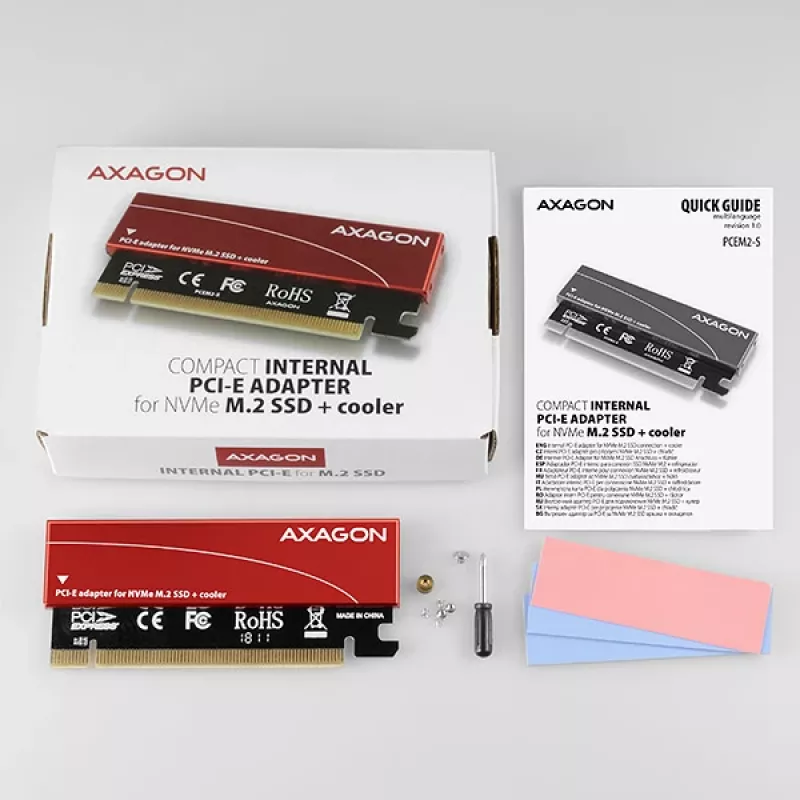

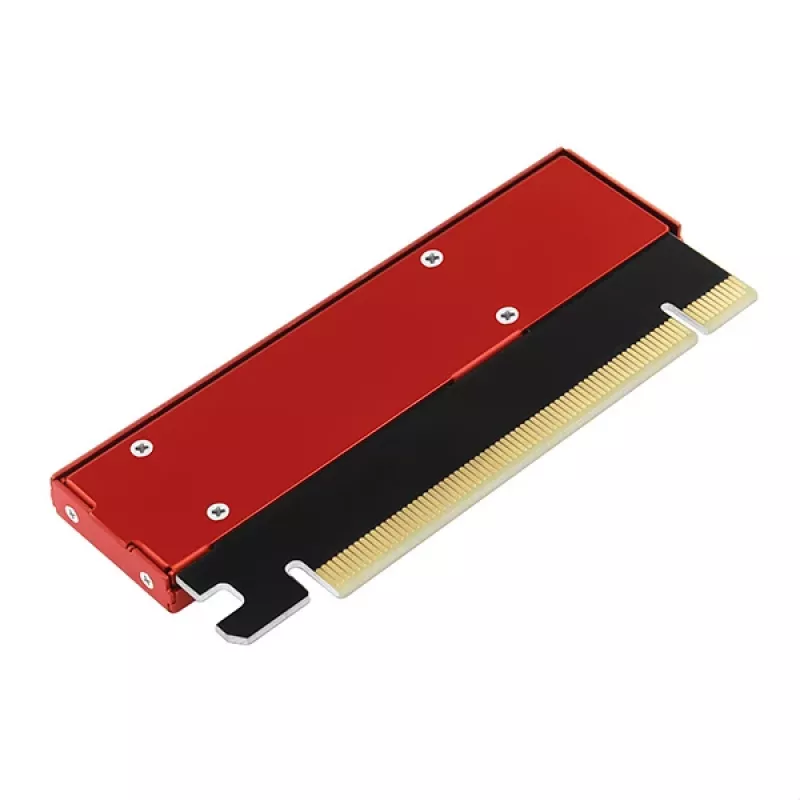

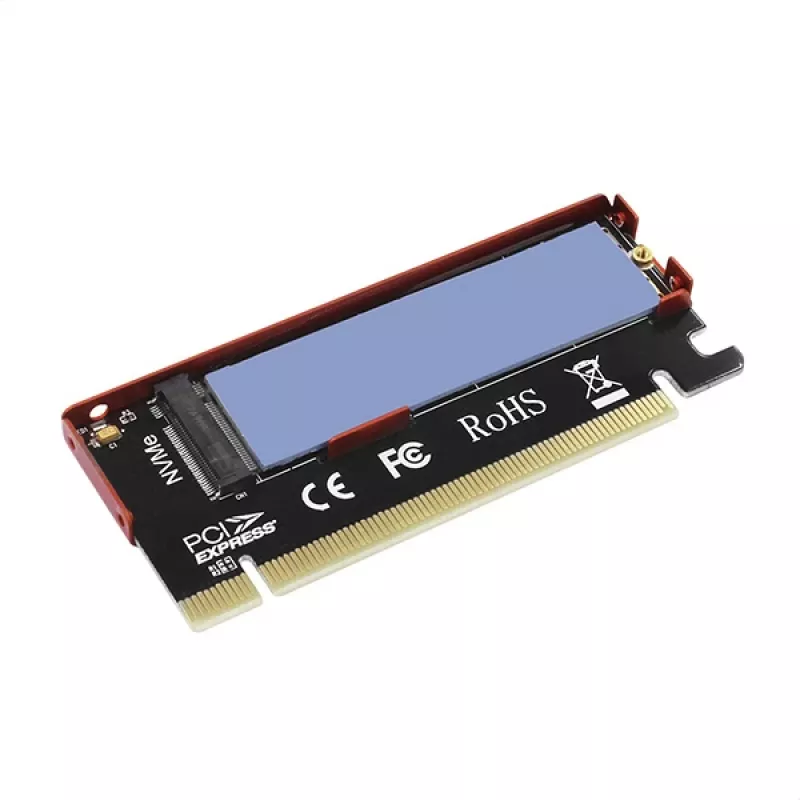

• Dzesēšana: alumīnija pārsegs, pārklātas ventilācijas atveres un 3 siltumvadoši paliktņi
• Izmēri: 102 x 43 x 8 mm; Svars: 43 g
• Barošana: darbināma no PCIe slota; nav nepieciešama ārēja barošana
• Operētājsistēmas: Windows 7/8/8.1/10, Windows Server 2012/2016, Linux kodols 2.6.31+

Lietošana

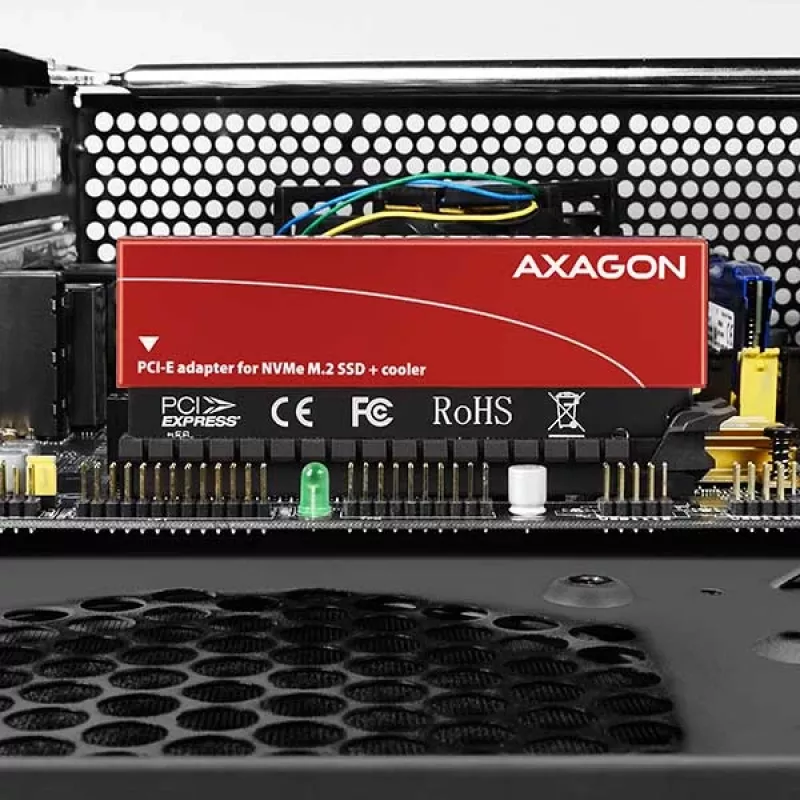

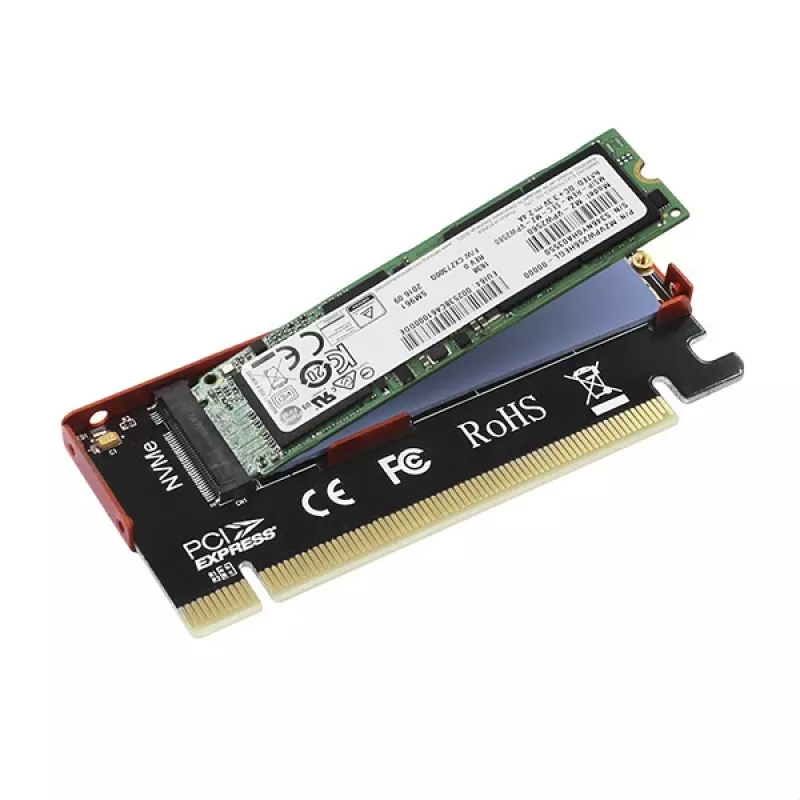

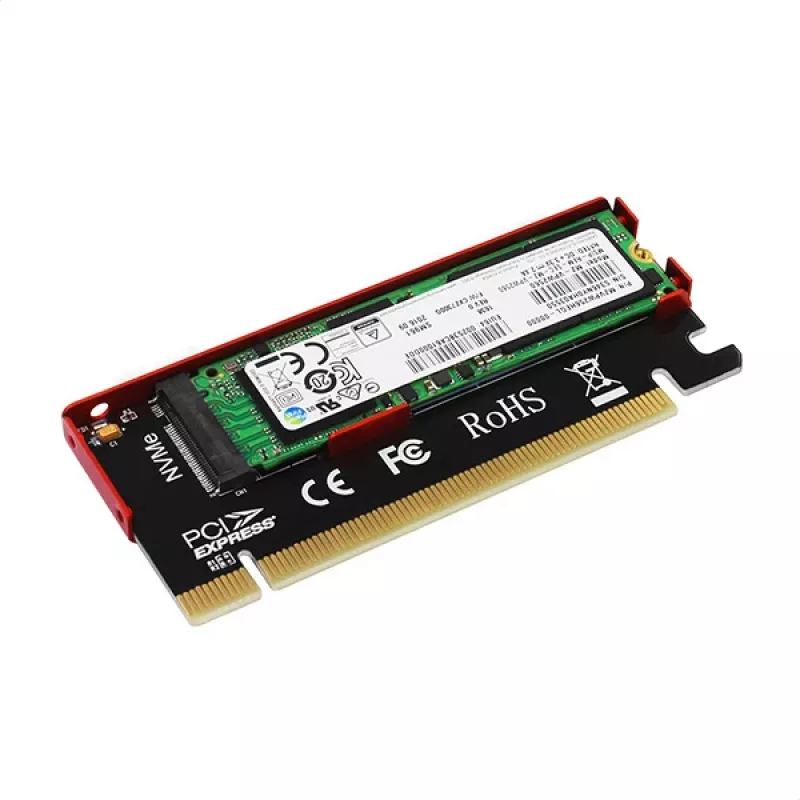

Uzstādiet Axagon PCEM2-S pieejamā PCIe x16 slotā (adapteris izmanto četras PCIe līnijas) mātesplatē. Ievietojiet M.2 NVMe SSD disku (izmērs līdz 2280) M‑key slotā, nostipriniet to ar komplektā iekļauto montāžas aparatūru un piestipriniet alumīnija pārsegu ar siltumvadošajiem paliktņiem uzlabotai dzesēšanai. Pēc uzstādīšanas sistēmai vajadzētu automātiski noteikt disku; atbalstītajām operētājsistēmām draiveru instalēšana nav nepieciešama. Operētājsistēmai Windows 7 pārbaudiet M.2 SSD saderību ar SSD ražotāju.

Ieteikumi

Izmantojiet iekļautos siltumvadošos paliktņus un nodrošiniet labu gaisa plūsmu korpusa iekšpusē, lai maksimāli palielinātu siltuma izkliedi. Pārliecinieties, vai izvēlētais PCIe slots nodrošina vismaz x4 līnijas optimālai NVMe veiktspējai. Ja izmantojat vecākas operētājsistēmas, piemēram, Windows 7, pirms izvietošanas pārbaudiet SSD pārdevēja atbalstu.
