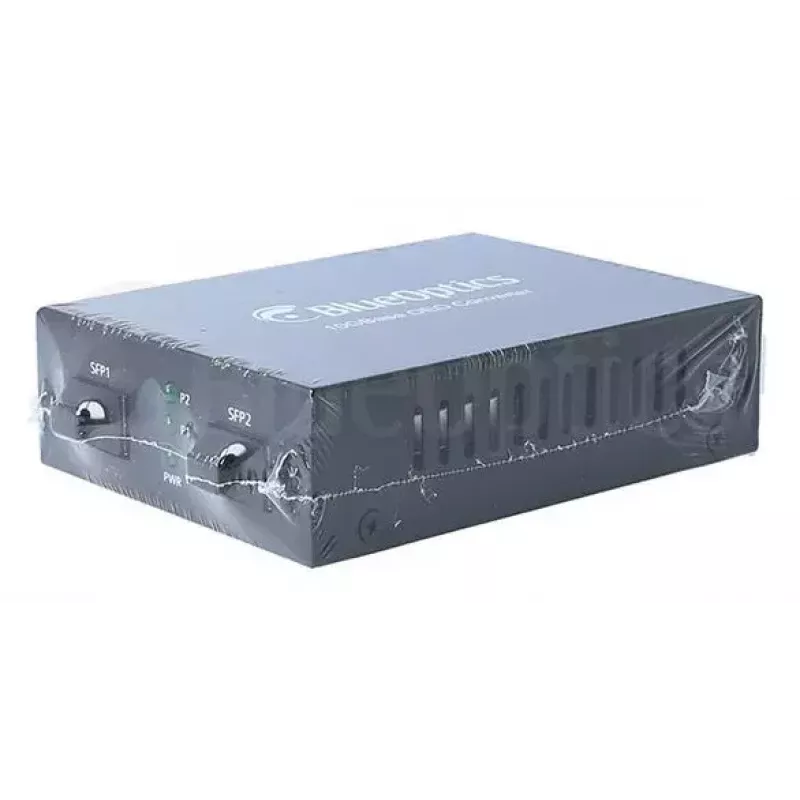

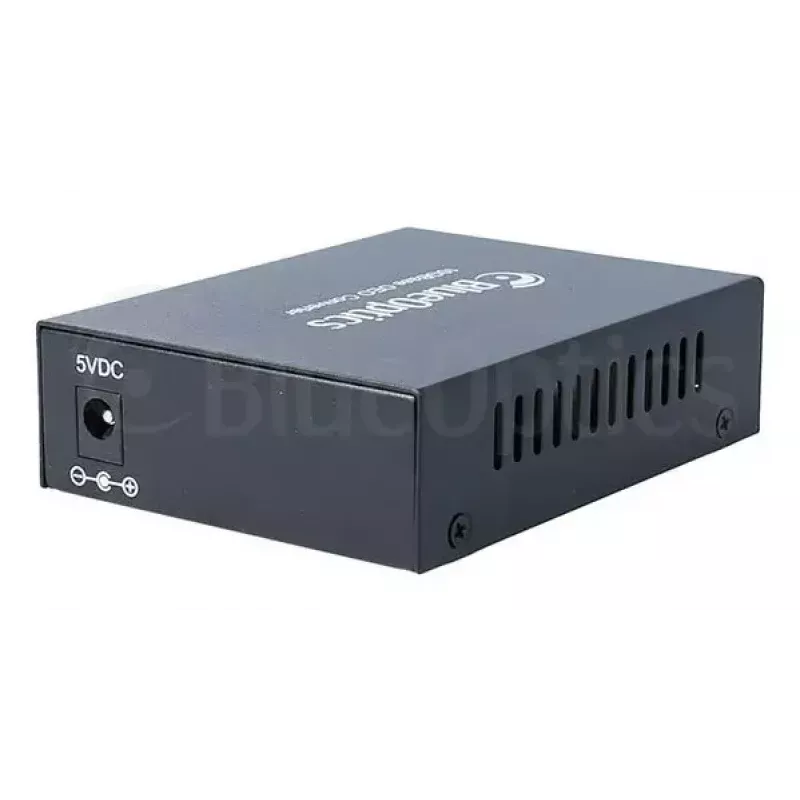

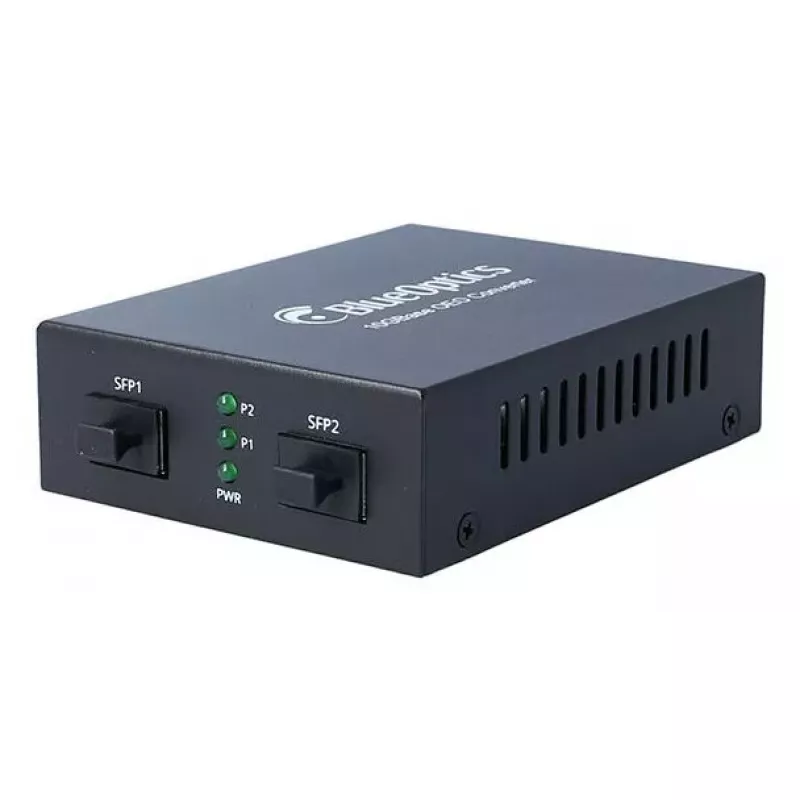

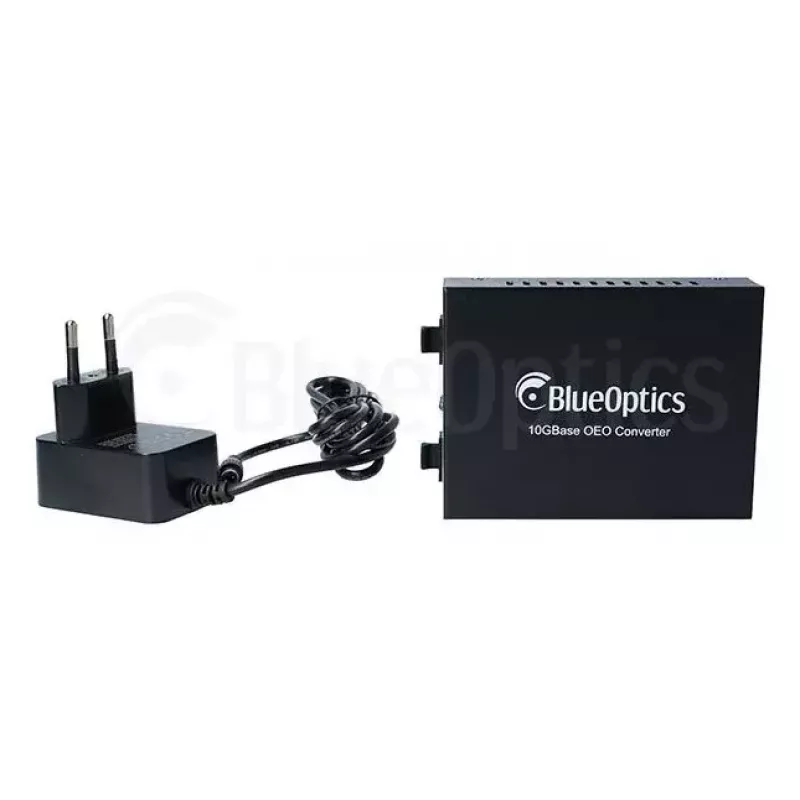

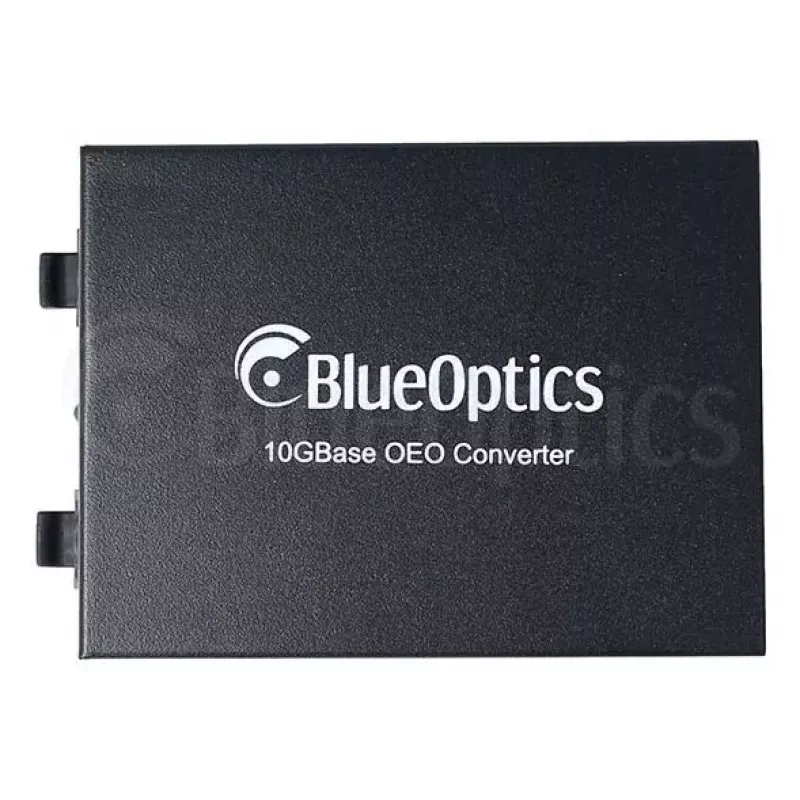

BlueOptics 10G Ethernet Media Converter 2x SFP+ 10000 Mbit/s 850 nm melns

BlueOptics 10G Ethernet multivides pārveidotājs ir kompakta ierīce ar diviem SFP+ optiskajiem portiem, kas paredzēta elektrības Ethernet signālu pārveidošanai uz 10GBASE-SR optiskajiem signāliem. Tas atbalsta maksimālo datu pārraides ātrumu 10000 Mbit/s pa daudzmodu optisko šķiedru, izmantojot 850 nm viļņa garumu un norādīto maksimālo darbības attālumu 30 m. Ierīce ir paredzēta vadu tīkla vidēm un tiek piegādāta melnā korpusā. Tā pieņem SFP+ raiduztvērējus un atbalsta automātisko sarunu un auto-MDIX, lai vienkāršotu integrāciju ar esošajām vara un optisko šķiedru saitēm.

Priekšrocības

Multivides pārveidotājs nodrošina vienkāršu vara tīkla paplašināšanu optiskajā šķiedrā, nemainot esošos komutatorus vai kabeļus, saglabājot mantoto infrastruktūru, vienlaikus pievienojot 10 Gbit/s optiskās šķiedras iespējas. Iebūvētā automātiskā saruna un automātiskā uzstādīto SFP+ raiduztvērēju noteikšana samazina konfigurācijas piepūli. Papildu funkcijas, piemēram, saites caurlaide, optiskās šķiedras kļūdu brīdinājums un attālinātā cilpas atgriezeniskā funkcija, palīdz diagnostikā un palielina saites uzticamību nepārvaldītos tīkla iestatījumos.

Piemērots

• Īsa attāluma 10G optiskās šķiedras savienojumi datu centros vai iekārtu telpās (daudzmodu, līdz 30 m)
• Servera vai komutatora augšupsaites uzlabošana no vara uz optisko šķiedru, neaizstājot esošās ierīces
• SFP+ raiduztvērēju savienošana 10GBASE-SR saitēm starp statīvā montējamām iekārtām
• Nepārvaldītas tīkla vides, kur nepieciešama vienkārša multivides pārveidošana un automātiska saites apstrāde

Galvenās specifikācijas

• Maksimālais datu pārraides ātrums: 10000 Mbit/s
• Optiskie porti: 2 × SFP+
• Atbalstītie Ethernet datu pārraides ātrumi caur varu: 10 / 100 / 1000 / 10000 Mbit/s
• Optiskais viļņa garums: 850 nm (10GBASE-SR)
• Maksimālais pārraides attālums (tipisks, daudzmodu optiskā šķiedra): 30 m
• Ethernet LAN (RJ-45) porti: 1 (vara savienojamībai)
• Produkta krāsa: melna

Kā lietot

Uzstādiet multivides pārveidotāju uz stabilas virsmas vai piemērotā statīva plauktā un ievērojiet ESD piesardzības pasākumus, rīkojoties ar SFP+ raiduztvērējiem. Ievietojiet saderīgos SFP+ moduļus divos optiskajos portos un pievienojiet LC dupleksās daudzmodu optiskās šķiedras ielāpu vadus raiduztvērējiem. Pievienojiet vara pusi komutatoram vai resursdatoram caur RJ-45 portu, izmantojot piemērotu Cat6A vai labāku kabeli, lai atbalstītu 10 Gbit/s. Pieslēdziet strāvu un pārbaudiet saites gaismas diožu indikatorus; ierīce veiks automātisko sarunu un pielāgos saites parametrus atbilstoši uzstādītajiem raiduztvērējiem un pievienotajai vara iekārtai.

Ieteikumi

Izmantojiet šo pārveidotāju ar daudzmodu SFP+ raiduztvērējiem un augstas kvalitātes LC dupleksajiem ielāpu vadiem 10GBASE-SR darbībai pie 850 nm. Lai droši sasniegtu pilnu 10 Gbit/s joslas platumu, izmantojiet Cat6A vai augstāku kabeli vara pusē un nodrošiniet, ka optiskās šķiedras ielāpu garumi paliek ieteiktajā 30 m robežā izvēlētajam raiduztvērēja tipam. Ievērojiet ESD apstrādi raiduztvērējiem un skatiet ražotāja rokasgrāmatu par konkrētām uzstādīšanas, programmaparatūras un drošības detaļām.
