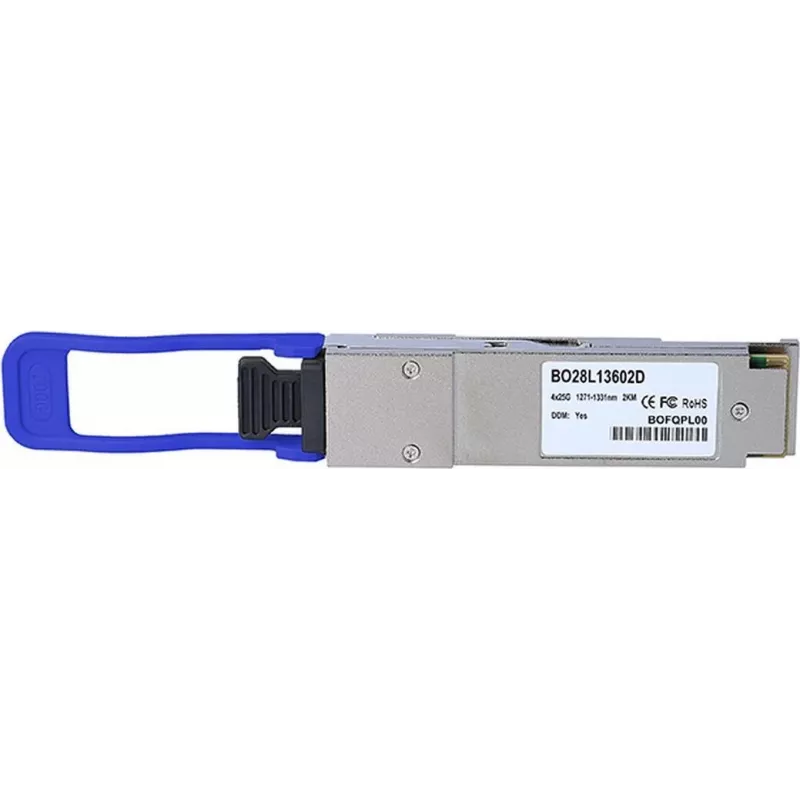

BlueOptics QSFP28 raidītājs-uztvērējs R0Z30A-BO — 100GBASE-CWDM4, LC duplekss, vienmoda, 2 km, DDM

BlueOptics QSFP28 raidītājs-uztvērējs R0Z30A-BO ir 100GBASE-CWDM4 optiskais modulis, kas paredzēts vienmoda šķiedras savienojumiem līdz 2 km attālumā. Modulis izmanto LC dupleksa savienotāju un CWDM tehnoloģiju četros viļņu garuma kanālos, lai kompaktā QSFP28 formas faktorā nodrošinātu apkopotu 100 Gbit/s veiktspēju. Tas atbalsta digitālo diagnostikas uzraudzību (DDM) un darbojas rūpnieciskā temperatūras diapazonā, tāpēc ir piemērots datu centru un mobilo sakaru agregācijas vidēm, kur nepieciešama augsta blīvuma 100 Gbps savienojamība.

Priekšrocības

Raidītājs-uztvērējs nodrošina standartizētu QSFP28 saskarni ar LC duplekso savienojamību un 100 Gbit/s kopējo caurlaidspēju, izmantojot CWDM multipleksēšanu vienmoda šķiedrai. Integrētā digitālā diagnostikas uzraudzība ļauj reāllaikā nolasīt barošanas spriegumu, lāzera nobīdes strāvu, pārraidīto un saņemto optisko jaudu un temperatūru, atvieglojot apkopi. Modulis ir izgatavots atbilstoši noteiktajiem MSA izmēru un elektriskajiem standartiem un ir saderīgs ar aparatūras platformām, kas atbalsta 100GBASE-CWDM4 QSFP28 moduļus. Darbības diapazona atbalsts no 0 °C līdz +70 °C un kompaktais formas faktors ļauj to izvietot blīvās instalācijās.

Piemērots

• Augsta blīvuma datu centru komutatoru augšupsaitēm un mugurkaula-lapu savienojumiem
• Mobilo sakaru agregācijai un metro gredzena savienojumiem līdz 2 km
• 100 Gbps starpsavienojumiem starp maršrutētājiem, glabāšanas sistēmām un slodzes sadalītājiem
• Vidēm, kur nepieciešama optisko savienojumu attālināta uzraudzība un diagnostika

Galvenās specifikācijas

• Maksimālais datu pārraides ātrums: 100000 Mbit/s (100 Gbit/s apkopots)
• Maksimālais attālums: 2000 m pa vienmoda šķiedru
• Savienotājs: LC duplekss
• Optiskā tehnoloģija: 4 kanālu CWDM (100GBASE-CWDM4)
• Formas faktors: QSFP28
• Darba temperatūras diapazons: 0 °C līdz +70 °C
• Atbalstīta digitālā diagnostikas uzraudzība (DDM)
• Produkta krāsa: Sudraba

Lietošana

Ievietojiet raidītāju-uztvērēju saderīgā QSFP28 pieslēgvietā uz komutatora, maršrutētāja vai citas tīkla ierīces, kas atbalsta 100GBASE-CWDM4 moduļus. Izmantojiet vienmoda šķiedras savienotājvadus ar LC dupleksajiem savienotājiem, lai pieslēgtos attālinātiem moduļiem vai savienotājpaneļiem. Pirms savienojuma aktivizēšanas pārliecinieties, vai šķiedras ceļš un savienotāji ir tīri un pareizi ievietoti. Pārbaudiet, vai galvenā ierīce atbalsta DDM, ja nepieciešama optisko parametru uzraudzība. Pēc ievietošanas pārbaudiet savienojuma statusu un diagnostikas vērtības galvenās ierīces pārvaldības saskarnē, lai apstiprinātu pareizu darbību.

Ieteikumi

Optimālai veiktspējai izmantojiet augstas kvalitātes vienmoda savienotājvadus, uzturiet tīras savienotāju gala virsmas un apstipriniet galvenās ierīces saderību ar 100GBASE-CWDM4 QSFP28 moduļiem un DDM. Ierobežojiet šķiedras līkumus un apstrādes laikā ievērojiet ieteiktos ESD piesardzības pasākumus. Ja nepieciešama uzraudzība, iespējojiet DDM nolasījumus galvenajā ierīcē, lai izsekotu optisko jaudu un temperatūru profilaktiskai apkopei.
