Circuit breaker with self-recovery protector CNC EL240302 1P+N 63A 230V

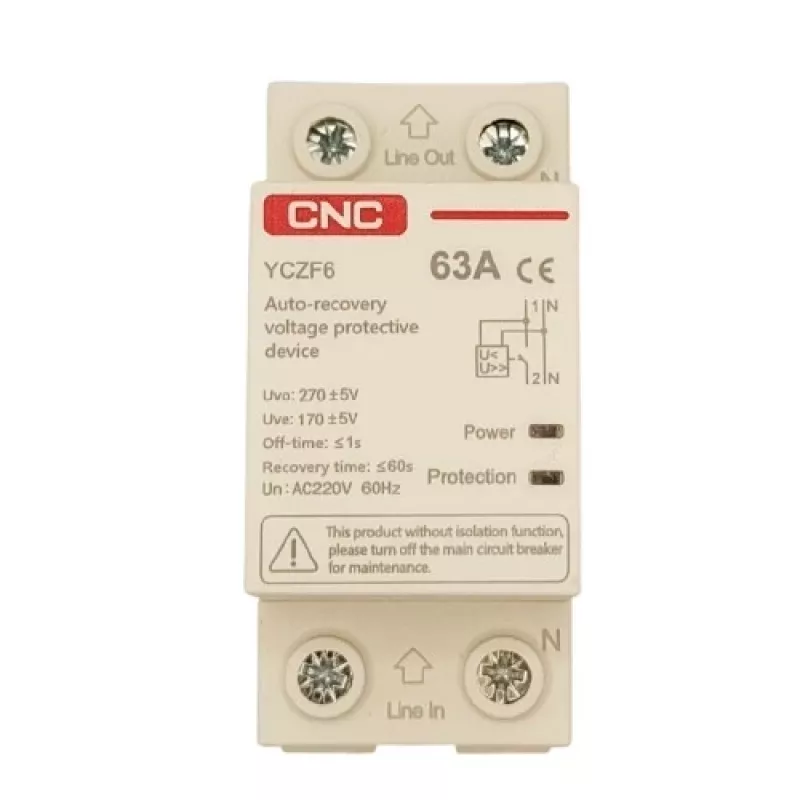

CNC EL240302 ir 1P+N pārsprieguma un zemsprieguma aizsargs ar automātisku pašatjaunošanos, paredzēts maiņstrāvas spriegumam 230 V un maksimālajai darba strāvai 63 A. Ierīce ir paredzēta uzstādīšanai uz 35 mm DIN sliedes un ir izstrādāta, lai aizsargātu vienfāzes dzīvojamās vai vieglas komerciālās ķēdes, atvienojot strāvas padevi, kad spriegums pārsniedz iepriekš iestatītās robežvērtības, un automātiski atjaunojot piegādi, kad spriegums atgriežas normālā diapazonā. Kompaktais baltais korpuss ietver LED indikatorus strāvas un aizsardzības statusa attēlošanai un ir piemērots lietošanai sadales kārbās un citās sadales līnijās, kur nepieciešama sprieguma aizsardzība.

Priekšrocības

Aizsargs nodrošina kombinētu pārsprieguma un zemsprieguma aizsardzību ar automātisku atjaunošanos, samazinot nepieciešamību pēc manuālas iejaukšanās pēc īslaicīgiem bojājumiem. Tā kompaktais DIN sliedes dizains nodrošina vienkāršu uzstādīšanu standarta sadales paneļos, un LED indikatori skaidri parāda strāvas un aizsardzības stāvokļus. Ierīcei ir zems enerģijas patēriņš un ilgs elektriskais mūžs, nodrošinot uzticamu nepārtrauktu darbību.

Piemērots

• Vienfāzes dzīvojamo māju elektrosadalei (230 V)
• Vieglām komerciālām ķēdēm, kur nepieciešama sprieguma aizsardzība
• Uzstādīšanai sadales blokos un sadales kārbās uz 35 mm DIN sliedes

Galvenās specifikācijas

• Nominālais spriegums: maiņstrāvas 230 V
• Nominālā strāva: 63 A
• Polu skaits: 1P+N
• Frekvence: 50/60 Hz
• Pārsprieguma atslēgšanās: maiņstrāvas 270 V ±5 V
• Zemsprieguma atslēgšanās: maiņstrāvas 170 V ±5 V
• Pārsprieguma atjaunošanās: maiņstrāvas 255 V ±5 V
• Zemsprieguma atjaunošanās: maiņstrāvas 185 V ±5 V
• Reakcijas laiks: ≤ 1 s
• Atjaunošanās laiks: ≤ 60 s
• Enerģijas patēriņš: < 2 W
• Elektriskais mūžs: > 50 000 darbību
• Uzstādīšana: 35 mm DIN sliede
• Darba temperatūra: -35°C līdz +70°C
• Izmēri: 36,5 × 78,7 × 66,5 mm
• Krāsa: balta

Lietošana

Uzstādiet CNC EL240302 uz standarta 35 mm DIN sliedes sadales kārbā, nodrošinot, ka uzstādīšanas virsmas slīpums nepārsniedz 5°. Pievienojiet fāzes un nulles vadus atbilstoši vietējiem elektroinstalācijas noteikumiem un izstrādājuma marķējumam. Kad ķēdes spriegums iziet ārpus ierīces noteiktajām robežām, tā automātiski pārtrauc ķēdi; tiklīdz spriegums atgriežas atjaunošanas diapazonā, aizsargs atiestatās un atjauno strāvas padevi. Ievērojiet pareizos pieslēgšanas spaiļu pievilkšanas griezes momentus un nodrošiniet, lai ierīce tiktu uzstādīta sausā, ventilējamā korpusā.

Ieteikumi

Izmantojiet šo ierīci vienfāzes 230 V ķēdēs, kur maksimālā nepārtrauktā strāva nepārsniedz 63 A. Neuzstādiet vidē, kur relatīvais mitrums 40°C temperatūrā pārsniedz 50%, vai ja uzstādīšanas virsmas slīpums pārsniedz 5°. Pastāvīgai drošībai un atbilstībai ievērojiet vietējos elektrotehniskos noteikumus un nodrošiniet, lai uzstādīšanu veiktu vai pārbaudītu kvalificēts elektriķis.
