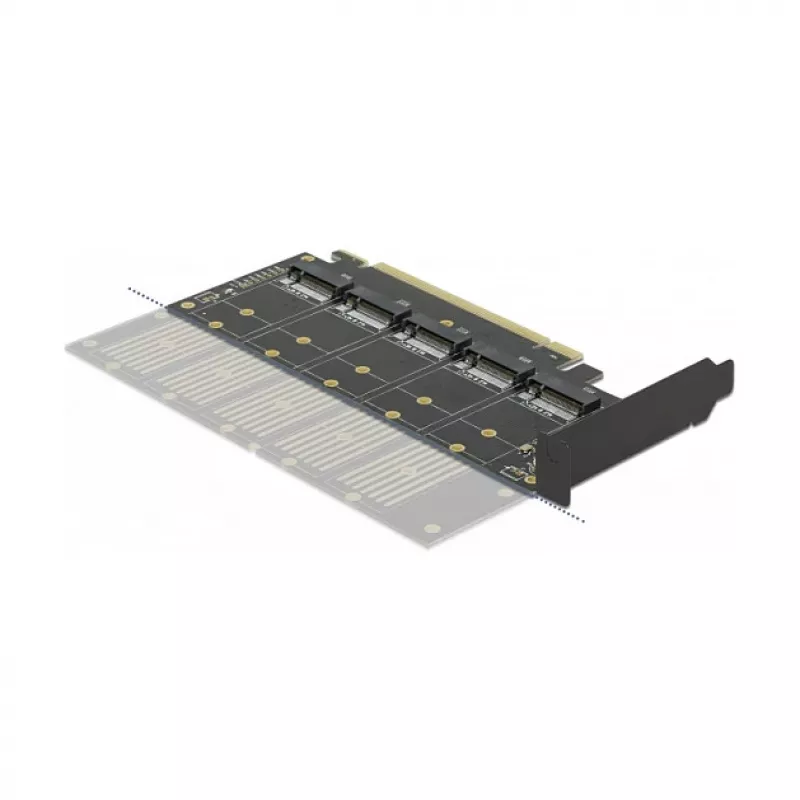

DeLOCK PCI Express x16 karte ar 5 iekšējiem M.2 Key B / SATA slotiem

Šī DeLOCK PCI Express x16 karte paplašina galddatoru ar pieciem iekšējiem M.2 Key B / SATA slotiem. Tā atbalsta M.2 2280, 2260, 2242 un 2230 moduļu garumus un ļauj jauktā veidā pieslēgt M.2 SATA SSD un 2,5" SATA ierīces, izmantojot komplektā iekļautos adapterus un kabeļus. Karte darbojas ar PCIe 3.0 saskarni un ir piemērota sistēmām, kurās ir x16 PCI Express slots.

Priekšrocības

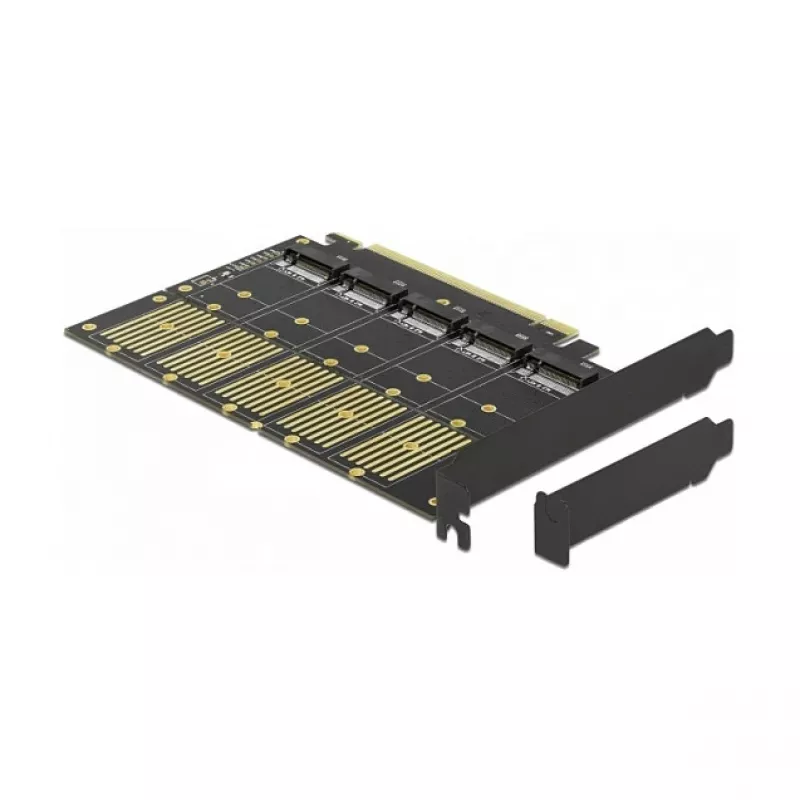

Karte nodrošina piecus iekšējos M.2 Key B / SATA savienojumus un ietver SATA kabeļus un adapterus, lai pieslēgtu līdz pieciem 2,5" SATA diskdziņiem. Tā atbalsta izplatītākos M.2 moduļu formas faktorus (2280, 2260, 2242, 2230), un to var uzstādīt maza izmēra sistēmās, izmantojot komplektā iekļauto zema profila kronšteinu. PCIe x16 saskarne nodrošina savietojamību ar mūsdienīgām mātesplatēm.

Piemērots

Galvenās specifikācijas

Lietošana

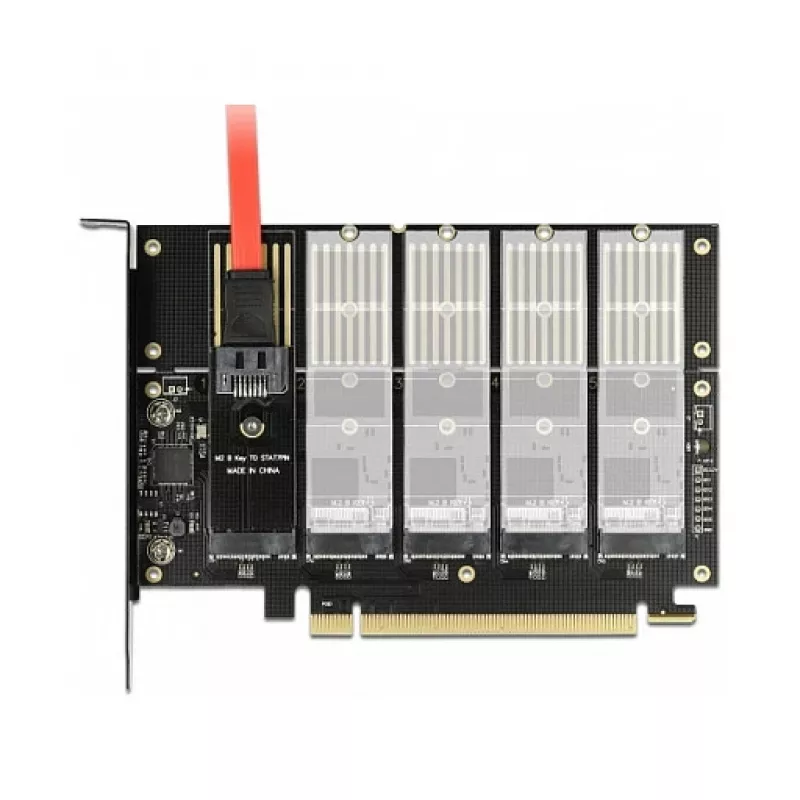

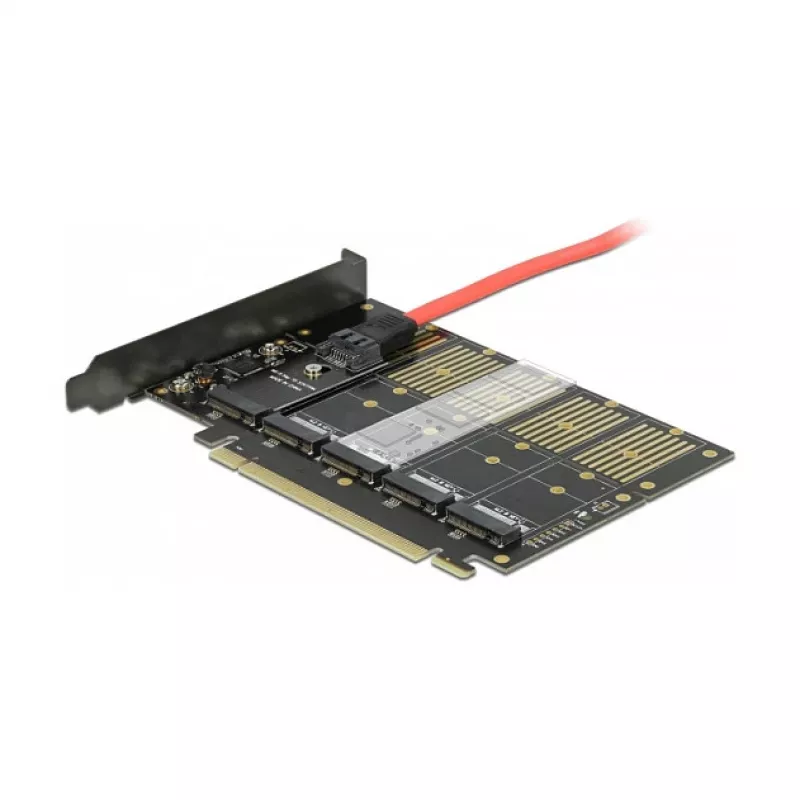

Izslēdziet datoru un ievietojiet karti brīvā PCI Express x16 slotā uz mātesplates. Nostipriniet karti korpusā un, ja nepieciešams, nomainiet pilna augstuma kronšteinu pret komplektā iekļauto zema profila kronšteinu uzstādīšanai kompaktos korpusos. Uzstādiet M.2 SATA moduļus M.2 slotos un nostipriniet tos atbilstošajās skrūvju pozīcijās atkarībā no to garuma (2280, 2260, 2242, 2230). Pievienojiet 2,5" SATA diskdziņus, izmantojot komplektā iekļautos adapterus un SATA kabeļus, pēc tam pievienojiet SATA strāvas savienotājus no barošanas bloka katram diskdzinim. Ieslēdziet datoru un pārbaudiet, vai BIOS/OS atpazīst pievienotās M.2 un SATA ierīces. Ja operētājsistēma pieprasa, instalējiet nepieciešamos draiverus (atbalstītās: Windows 10, 8.1, 7, kā norādījis ražotājs).

Ieteikumi

Lai nodrošinātu uzticamu darbību, izmantojiet saderīgus M.2 SATA (nevis NVMe) moduļus un standarta 2,5" SATA diskdziņus. Pārliecinieties, ka jūsu barošanas bloks nodrošina pietiekami daudz strāvas savienotāju papildu SATA diskdziņiem, un pārbaudiet pieejamo PCIe joslu sadalījumu mātesplatē, jo veiktspēja var būt atkarīga no resursdatora sistēmas konfigurācijas.
