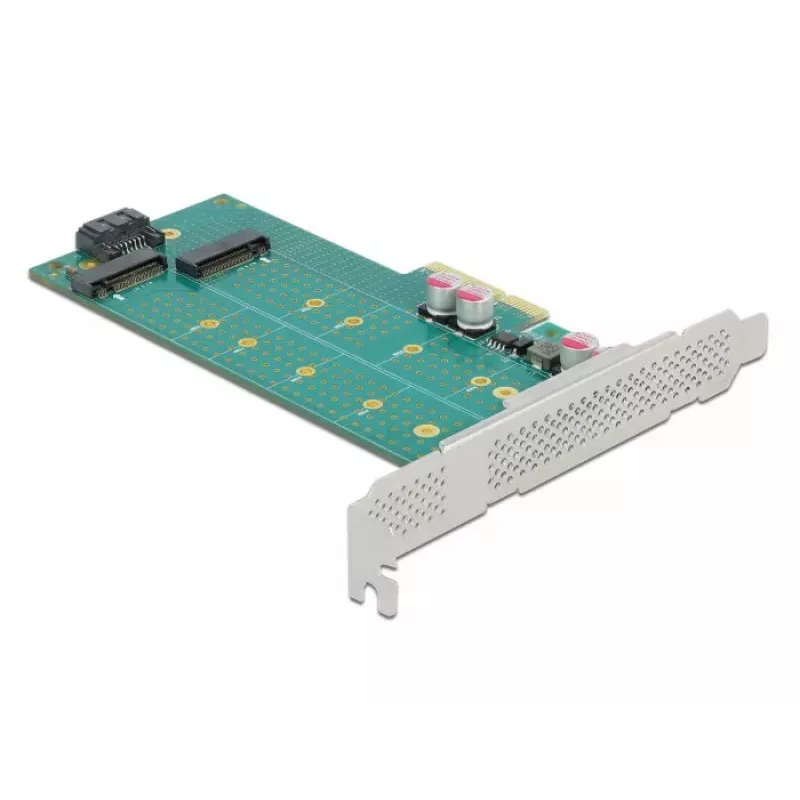

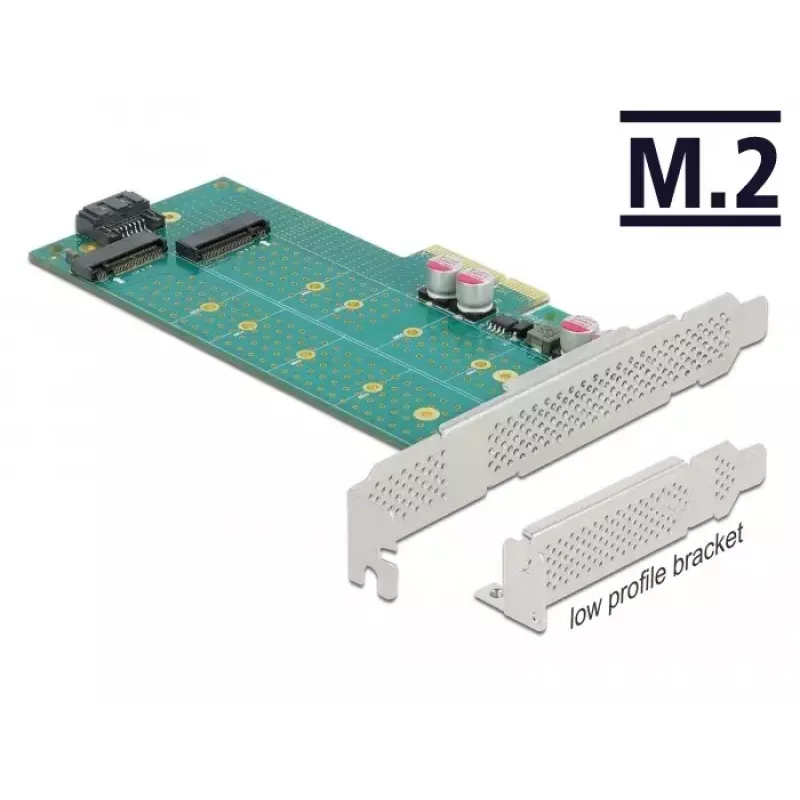

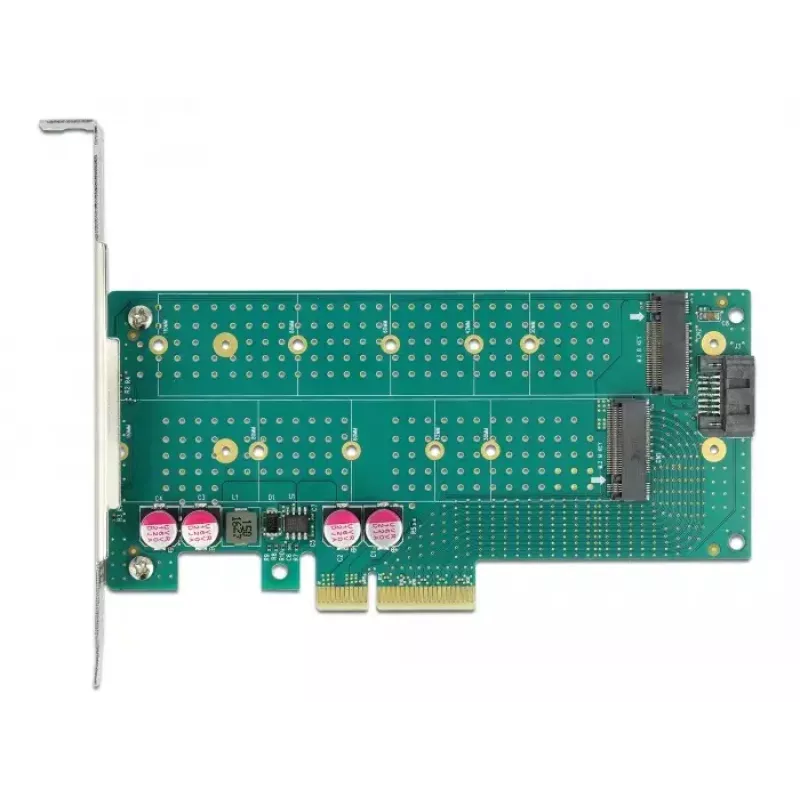

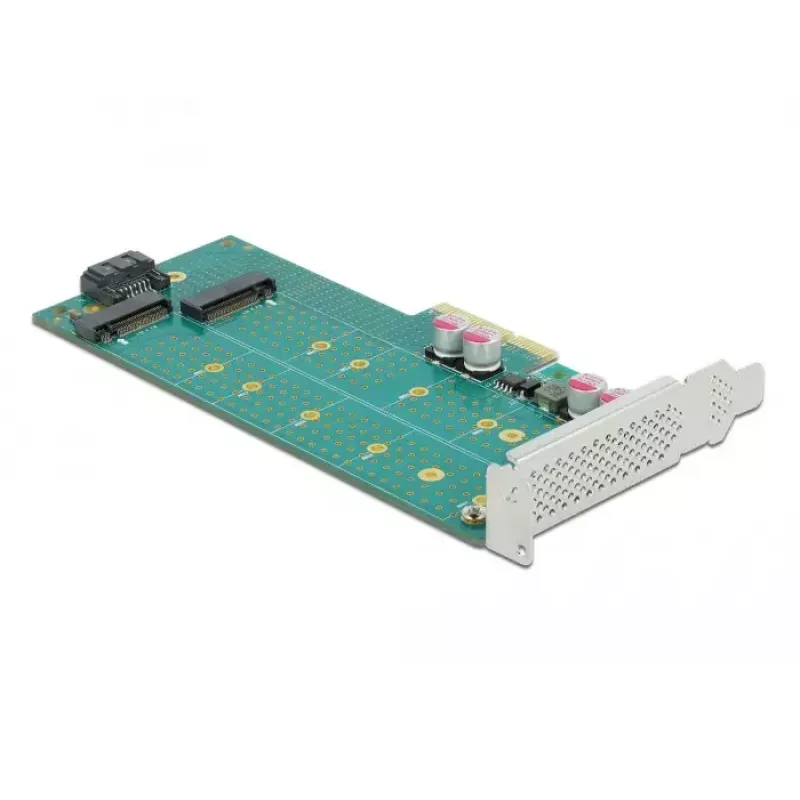

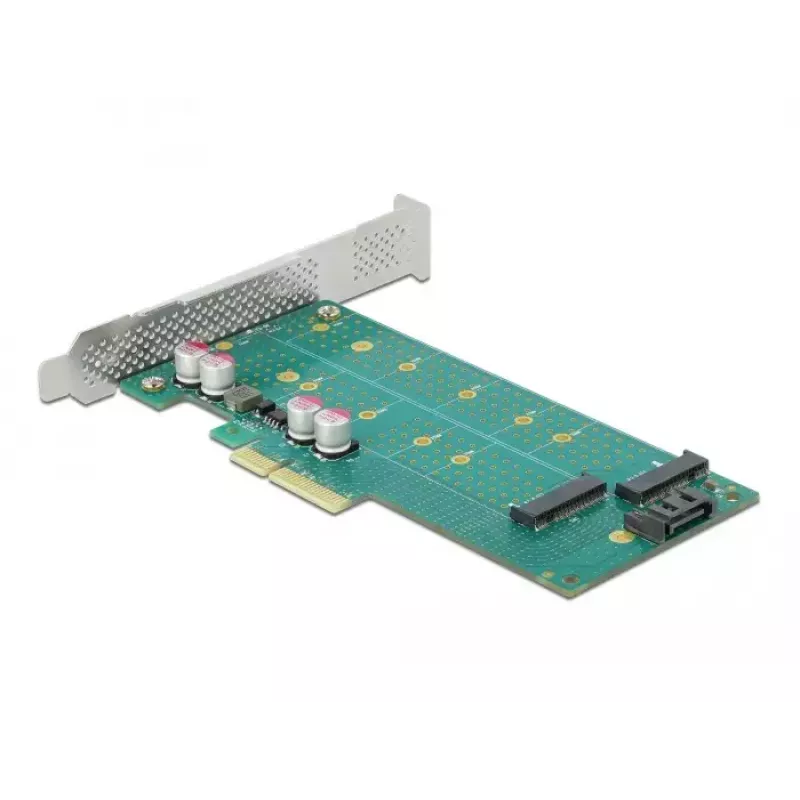

Expansion Card DeLOCK PCI Express x4 to M.2 Key B + M - Low Profile

Šī Delock PCI Express karte paplašina datoru ar diviem M.2 slotiem: vienu M.2 Key B slotu, kas atbalsta SATA M.2 moduļus (formāti 22110, 2280, 2260, 2242, 2230), un vienu M.2 Key M slotu PCIe/NVMe M.2 moduļiem (tie paši atbalstītie formāti). Karte izmanto PCIe x4 resursdatora saskarni un ir pieejama zema profila formas faktorā, kas piemērots kompaktām sistēmām. Abus M.2 slotus var izmantot vienlaicīgi; SATA M.2 modulis tiek savienots ar mātesplati, izmantojot SATA kabeli.

Priekšrocības

Delock PCI Express x4 karte nodrošina vienlaicīgu atbalstu vienam SATA M.2 (Key B) un vienam NVMe M.2 (Key M) diskam, ļaujot elastīgi paplašināt krātuvi. Tās PCIe x4 resursdatora saskarne piedāvā ātrdarbīgu savienojamību, un zema profila dizains ir piemērots maza izmēra datoriem. Karte atbalsta izplatītākos M.2 garumus (22110, 2280, 2260, 2242, 2230) un ietver SATA savienojumu M.2 SATA modulim.

Piemērots

Galvenās specifikācijas

Kā lietot

Uzstādiet paplašināšanas karti brīvā PCIe x4 (vai augstākas versijas) slotā uz mātesplates un nostipriniet to korpusā. Ievietojiet saderīgu M.2 SATA moduli (Key B) un saderīgu M.2 PCIe/NVMe moduli (Key M) attiecīgajos M.2 ligzdās, izmantojot atbilstošās statņu pozīcijas atkarībā no moduļa garuma (22110, 2280, 2260, 2242, 2230). Savienojiet SATA M.2 moduli ar mātesplati, izmantojot komplektā iekļauto SATA kabeli, ja nepieciešams. Pēc uzstādīšanas ieslēdziet sistēmu un pārbaudiet, vai abas ierīces tiek atpazītas BIOS/UEFI un operētājsistēmā. Ja nepieciešams, instalējiet atbilstošos draiverus vai konfigurējiet diskus disku pārvaldībā.

Ieteikumi

Izmantojiet kvalitatīvus M.2 moduļus, kas atbilst atbalstītajiem atslēgu un garumu specifikācijām. Nodrošiniet, lai korpusā būtu pietiekama gaisa plūsma NVMe diskiem, un pārbaudiet mātesplates saderību ar papildu SATA ierīcēm, pievienojot M.2 SATA moduli caur SATA kabeli.
