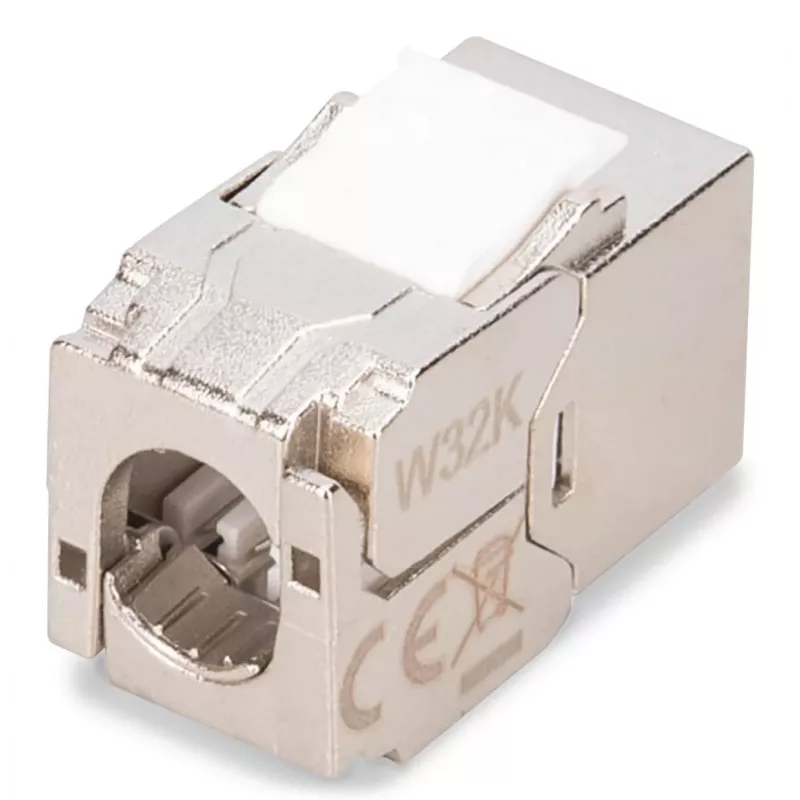

Digitus CAT 6A kompaktais keystone modulis, ekranēts, bezinstrumentu montāža, savienojums, 24 gab.

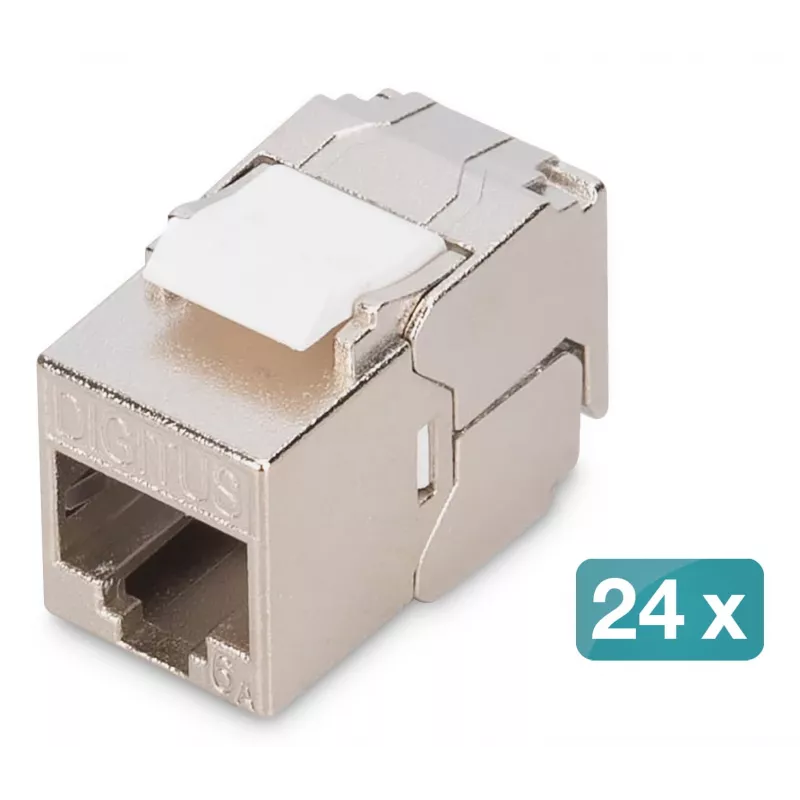

DIGITUS CAT 6A kompaktais keystone modulis (DN-93615-S-24) ir ekranēts, bezinstrumentu RJ45 modulis, kas paredzēts uzticamiem 10GBase-T tīkla savienojumiem. Piegādāts 24 gabalu iepakojumā, modulis nodrošina Cat6A veiktspēju līdz 500 MHz un ir piemērots uzstādīšanai 19" 1U sadales paneļos un konstruktīvi saderīgās sadales kārbās. Korpuss ir izgatavots no cinka spiedlejuma ar 360° ekranējuma kontaktu, un kontaktu virsmas ir niķelētas ar 0,5 μ zelta pārklājumu ilgstošai signāla integritātei.

Priekšrocības

Bezinstrumentu montāža uz vietas, izmantojot LSA izolācijas pārvietošanas savienotājus, vienkāršo uzstādīšanu un samazina nepieciešamību pēc īpašiem instrumentiem. Kompaktais dizains ļauj veikt blīvu virkņu uzstādīšanu 483 mm (19") 1U paneļos, vienlaikus saglabājot savietojamību ar modulārām sadales kārbām. Modulis atbalsta PoE standartus (IEEE 802.3 af/at/bt), ieskaitot PoE+ un 4PPoE pastāvīgajā līnijā, un piedāvā pārbaudītu mehānisko izturību ar vismaz 750 savienošanas cikliem.

Piemērots

• Strukturētai kabeļu sistēmai serveru telpās un vadu skapjos
• 19" 1U patch paneļiem augsta blīvuma instalācijām
• Modulārām sadales kārbām un sienas rozetēm, kurām nepieciešami ekranēti Cat6A savienojumi
• PoE un PoE+ barotām ierīcēm, ieskaitot 4PPoE lietojumus

Galvenās specifikācijas

• Standarts: 6A kategorija (10GBase-T), 500 MHz
• Atbilstība: ISO/IEC 11801 3. izdevums, EN 50173-1
• PoE atbalsts: IEEE 802.3 af/at/bt (PoE, PoE+, 4PPoE pastāvīgajā līnijā)
• Savienotājs: RJ45 (8P8C), sievišķais

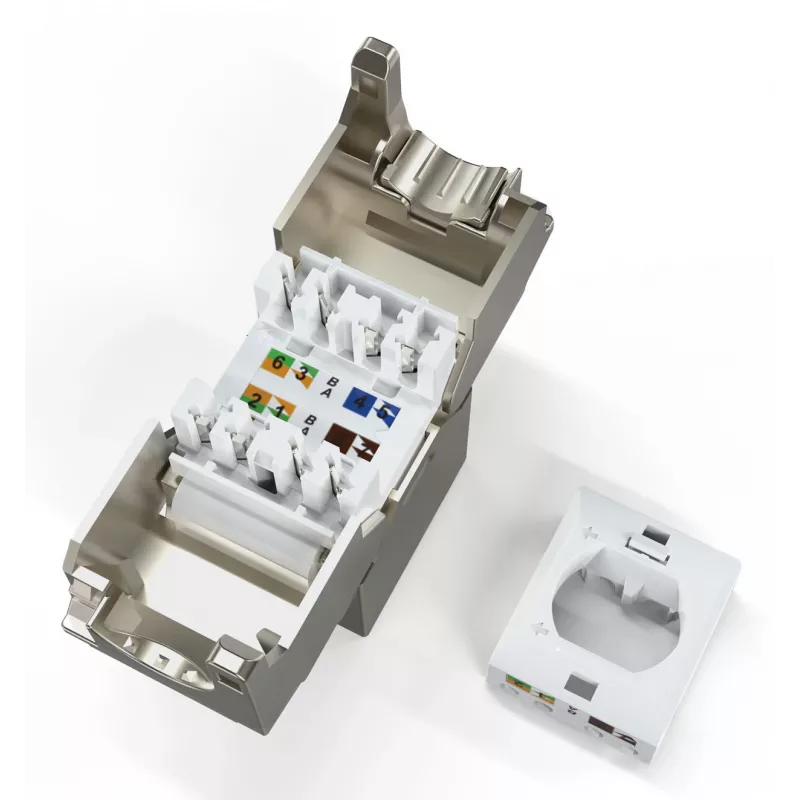

• Terminācija: LSA izolācijas pārvietošanas savienotāji, ar krāsu kodu EIA/TIA 568 A un B
• Ekranējums: 360° ekranējuma kontakts; korpuss no cinka spiedlejuma, niķelēts
• Kontaktu materiāls/pārklājums: Fosforbronza; niķelis ar 0,5 μ zelta pārklājumu
• Ievietošanas spēks: Maks. 30 N (IEC 60603-7-51)
• Turēšanas spēks: 7,7 kg (kontaktligzda pret spraudni)
• Darba temperatūra: -20 °C līdz +70 °C
• Savienošanas cikli: ≥ 750
• Atbalstītie vadu izmēri: AWG 26/7 – 22/1, vītas un viengabala; pārbaudīts ar AWG 22/1
• Dielektriskā izturība: 1000 V līdzstrāva (kontakts/kontakts), 1500 V līdzstrāva (kontakts/zeme)
• Daudzums iepakojumā: 24 gabali

Lietošana

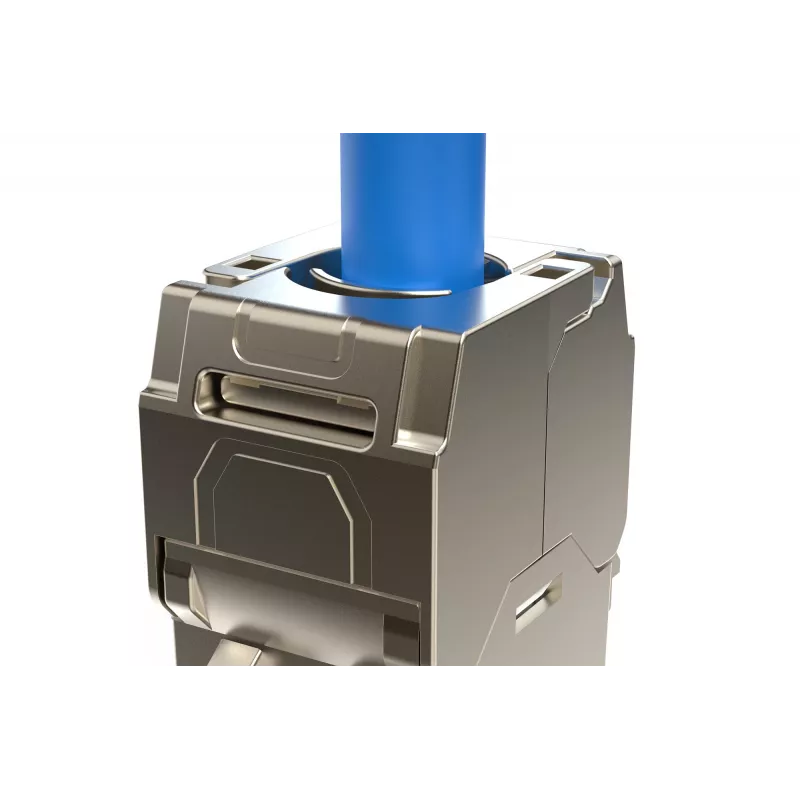

Sagatavojiet tīkla kabeli, noņemot ārējo apvalku un sakārtojot vadu pārus saskaņā ar izvēlēto EIA/TIA 568 A vai B krāsu kodu. Ievietojiet vadus LSA izolācijas pārvietošanas savienotājos un iespiediet tos vietā, izmantojot atbilstošu LSA instrumentu vai saderīgu iespiešanas ierīci, ja nepieciešams; modulis atbalsta arī bezinstrumentu montāžu uzstādīšanai uz vietas. Nostipriniet kabeli ar integrēto stiepes samazināšanas elementi un kabeļu saitēm, pēc tam uzstādiet keystone moduli saderīgā 19" 1U panelī vai modulārā sadales kārbā. Savienojiet tīkla ierīces, izmantojot standarta RJ45 patch kabeli.

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, izmantojiet viengabala AWG 22/1 instalācijas kabeli (pārbaudītā konfigurācija) un nodrošiniet pilnīgu 360° ekranējuma nepārtrauktību, pareizi iezemējot paneli vai šasiju. Izvairieties no pārmērīgas kabeļu saliekšanas terminācijas punktā un ievērojiet EIA/TIA vadu standartus, lai sasniegtu vislabāko signāla veiktspēju.
