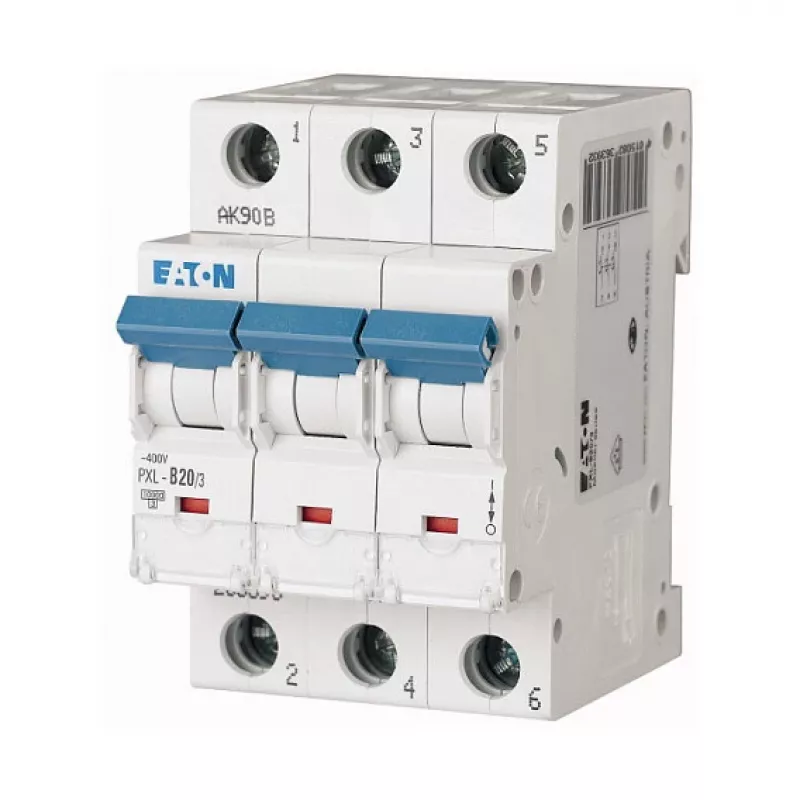

Eaton PXL-B20/3 miniatūrs automātslēdzis - 3 polu, B tips, 20A (236393)

Blīvā elektriskā sadales skapī katrai atzarojuma ķēdei ir nepieciešams slēdzis, kas acumirklī reaģē gan uz pārslodzi, gan īssavienojumu. Eaton PXL-B20/3 nodrošina šo aizsardzību ar kompaktu 3 polu dizainu, 20 A nominālo strāvu un B tipa atslēgšanas raksturlīkni — padarot to par vienkāršu izvēli fiksētām instalācijām komerciālos un rūpnieciskos objektos.

Galvenās specifikācijas

• 3 polu mini slēdzis (MCB)
• Nominālā strāva: 20 A
• Atslēgšanas raksturlīkne: B tips
• Nominālais spriegums: 230/400 V AC
• Nominālā atslēgšanas spēja (Icn): 10 kA
• Frekvence: 50/60 Hz
• Montāža: DIN sliede (EN 60715)
• Moduļa platums: 3 TE (52,5 mm)
• Termināļu tips: Skrūvju termināļi
• Termināļu šķērsgriezums: 1–25 mm² (ciets un elastīgs)
• Aizsardzības pakāpe: IP20 termināļi, IP40 priekšpuse
• Enerģijas ierobežošanas klase: 3
• Standarti: IEC/EN 60898-1
• Darba temperatūra: -25°C līdz +75°C

Kāpēc izvēlēties

Eaton PXL sērija apvieno pārbaudītu elektromehānisko uzticamību ar kompaktu 3 moduļu izmēru. Tā B tipa raksturlīkne ir īpaši paredzēta kabeļu aizsardzībai un vispārējām elektriskajām ķēdēm, atslēdzoties, kad strāva sasniedz 3 līdz 5 reizes lielāku vērtību par nominālo. Ar 10 kA atslēgšanas spēju tas droši apstrādā tipiskus īssavienojumus apakšsadales skapjos, neapdraudot drošību.

Ideāli lietošanas gadījumi

• Aizsardzība apgaismojuma un kontaktligzdu ķēdēm dzīvojamās vai komerciālās instalācijās
• Atzarojuma ķēžu aizsardzība mazām ierīcēm un HVAC iekārtām
• Vadības ķēžu izolācija un aizsardzība rūpnieciskajos paneļos
• Esošo DIN sliežu sadales skapju modernizācija

Noderīga informācija

Pārliecinieties, ka slēdzis ir uzstādīts uz 35 mm DIN sliedes (EN 60715) un ka pievienotie kabeļi ir pareizi atdalīti skrūvju termināļiem. Ierīce ir paredzēta fiksētām instalācijām, un tā jāizmanto norādītajā temperatūras diapazonā. Vienmēr pārbaudiet, vai īssavienojuma strāva uzstādīšanas vietā nepārsniedz nominālo atslēgšanas spēju.
