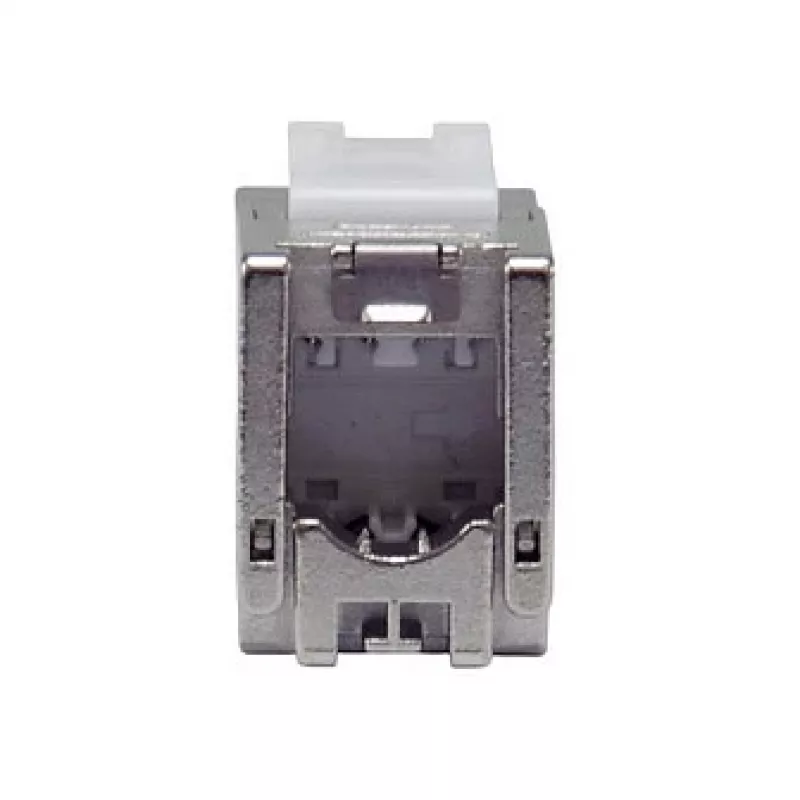

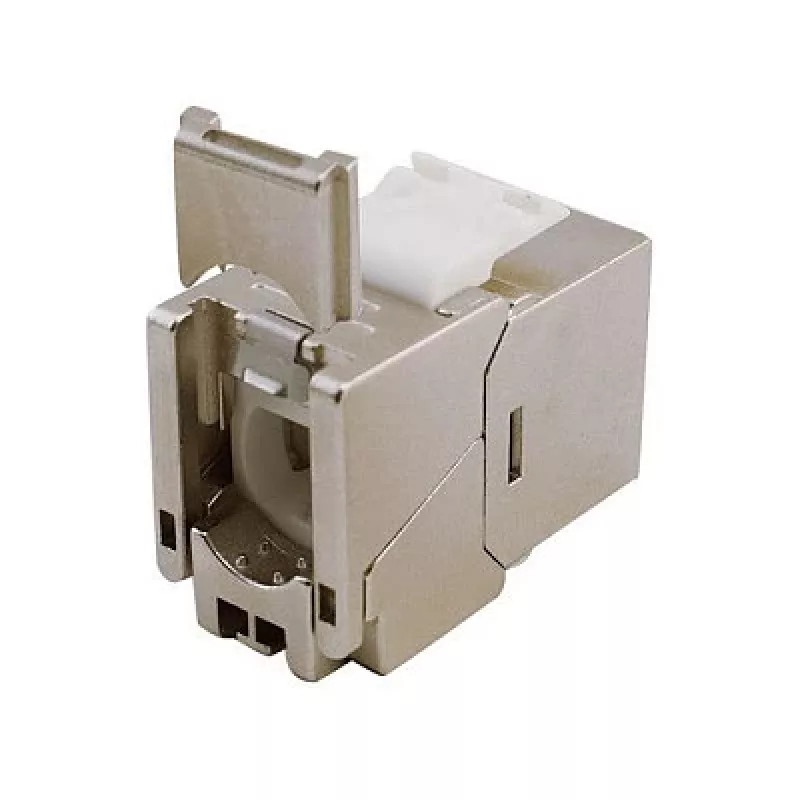

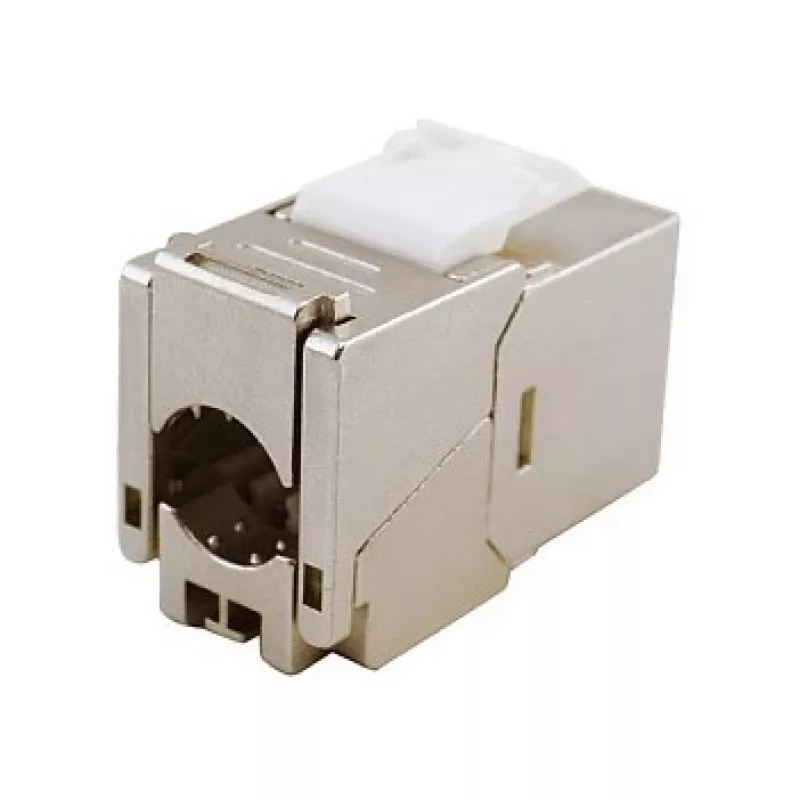

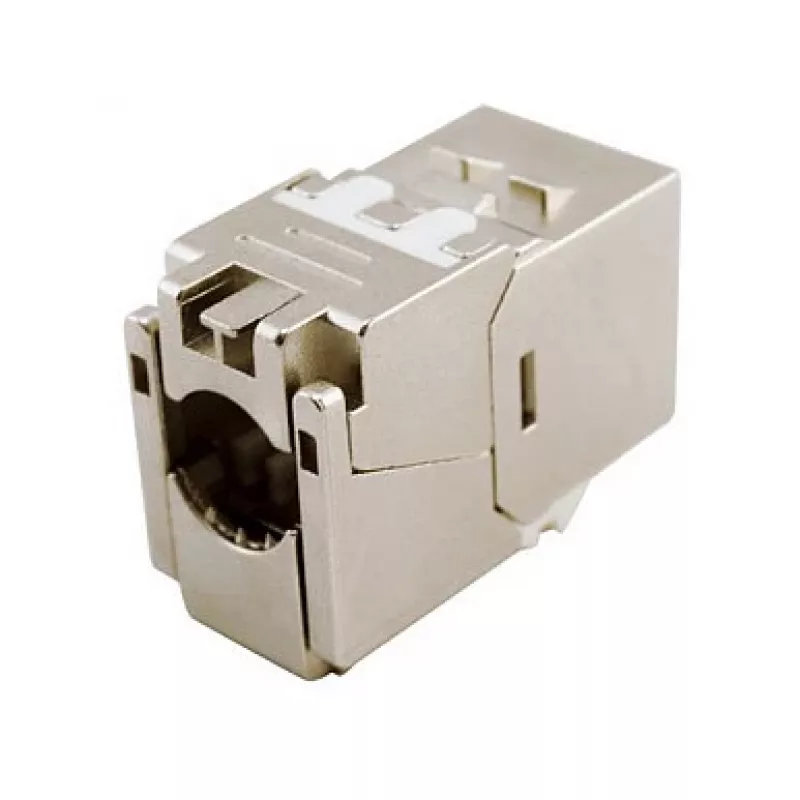

Ekranēts Cat.6A plāns Keystone savienotājs, EQUIP 767223, bez instrumentiem, RJ-45, plakans, sudraba, 8 gab.

EQUIP ekranētais Cat.6A plānais Keystone savienotājs (modelis 767223) ir bez instrumentiem lietojams, plāna profila RJ-45 savienotājs, kas paredzēts augsta blīvuma strukturētajai kabeļu sistēmai. Sudraba krāsas, plakanais keystone savienotājs atbalsta Cat.6A veiktspēju līdz 500 MHz un 10GBase-T pārraidi, un tiek piegādāts 8 gabalu iepakojumā. Tā ekranētā konstrukcija samazina elektromagnētiskos traucējumus, un tas ir saderīgs ar standarta keystone sienas plāksnēm, komutācijas paneļiem un modulāriem priekšējiem paneļiem, lai nodrošinātu vietu taupošus savienojumus komerciālos un dzīvojamos tīklos.

Priekšrocības

Savienojuma izveide bez instrumentiem vienkāršo uzstādīšanu un samazina iestatīšanas laiku, vienlaikus saglabājot drošu savienojumu. Izturīgs ekranējums nodrošina uzlabotu EMI/RFI aizsardzību, lai saglabātu signāla integritāti 10 Gigabit Ethernet tīklam. Plānais, plakanais formas faktors ļauj to uzstādīt augsta blīvuma paneļos un šauros priekšējos paneļos, nezaudējot veiktspēju. Ar krāsu kodētais IDC (T568A/T568B) un LSA savienotāja dizains nodrošina konsekventus, uzticamus savienojumus kabeļiem ar dzīslām no 22 AWG līdz 26 AWG.

Piemērots

• Augsta blīvuma komutācijas paneļiem un serveru statīviem
• Keystone sienas plāksnēm un modulāriem priekšējiem paneļiem
• 10GBase-T LAN un datu centru lietojumprogrammām
• PoE, PoE+ un PoE++ darbināmām ierīcēm

Galvenās specifikācijas

• Zīmols: EQUIP, Modelis: 767223
• Kategorija: Cat.6A (E klase), 500 MHz
• Pārraide: 10GBase-T (10 Gbit/s)

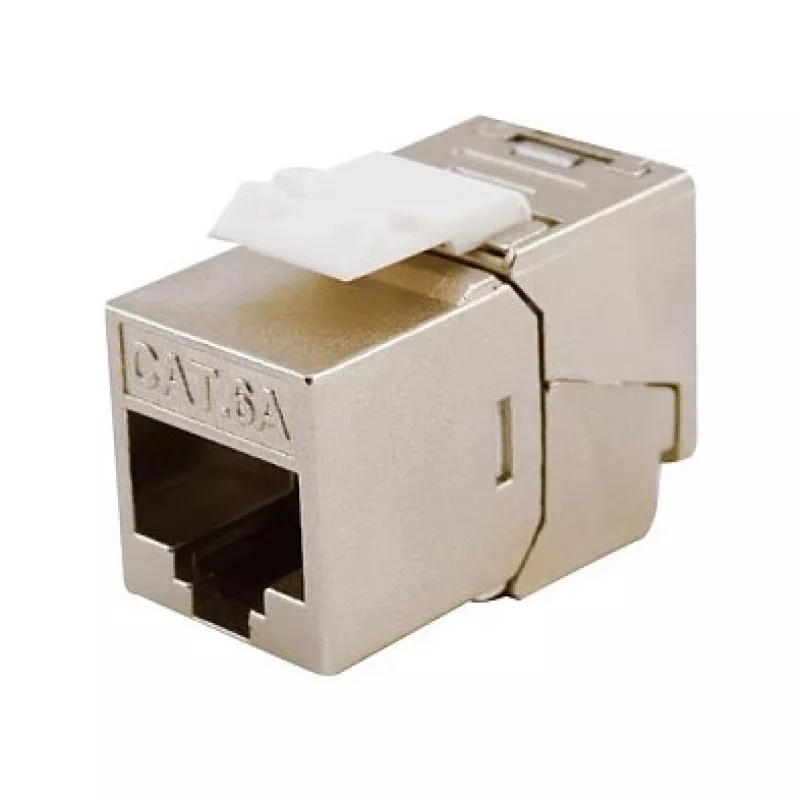

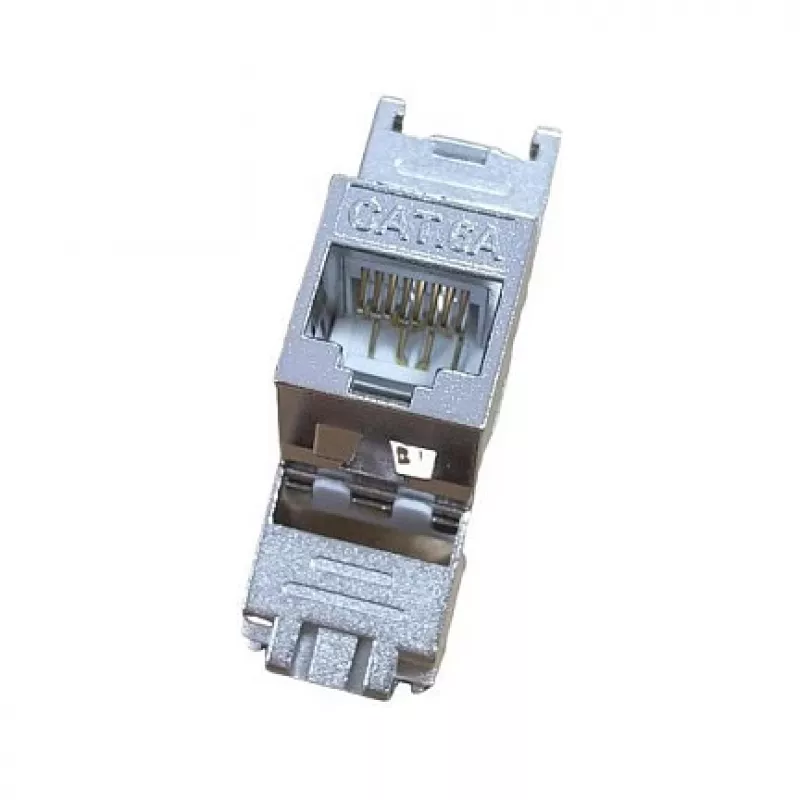

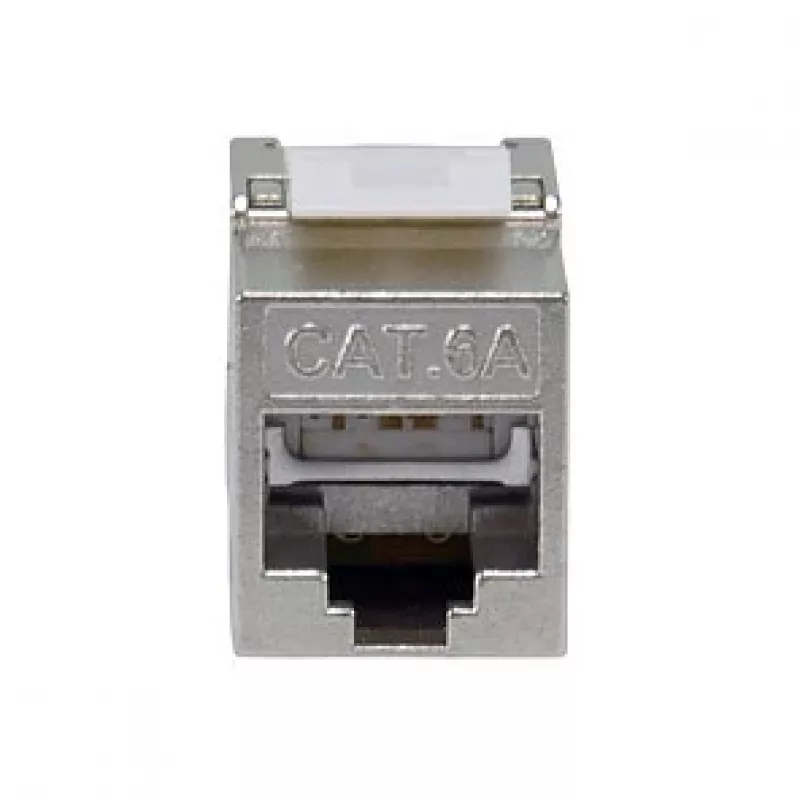

• Savienotājs: Ekranēts RJ-45 sievišķais, keystone formāts

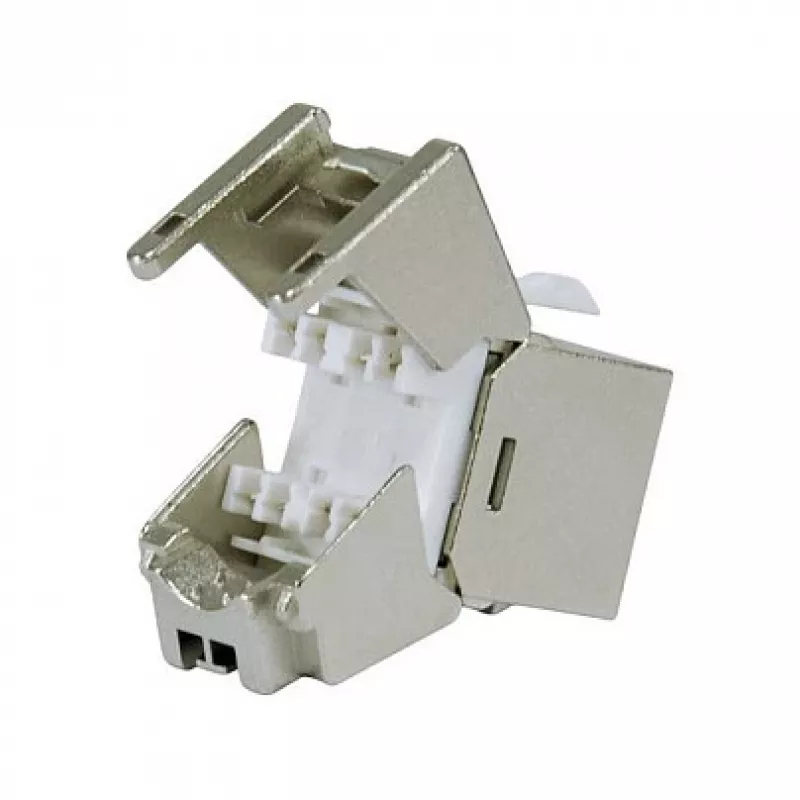

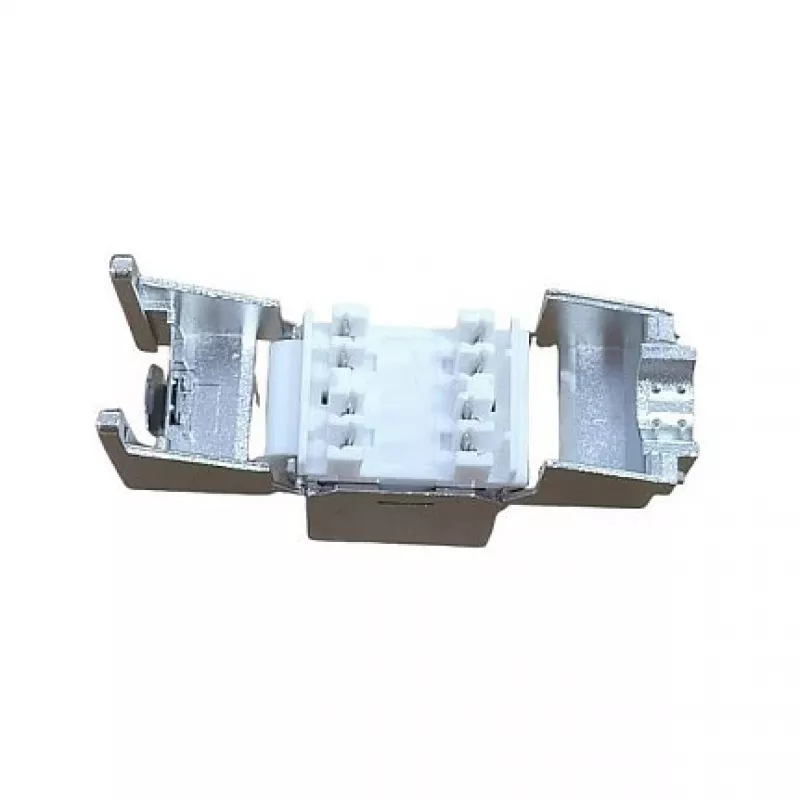

• Savienojuma izveide: bez instrumentiem / LSA, ar krāsu kodēts T568A/T568B
• Kabeļu atbalsts: 22 AWG – 26 AWG
• PoE atbalsts: PoE / PoE+ / PoE++
• Materiāls / Apdare: Sudraba, plakans dizains
• Sertifikācija: GHMT; atbilst ISO/IEC 11801 un EN 50173 (E klase)

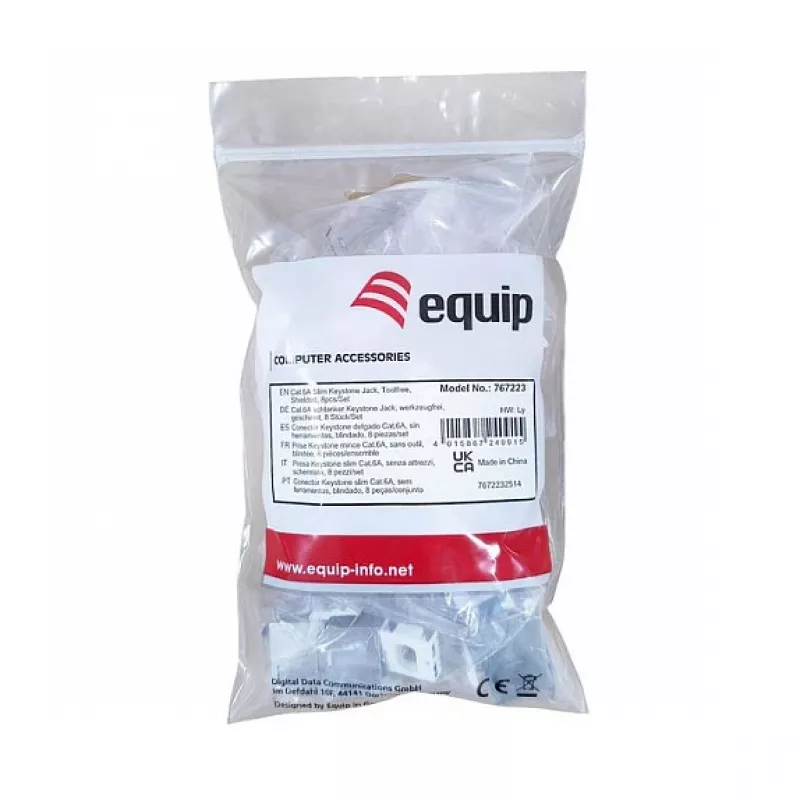

• Iepakojuma daudzums: 8 gab. (tirdzniecības vienība)
• Izmēri (vienam savienotājam): 14,5 × 29 × 19,6 mm
• EAN: 4015867240915

Kā lietot

Ievietojiet savienotāju saderīgā keystone atverē uz sienas plāksnes vai komutācijas paneļa. Sagatavojiet kabeli, noņemot ārējo apvalku un sakārtojiet dzīslas atbilstoši uzdrukātajam T568A vai T568B krāsu kodam. Iespiediet katru dzīslu LSA spraugās, ievērojot savienojuma izveides procedūru bez instrumentiem, līdz tās nofiksējas vietā un IDC mehānisms nogriež lieko dzīslas daļu. Pārliecinieties, ka ekrāns ir pareizi savienots ar savienotāju un paneļa zemējumu atbilstoši prasībām. Stingri iespiediet keystone savienotāju plāksnē vai panelī un pārbaudiet savienojumu ar atbilstošu tīkla testēšanas aprīkojumu, lai pārbaudītu nepārtrauktību un veiktspēju.

Ieteikumi

Izmantojiet ekranēto Cat.6A plāno keystone savienotāju pareizi iezemētās instalācijās un ar ekranētiem komutācijas paneļiem vai metāla priekšējiem paneļiem, lai nodrošinātu efektīvu EMI aizsardzību. Konsekventi ievērojiet T568A/T568B vadu standartus abos galos un pārbaudiet savienojumus ar kabeļu testeri, kas atbalsta Cat.6A/10GBase-T veiktspēju.
