Fibre optic kabelis EFB Elektronik MTPF12LCOS2-3

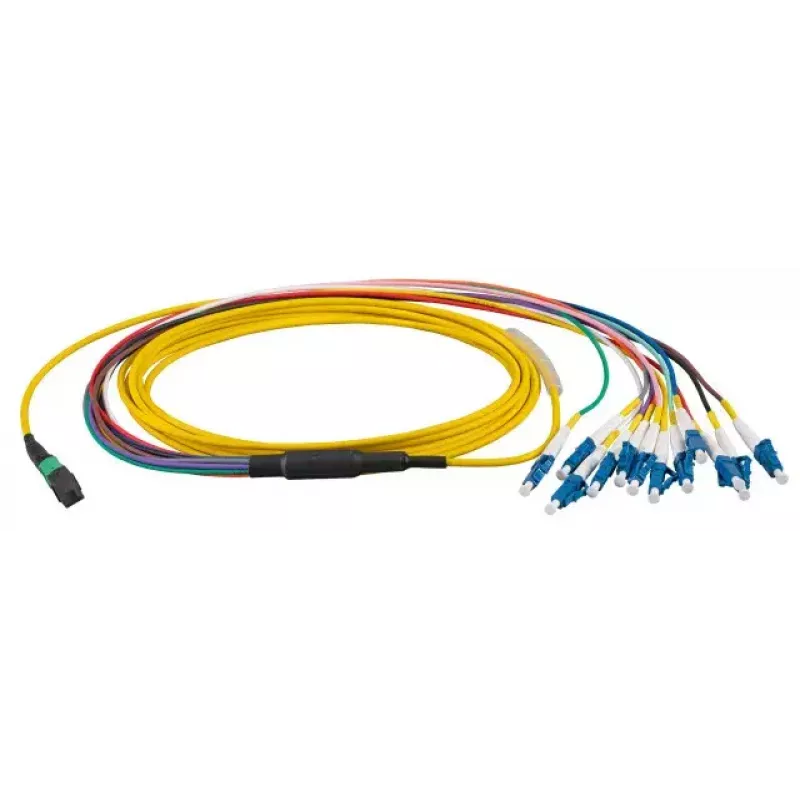

EFB Elektronik MTPF12LCOS2-3 ir 3 m garš OS2 vienmoda optiskās šķiedras kabelis ar MTP® daudzšķiedru savienotāju vienā galā un 12x LC dupleksajiem savienotājiem otrā galā. Ar 9 µm serdes diametru un OS2 vājinājuma raksturlielumiem šis maģistrālais kabelis ir paredzēts ātrgaitas datu pārraidei ar zemiem ievades zudumiem lielos attālumos. Kabelis ir piemērots strukturētai kabeļu sistēmai datu centros, telekomunikāciju telpās un mugurkaula savienojumos, kur nepieciešami blīvi paralēlie savienojumi.

Priekšrocības

Šis optiskās šķiedras kabelis nodrošina kompaktu augsta blīvuma savienojumu, izmantojot MTP savienotāju, kas sadalās divpadsmit LC savienotājos, samazinot statņu vietu un vienkāršojot pārslēgšanos starp MPO/MTP maģistrālēm un iekārtām ar LC pieslēgvietām. OS2 vienmodas konstrukcija ar 9 µm serdes diametru nodrošina zemu vājinājumu un stabilu veiktspēju tālsavienojumiem. 3 m garums līdzsvaro pārvaldāmību pārslēgšanās ejās un iekārtu skapjos, vienlaikus saglabājot signāla integritāti īsiem līdz vidējiem mugurkaula segmentiem.

Piemērots

• Datu centru maģistrālēm starp MTP/MPO paneļiem un LC bāzētiem slēdžiem vai raiduztvērējiem
• Augsta blīvuma paralēlās optikas izvietojumiem (piem., 40G, 100G sistēmām, izmantojot MPO/MTP)
• Telekomunikāciju un universitātes pilsētiņas mugurkaula kabeļu sistēmai, kam nepieciešama vienmodas OS2 veiktspēja
• MPO/MTP kasešu un pārslēgšanās paneļu savienošanai ar LC pieslēgvietām

Galvenās specifikācijas

• Garums: 3 m
• Šķiedras tips: Vienmodas OS2
• Serdes diametrs: 9 µm
• Savienotājs A: MTP daudzšķiedru (12 šķiedru)
• Savienotājs B: 12 × LC duplekss
• Tipisks pielietojums: Maģistrāle/pārslēgšanās starp MPO/MTP un LC pieslēgvietām

Kā lietot

Pievienojiet MTP galu MPO/MTP pieslēgvietai uz kasetes, maģistrāles paneļa vai slēdža moduļa un maršrutējiet 12 LC savienotājus uz attiecīgajām LC pieslēgvietām aktīvajā iekārtā vai pārslēgšanās paneļos. Pirms savienošanas pārliecinieties, ka savienotāji ir tīri, lai izvairītos no piesārņojuma un signāla zudumiem. Ievērojiet pareizu liekuma rādiusu un nostipriniet kabeli pie kabeļu pārvaldības elementiem, lai novērstu spriedzi vai asus liekumus uzstādīšanas un ekspluatācijas laikā.

Ieteikumi

Izmantojiet nozares standarta tīrīšanas rīkus MTP un LC savienotājiem, pirms nodošanas ekspluatācijā pārbaudiet polaritāti un šķiedru kartējumu, un marķējiet abus galus, lai vienkāršotu turpmāko apkopi. Augsta blīvuma instalācijām savienojiet šo kabeli ar atbilstošām MTP kasetēm vai sadales moduļiem un ievērojiet ražotāja norādījumus par ievades zudumiem un savienotāju apstrādi.
