Optiskās šķiedras kabelis EFB Elektronik MTPF12LCOS2-2

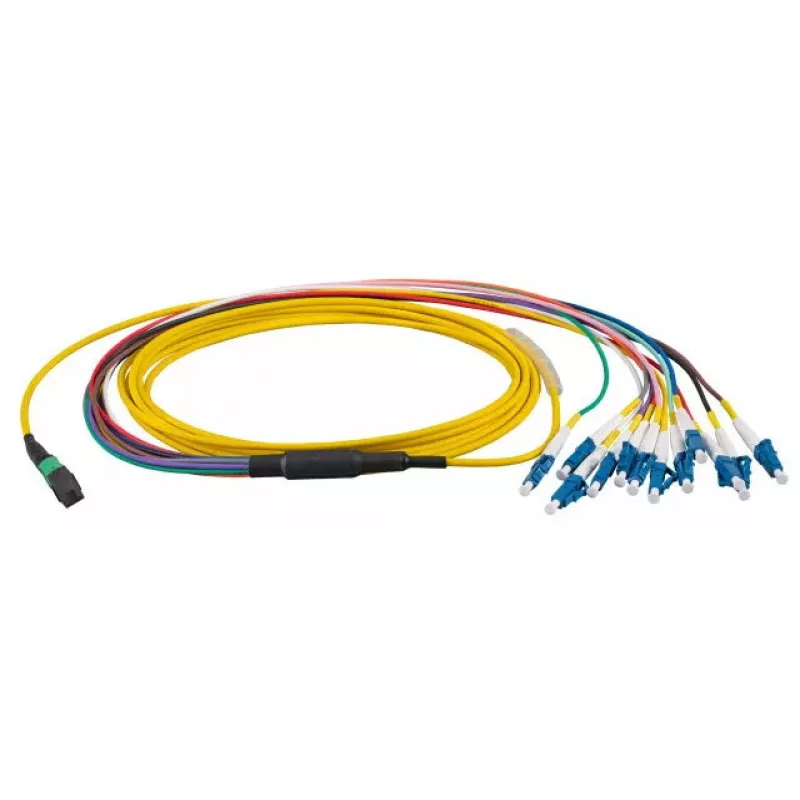

EFB Elektronik MTPF12LCOS2-2 ir 2 m garš OS2 vienmoda optiskās šķiedras kabelis, kas paredzēts augsta blīvuma savienojumiem. Tas apvieno vienu MTP daudzšķiedru savienotāju vienā galā ar divpadsmit LC savienotājiem otrā galā, nodrošinot kompaktu risinājumu 12 šķiedru maģistrāles sadalīšanai atsevišķos LC pieslēgumos. Kabelis izmanto 9 µm vienmoda serdes diametru, kas atbalsta liela attāluma, zemu zudumu optisko pārraidi, piemērotu mūsdienīgām ātrdarbīgām tīkla vidēm, piemēram, datu centriem un telekomunikāciju statīviem.

Priekšrocības

Šis daudzfunkcionālais optiskās šķiedras komplekts piedāvā blīvuma un pārvaldāmības līdzsvaru, apvienojot MTP interfeisu ar atsevišķām LC izejām. OS2 vienmoda konstrukcija ar 9 µm serdi samazina vājinājumu un modālo dispersiju, nodrošinot stabilus augsta joslas platuma signālus. 2 m garumā kabelis ir ērts savienojumiem statīvu iekšienē vai starp blakus esošām iekārtām, un izturīgie savienotāju korpusi samazina mehānisku bojājumu risku uzstādīšanas un pārkonfigurēšanas laikā.

Piemērots

• Datu centru mugurkaula un komutācijas savienojumiem starp MTP maģistrālēm un uz LC balstītām iekārtām
• Ātrdarbīgiem tīkla savienojumiem, tostarp 10G, 40G un 100G izvēršanai, kur nepieciešama MTP-LC atzarošana
• Telekomunikāciju statīviem, optiskās sadales rāmjiem un serveru starpsavienojumiem

Galvenās specifikācijas

• Šķiedras tips: OS2, vienmoda
• Serdes diametrs: 9 µm
• Savienotājs (gals A): MTP daudzšķiedru savienotājs, 12 šķiedras
• Savienotājs (gals B): 12 × LC savienotāji
• Garums: 2 m
• Režīms: Vienmoda, paredzēta liela attāluma, zemu zudumu pārraidei
• Konstrukcija: Iekštelpām paredzēta montāža ar pastiprinātām savienotāju aizsargmēlītēm

Kā lietot

Uzstādiet MTP savienotāju attiecīgajā MTP adapterī vai kasetē komutācijas panelī, nodrošinot pareizu orientāciju un drošu aiztura sasaisti. Izvadiet 2 m kabeli līdz mērķa iekārtai un pievienojiet LC savienotājus ierīču LC portiem, ievērojot pareizu polaritāti un kanālu kartējumu. Izvairieties no stingriem līkumiem un uzstādīšanas laikā uzturiet pareizu liekuma rādiusu. Pēc uzstādīšanas pārbaudiet katru kanālu ar piemērotu optisko testēšanas aprīkojumu, lai pārliecinātos par ievades zudumiem un nepārtrauktību.

Ieteikumi

Lai nodrošinātu vislabāko veiktspēju, uzglabājiet un rīkojieties ar kabeli aiz savienotāju aizsargmēlītēm, turiet putekļu vāciņus uz neizmantotiem savienotājiem un izmantojiet tīrīšanas rīkus pirms savienotāju savienošanas. Uzturiet vismaz 30 mm liekuma rādiusu vienmoda šķiedrām un izvairieties no pārmērīga vilkšanas spēka. Izmantojiet šo 2 m MTP-LC montāžu īsiem savienojumiem statīva iekšienē vai starp blakus esošiem statīviem, kur nepieciešama 12 šķiedru atzarošana.
