Iekšējā COM paplašināšanas kartes adapteris Lenovo — RS-232 izeja, BTB resursdatora saskarne, vīrišķais, zaļš, 39,5×36,2×1,6 mm

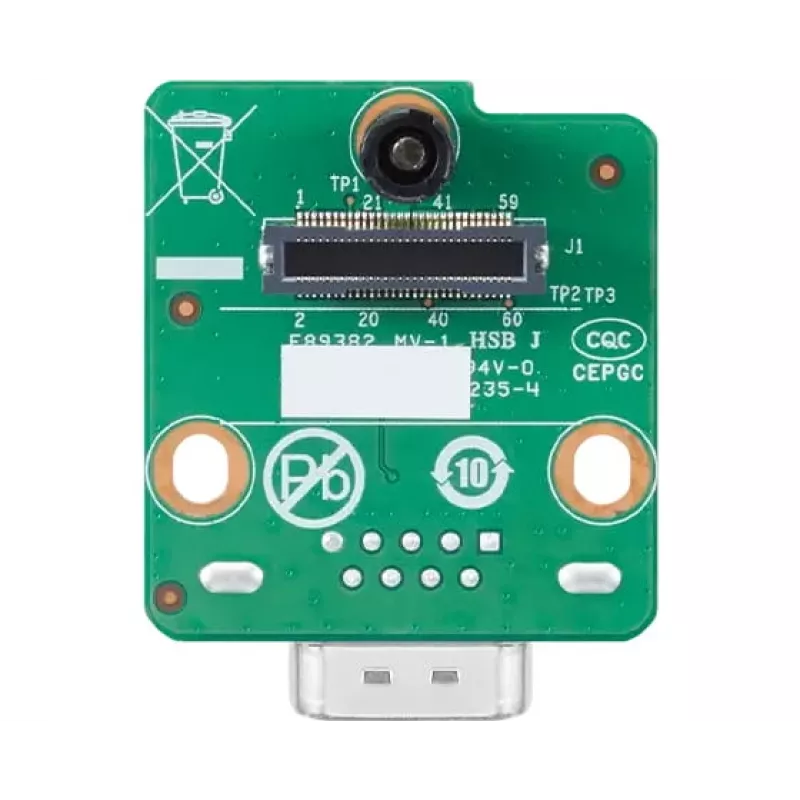

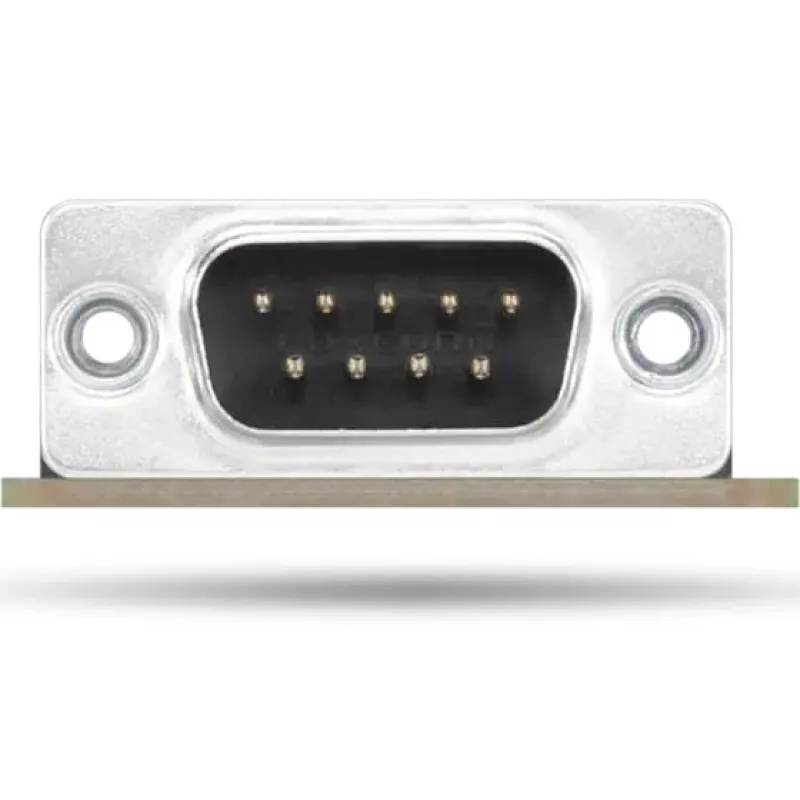

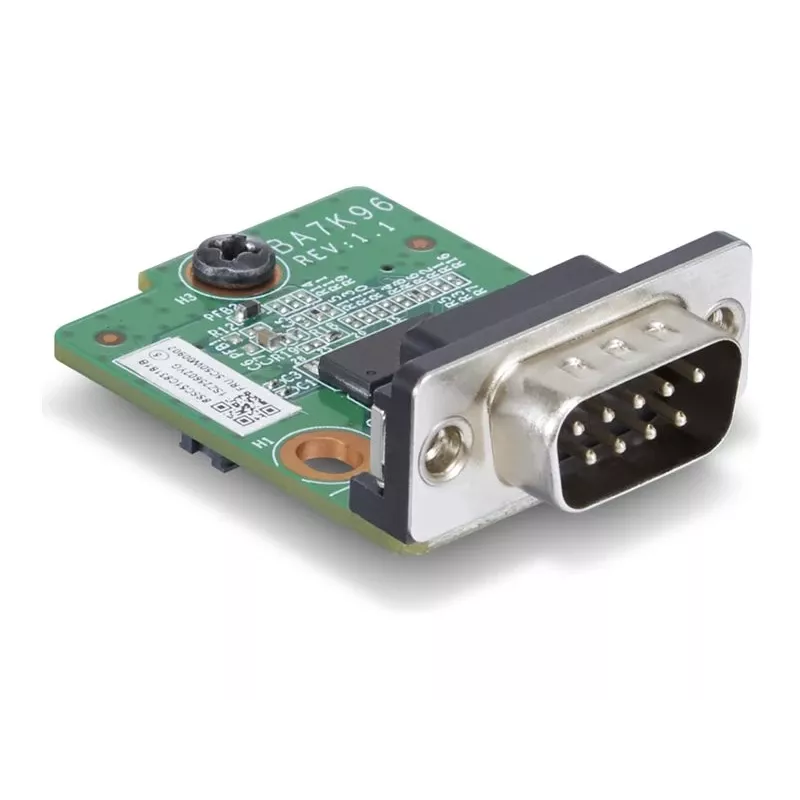

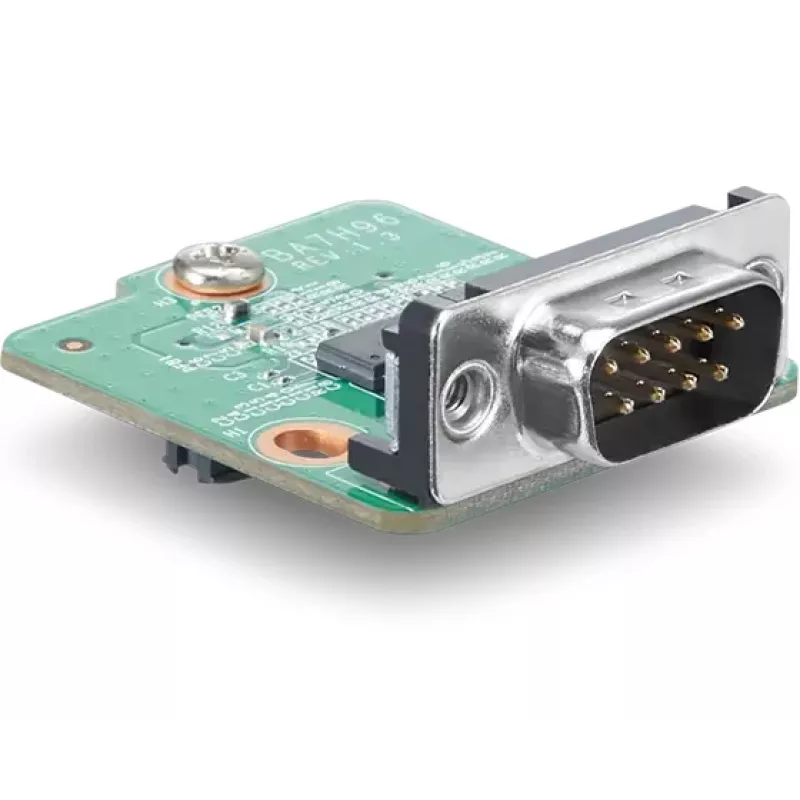

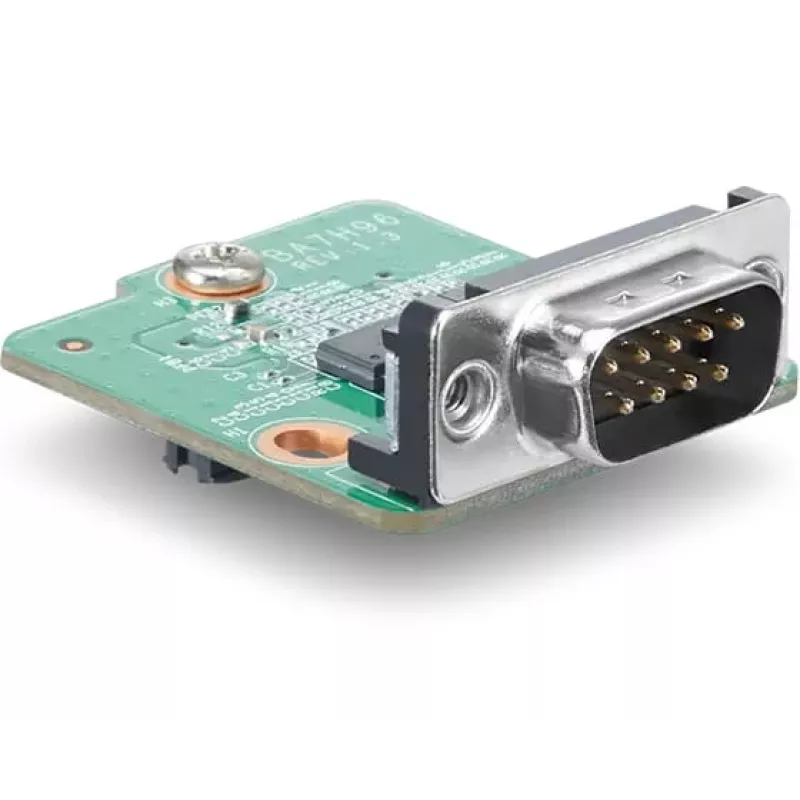

Lenovo iekšējais COM paplašināšanas kartes adapteris nodrošina RS-232 seriālo izeju, izmantojot BTB (no plates uz plati) resursdatora saskarni. Šis kompaktais, zaļais PCB modulis (39,5 × 36,2 × 1,6 mm) ir paredzēts iekšējai uzstādīšanai saderīgās Lenovo Tiny sistēmās un ļauj pieslēgt mantotās ierīces, rūpnieciskās iekārtas vai perifērijas ierīces, kurām nepieciešama RS-232 saskarne. Adapteris ir sertificēts atbilstoši FCC, CE un CB standartiem un ir saderīgs ar Windows 11.

Priekšrocības

Adapteris piedāvā vienkāršu RS-232 izeju caur vīrišķo BTB resursdatora savienotāju, aizņemot minimālu vietu uz sistēmas plates. Tā kompaktie izmēri un standartizētie sertifikāti vienkāršo integrāciju saderīgos Lenovo datoros, vienlaikus saglabājot atbilstošu elektrisko un normatīvo atbilstību seriālajai komunikācijai.

Piemērots

• Mantoto seriālo ierīču, kas izmanto RS-232, pieslēgšanai
• Rūpnieciskajiem kontrolieriem un mērīšanas iekārtām
• Perifērijas ierīcēm, kurām nepieciešams iekšējais seriālais ports Lenovo Tiny sistēmās
• Sistēmu integratoriem un tehniķiem, kas uzstāda iekšējos paplašināšanas moduļus

Galvenās specifikācijas

• Saskarne: RS-232 izeja, izmantojot BTB (no plates uz plati) resursdatora saskarni
• Savienotājs: vīrišķais BTB resursdators
• Izmēri: 39,5 × 36,2 × 1,6 mm
• Krāsa: zaļa (PCB)
• Saderība: izvēlēti Lenovo Tiny datori; atbalstīts Windows 11
• Sertifikāti: FCC, CE, CB
• Ražotāja daļas numurs (MPN): 4XH1K25073
• EAN: 0195892090182

Lietošana

Uzstādiet paplašināšanas kartes adapteri tam paredzētajā BTB resursdatora savienotājā saderīgā Lenovo Tiny sistēmā, ievērojot datora ražotāja apkopes instrukcijas. Pirms uzstādīšanas pārliecinieties, ka sistēma ir izslēgta un atvienota no strāvas. Pēc fiziskās uzstādīšanas pārbaudiet, vai savienojums ir drošs, un palaidiet sistēmu. Instalējiet vai pārbaudiet ierīču draiverus un konfigurējiet seriālā porta parametrus (baudu pārraides ātrumu, paritāti, datu bitus, stop bitus) operētājsistēmā, lai tie atbilstu pievienotajai ierīcei.

Ieteikumi

Izmantojiet šo iekšējo adapteri tikai ar atbalstītajiem Lenovo Tiny modeļiem un skatiet sistēmas aparatūras rokasgrāmatu, lai uzzinātu pareizās uzstādīšanas vietas un apiešanos. Izvairieties no elektrostatiskās izlādes apstrādes laikā un pārbaudiet, vai RS-232 signāla līmeņi un zemējums atbilst pievienotajai iekārtai.
