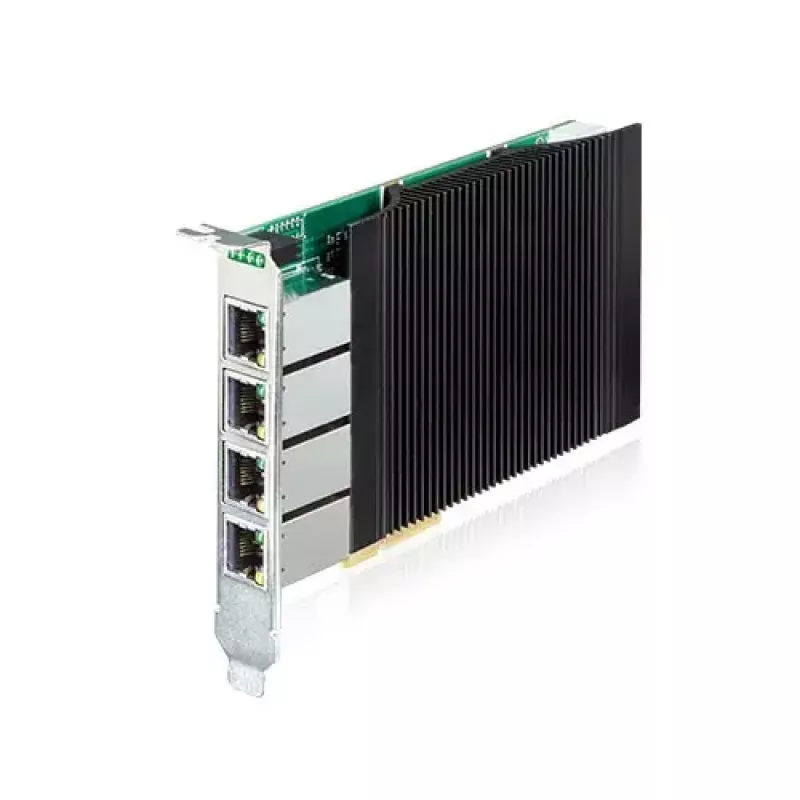

Iekšējā Ethernet tīkla karte Planet ENW-9740P — PCI Express, vadu, 1000 Mbit/s, IEEE 802.3/802.3u/802.3ab

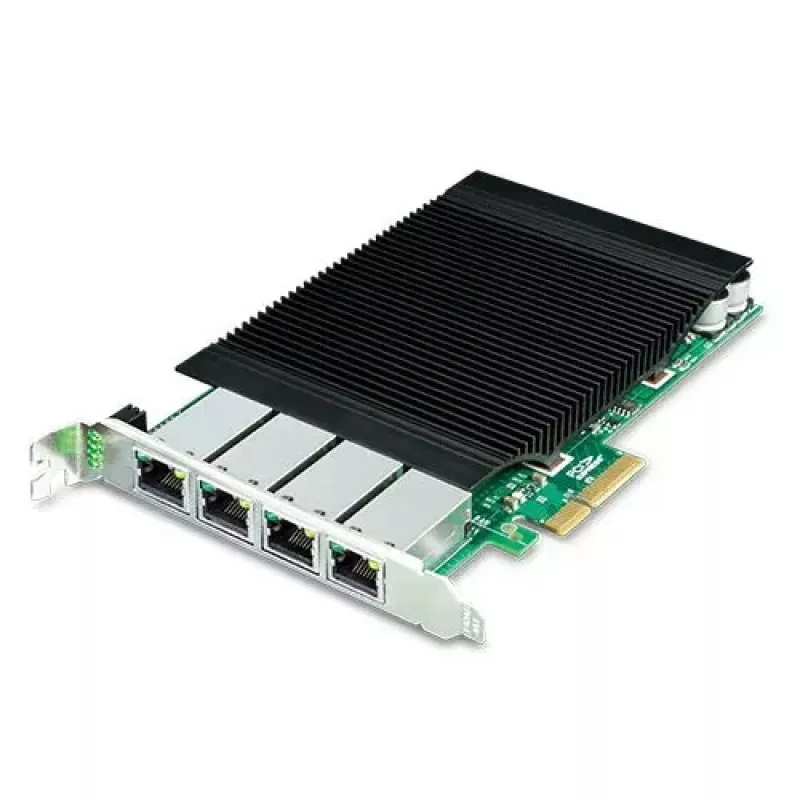

Planet ENW-9740P ir iekšējā vadu Ethernet tīkla karte, kas paredzēta uzstādīšanai PCI Express slotā, lai pievienotu četrus Gigabit Ethernet portus un PoE+ iespēju galddatoriem, IPC vai serveriem. Karte nodrošina līdz 1000 Mbit/s katrā portā un atbalsta IEEE tīklošanas un VLAN standartus uzticamam vadu savienojumam, ar integrētu PoE barošanas piegādi, kas vienkāršo barojamu ierīču, piemēram, IP kameru un bezvadu piekļuves punktu, izvietošanu.

Priekšrocības

ENW-9740P apvieno četrus 10/100/1000T portus ar IEEE 802.3at PoE+ atbalstu, nodrošinot vienlaicīgu datu un barošanas pārraidi pa vienu Ethernet kabeli līdz 100 metriem. Katrs ports var piegādāt līdz 30 W (ieteicamā kopējā jauda līdz 95 W, ar maksimālo projektēto izejas jaudu līdz 120 W atkarībā no barošanas avota), samazinot nepieciešamību pēc atsevišķas barošanas vadu instalācijas un nodrošinot elastīgu tīkla ierīču izvietojumu. Adapteris atbalsta IEEE 802.1Q VLAN marķēšanu, lielus 9.5K jumbo kadrus un IEEE 802.3 plūsmas kontroli, lai optimizētu caurlaidību un samazinātu pakešu zudumus. Tas ir saderīgs ar izplatītākajām serveru un galddatoru operētājsistēmām, lai nodrošinātu vienkāršu integrāciju.

Piemērots

• Galddatoru vai serveru sistēmu jaunināšana uz Gigabit vadu savienojumu
• Ar PoE darbināmu IP novērošanas kameru, ieskaitot PTZ modeļus, izvietošana
• PoE+ nodrošināšana 802.11ac bezvadu piekļuves punktiem un citām PD ierīcēm
• Tīkla failu pārsūtīšana, dublēšana un augstas caurlaidības lietojumprogrammas

Galvenās specifikācijas

• Saskarne: PCI Express (PCIe x4, atbilst PCIe 2.1)
• Porti: 4 × 10/100/1000BASE-T RJ45
• Maksimālais datu pārraides ātrums: 1000 Mbit/s katrā portā
• PoE standarts: IEEE 802.3at PoE+ (atpakaļsaderīgs ar 802.3af)
• PoE jauda katrā portā: līdz 30 W (kopējā ieteicamā līdz 95 W; projektētā līdz 120 W atkarībā no barošanas avota)
• Barošanas ievade: atbalsta ārēju 12 V līdzstrāvas 4-pin Molex papildu barošanai
• VLAN: IEEE 802.1Q marķēta VLAN atbalsts
• Plūsmas kontrole: IEEE 802.3x
• Jumbo kadru atbalsts: līdz 9.5K baitiem
• Kontrolieris: Intel servera klases Gigabit Ethernet MAC kontrolieris
• Saderība: Microsoft Windows Server, Linux, VMware un izplatītas galddatoru/serveru platformas
• Uzstādīšana: Iekšējā PCIe karte IPC/serveru mātesplatēm

Lietošana

Uzstādiet ENW-9740P pieejamā PCI Express x4 (vai lielākā) slotā mērķa IPC vai servera mātesplatē. Ja PoE jaudas budžets pārsniedz mātesplates piegādi, pievienojiet 12 V līdzstrāvas 4-pin Molex papildu barošanas ievadi piemērotam PSU savienotājam, lai nodrošinātu pietiekamu kopējo izejas jaudu. Pēc fiziskās uzstādīšanas palaidiet sistēmu un instalējiet vai pārbaudiet tīkla draiverus, ko nodrošina operētājsistēma; karte ir saderīga ar izplatītām Windows Server, Linux un VMware vidēm. Pievienojiet Ethernet kabeļus RJ45 portiem, lai savienotu PD ierīces vai tīkla galapunktus; karte automātiski noteiks un klasificēs barojamās ierīces un piegādās strāvu saskaņā ar IEEE PoE standartiem.

Ieteikumi

Stabilai PoE+ darbībai pārliecinieties, ka servera barošanas bloks var nodrošināt pietiekamu strāvu papildu Molex ievadei, ja vairāki porti vienlaicīgi piegādās 30 W. Izmantojiet kvalitatīvus ekranētus Ethernet kabeļus, kas sertificēti Gigabit ātrumam, un ievērojiet kabeļa garumu līdz 100 metriem katram portam. Aktivizējiet VLAN un plūsmas kontroles iestatījumus tīkla konfigurācijā, kad izolējat datplūsmu vai optimizējat caurlaidību augstas joslas platuma lietojumprogrammām.
