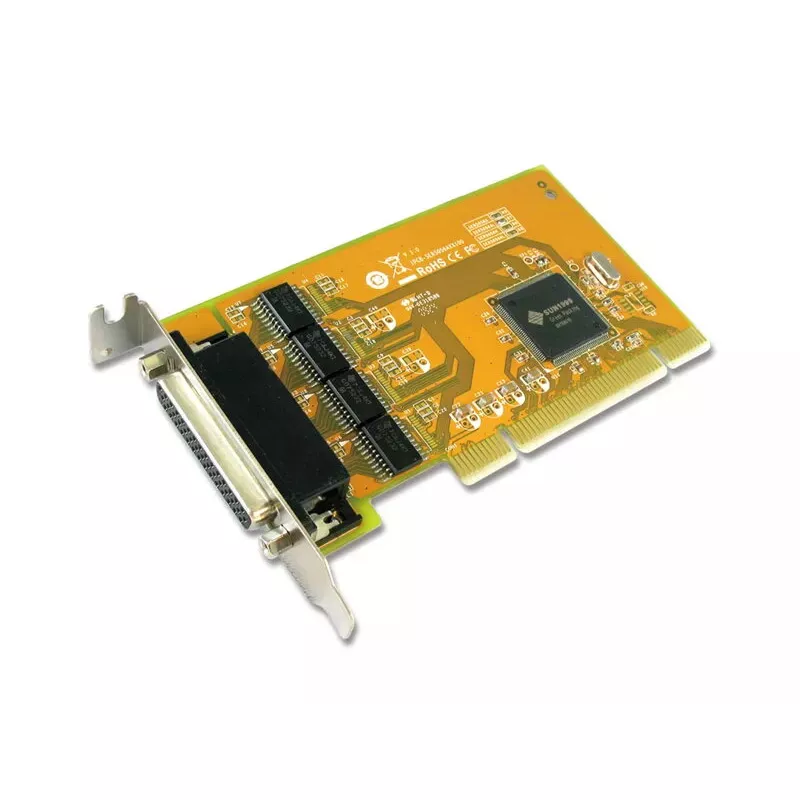

Iekšējā seriālā saskarnes karte Sunix SER5056AL — PCI, zema profila, seriālās izejas, oranža

Sunix SER5056AL ir iekšēja zema profila PCI seriālā saskarnes karte, kas personālo datoru sistēmām pievieno četrus neatkarīgus RS-232 portus. Karte, kas ievietota oranžā zema profila kronšteinā, atbalsta gan 3.3V, gan 5V PCI kopnes slotus un ir saderīga ar 32 bitu un 64 bitu PCI arhitektūrām. Tajā ir integrēts SUN1999 UART kontrolieris, kas ir saderīgs ar 16C950 specifikāciju, nodrošina 128 baitu FIFO buferizāciju un aparatūras automātisko plūsmas kontroli, lai samazinātu datu zudumus, un ietver iebūvētu ESD aizsardzību uzticamai komunikācijai ar mantotajām un rūpnieciskajām seriālajām ierīcēm.

Priekšrocības

Karte paplašina sistēmas savienojamību, nodrošinot četras RS-232 seriālās izejas ar komunikācijas ātrumu līdz 115.2 kbps, vienlaikus saglabājot saderību ar standarta PCI slotiem un plāniem korpusiem, pateicoties tās zema profila kronšteinam. Iebūvētais 128 baitu FIFO un aparatūras plūsmas kontrole uzlabo datu integritāti augstas caurlaidspējas vai pakešu pārsūtīšanas laikā. Integrētā ±2 kV ESD aizsardzība un atbilstība CE, FCC un RoHS nodrošina stabilu darbību biroja un rūpnieciskajā vidē. Plug-and-play atbalsts ar BIOS piešķirtu I/O adresi un IRQ vienkāršo instalēšanu vairākās operētājsistēmās, tostarp Windows, Linux un DOS.

Piemērots

• Mantotu seriālo perifērijas ierīču, piemēram, svītrkodu skeneru un modemu, pieslēgšanai
• Pārdošanas punktu (POS) sistēmām, kurām nepieciešami vairāki seriālie porti
• Rūpnieciskās automatizācijas un vadības iekārtu integrācijai
• Iegultajām vai plāno galddatoru sistēmām, kurām nepieciešama zema profila paplašināšana

Galvenās specifikācijas

• Saskarne: PCI resursdatora saskarne, atbalsta 33 MHz kopni
• Formas faktors: zema profila iekšējā paplašināšanas karte ar zema profila kronšteinu
• Seriālie porti: 4 neatkarīgas RS-232 izejas
• UART: SUN1999 kontrolieris, 16C950 saderīgs
• Buferis: 128 baitu iebūvētais FIFO katrai kartei
• Datu pārraides ātrums: līdz 115.2 kbps katram portam
• Kopnes sprieguma atbalsts: 3.3V un 5V PCI sloti; saderīgs ar 32 bitu un 64 bitu PCI
• Aizsardzība: iebūvēta ±2 kV ESD aizsardzība seriālajiem signāliem
• Saderība: atbalsta Windows, Linux un DOS draiverus

Kā lietot

Uzstādiet SER5056AL brīvā PCI slotā sistēmas mātesplatē, izmantojot zema profila kronšteinu, ja korpuss ir plāns. Pārliecinieties, vai resursdatora sistēma nodrošina saderīgu 3.3V vai 5V PCI slotu un karte ir stingri ievietota. Pēc ieslēgšanas ļaujiet BIOS automātiski piešķirt I/O adreses un IRQ. Instalējiet vai pārbaudiet atbilstošos draiverus jūsu operētājsistēmai (Windows, Linux vai DOS), lai lietojumprogrammas varētu piekļūt pievienotajiem COM portiem. Pievienojiet RS-232 ierīces pie kartes seriālajām izejām, izmantojot standarta seriālos kabeļus, un konfigurējiet komunikācijas parametrus (baudu ātrumu, paritāti, datu bitus, stop bitus un plūsmas kontroli) resursdatora programmatūrā.

Ieteikumi

Izmantojiet ekranētus seriālos kabeļus garākiem savienojumiem vai elektriski trokšņainā vidē un iespējojiet aparatūras plūsmas kontroli, pārsūtot lielus vai nepārtrauktus datu straumējumus, lai samazinātu datu zudumus. Pirms uzstādīšanas pārbaudiet korpusa saderību ar zema profila kronšteiniem un pārliecinieties, vai izmantojat atjauninātus draiverus no sistēmas pārdevēja, lai nodrošinātu vislabāko stabilitāti modernajās operētājsistēmās.
